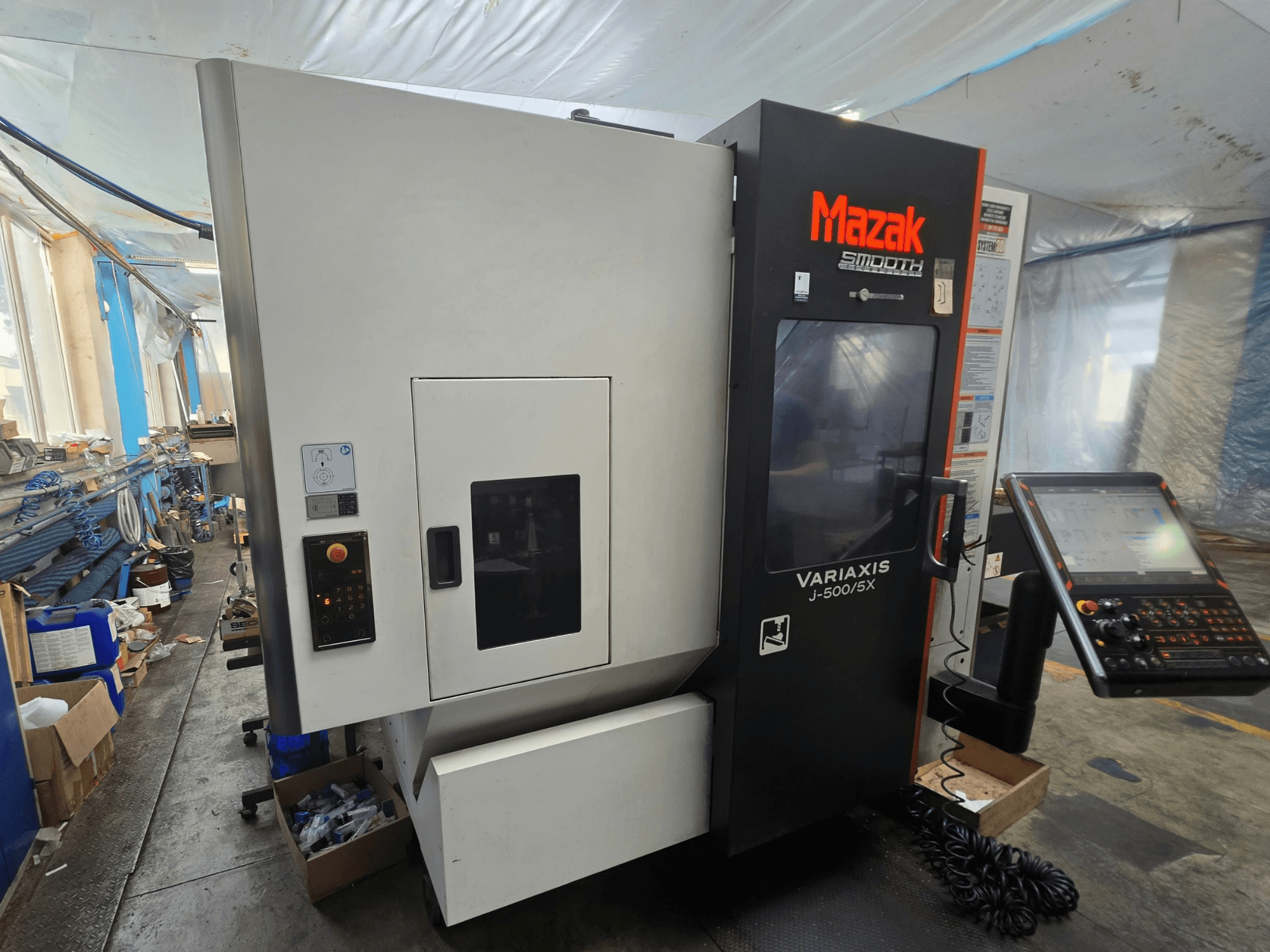

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Tempo di taglio (“solo taglio”): 14.396 ore e 54 minuti

• Capacità operativa e corse

  • Diametro massimo del pezzo: 500 mm; altezza: 350 mm

  • Inclinazione asse A: da -120° a +30°; rotazione asse C: ±360°

  • Incremento di indicizzazione A/C: 0,0001°

  • Avanzamento rapido X/Y/Z: 30.000 mm/min

  • Avanzamento massimo di taglio X/Y/Z: 30.000 mm/min

  • Tempo di indicizzazione dell’asse A: 0,6 s per 90°

  • Tempo di indicizzazione dell'asse C: 0,55 s per 90° / 1,05 s per 180°

  • Guide: guide lineari a rulli

• Tavola e spazi liberi

  • Tavola basculante/rotante con assi A e C

  • Dimensioni del tavolo: 500 × 400 mm

  • Tavola con scanalature a T (come specificato nella configurazione finale)

  • Distanza dalla punta del mandrino alla superficie del tavolo, con tavolo in posizione orizzontale: 50–560 mm

  • Distanza dalla punta del mandrino al piano, con piano in posizione verticale: 40–550 mm

• Mandrino

  • Sistema di raffreddamento del mandrino; serbatoio dell’olio di raffreddamento del mandrino: 16 L

  • Orientamento del mandrino programmabile con incrementi di 1°

• Cambio utensili e magazzino

  • ATC con funzione di recupero; display digitale del magazzino; pannello di comando esterno del magazzino

  • Selezione utensili: indirizzi fissi nel magazzino con selezione automatica del percorso più breve

  • Lunghezza massima utensile: 300 mm

  • Diametro massimo dell’utensile con utensili adiacenti: 90 mm; con alloggiamenti adiacenti vuoti: 130 mm

  • Tempo chip-to-chip: 6,20 s

• Misurazione e sondaggio

  • Misurazione automatica della lunghezza dell’utensile e rilevamento della rottura dell’utensile

  • Funzione di misurazione automatica della lunghezza dell’utensile G37

  • Sistema di posizionamento assoluto

  • Sistema MAZA-CHECK

  • Predisposizione per la sonda di controllo pezzi RMP600

• Gestione del refrigerante e termica

  • Lubrificante ad alta pressione attraverso l'utensile (~15 kgf/cm² ≈ 14,7 bar), portata ~35 L/min

  • Serbatoio del refrigerante: 300 L

  • Sistema di lavaggio con refrigerante

  • Raffreddamento delle viti a ricircolo di sfere degli assi X/Y/Z

• Controllo e software

  • Programmazione conversazionale MAZATROL e EIA/ISO; controllo simultaneo a 5 assi in EIA/ISO

  • Costante di pendenza G00; Riavvio graduale; Piano di lavorazione inclinato; Avanzamento in tempo inverso

  • Offset di lavoro estesi: 300 coppie; Macro variabili: 600 variabili

  • Programmazione in coordinate polari; ciclo di lavorazione Tornado

  • Lavorazione ad alta velocità e levigatura; compensazione geometrica per assi rotativi

  • Controllo degli angoli senza soluzione di continuità; Controllo dell’accelerazione variabile

  • Interfacce: USB, LAN, scheda di memoria SD

• Sicurezza, involucro, conformità

  • Cavità di lavoro completamente chiusa con copertura superiore

  • Porta operatore interbloccata; illuminazione dell’area di lavoro

  • Scudo di sicurezza intelligente (ISS)

  • Marcatura CE

• Automazione/ausili operativi

  • Accensione/spegnimento automatico della macchina e fase di riscaldamento

Dotazione aggiuntiva

• Trasportatore di trucioli a nastro incernierato sul lato destro per la lavorazione dell’acciaio

• Trasformatore di alimentazione per il mercato europeo

• Kit di installazione della macchina

• Manuali e etichette di sicurezza in polacco
