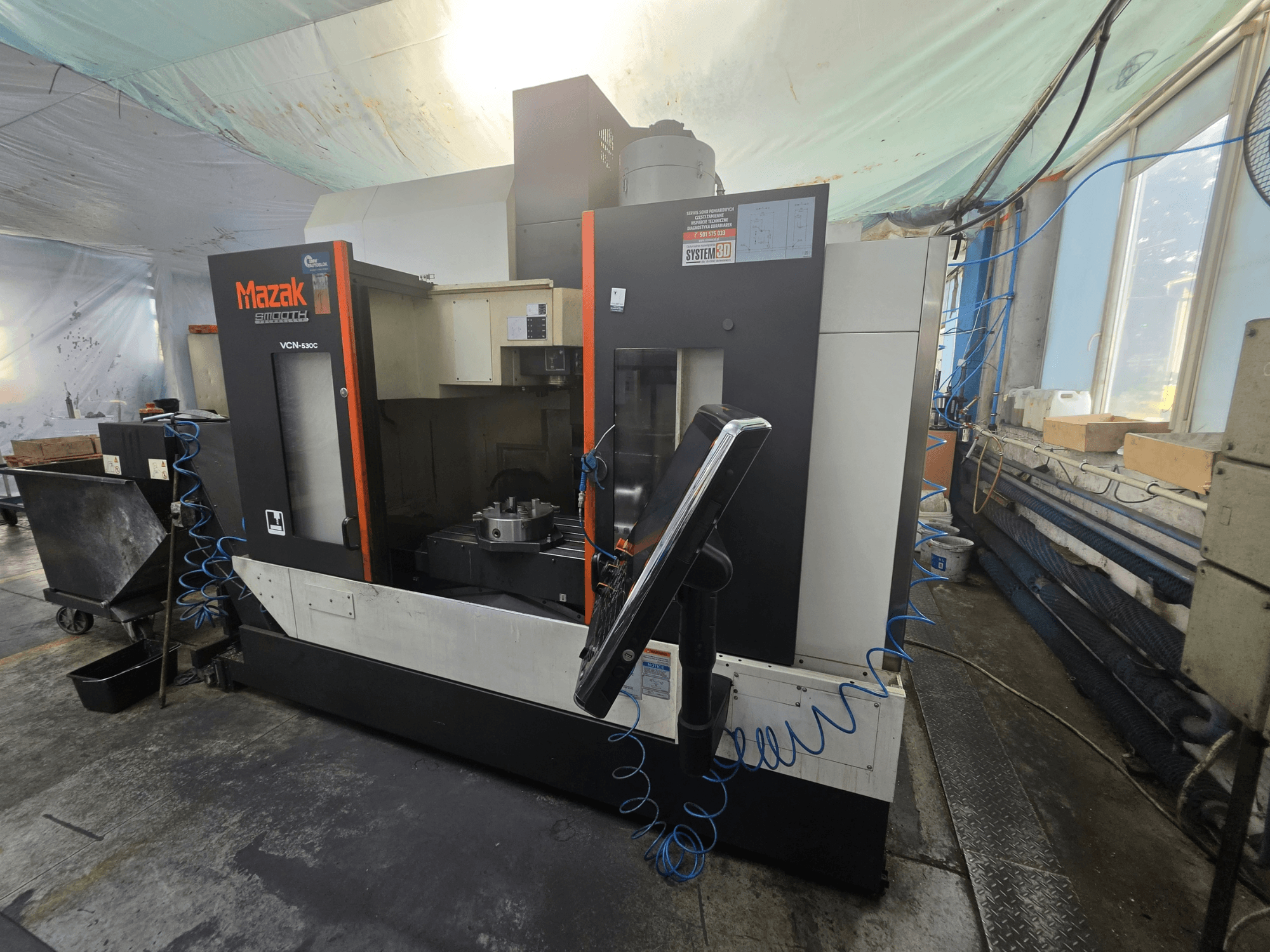

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Contaore di funzionamento (solo taglio): 11.917 h

• Corsa degli assi (VCN 530C standard):

  • Distanza tra la superficie del tavolo e la punta del mandrino: 150–660 mm

  • Distanza dalla colonna al centro del mandrino: 586 mm

• Area di lavoro / capacità:

  • Lunghezza massima del pezzo: 1.300 mm

  • Larghezza massima del pezzo: 550 mm

  • Altezza massima del pezzo: 570 mm

  • Peso massimo del pezzo: 1.200 kg

• Tavolo di lavoro:

  • Dimensioni del piano: 1.300 × 550 mm

  • Scanalature a T: 5; larghezza 18 mm; passo 100 mm

  • Nota: la portata del piano di lavoro non corrisponde alla capacità di carico della tavola rotante

• Mandrino:

  • Potenza motore: 18,5 / 11 / 7,5 kW (a seconda del ciclo di lavoro)

• Utensili / ATC:

  • Lunghezza massima dell’utensile: 350 mm

  • Diametro massimo dell'utensile: 80 mm (125 mm se le tasche adiacenti sono vuote)

  • Tempo di cambio utensile: 1,3 s

• Velocità di avanzamento:

  • Avanzamento rapido X/Y/Z: 42 m/min

  • Avanzamento di taglio: 1–42.000 mm/min

• Servizi / dimensioni:

  • Capacità serbatoio refrigerante: 250 L

  • Ingombro a terra (circa): 2.880 × 3.102 mm

  • Altezza della macchina (circa): 2.807 mm

• Caratteristiche della macchina incluse (pacchetto di produzione PD081):

  • Getto d’aria sul pezzo

  • Lubrificante ad alta pressione attraverso il mandrino

  • Lavaggio con refrigerante dei coperchi della macchina

  • Maschiatura sincrona

  • Memoria CNC: dimensione massima del programma 8 MB

  • G00 Pendenza Ottimizzazione costante dei movimenti rapidi

Dotazione aggiuntiva

• Quarto asse:

  • Tavola rotante Tsudakoma NC, modello RNE-200L (Giappone), con piastra di fissaggio da 250 mm

  • Predisposizione per il quarto asse sulla macchina

• Gestione dei trucioli:

  • Trasportatore di trucioli a nastro incernierato Crowther sul lato sinistro

  • Preparazione per un trasportatore di trucioli sul lato sinistro

• Misurazione:

  • Sonda per pezzi Renishaw OMP60

  • Preparazione dell'OMP60 sulla macchina

• Aspirazione:

  • Unità di aspirazione della nebbia d'olio Filtermist FX6002

• Altro:

  • Sistema di serraggio del pezzo

  • Pistola di lavaggio con refrigerante ad azionamento pneumatico
