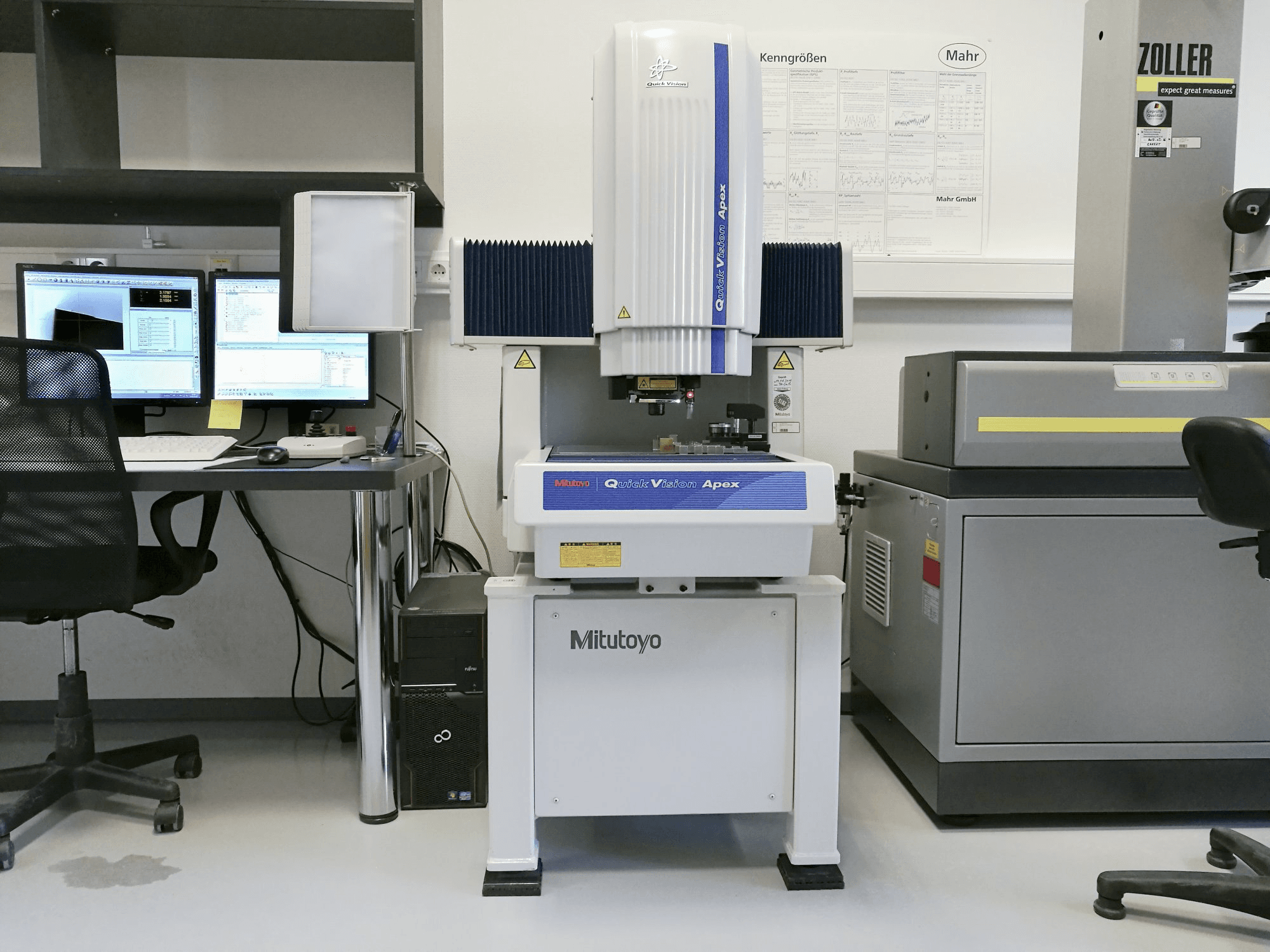

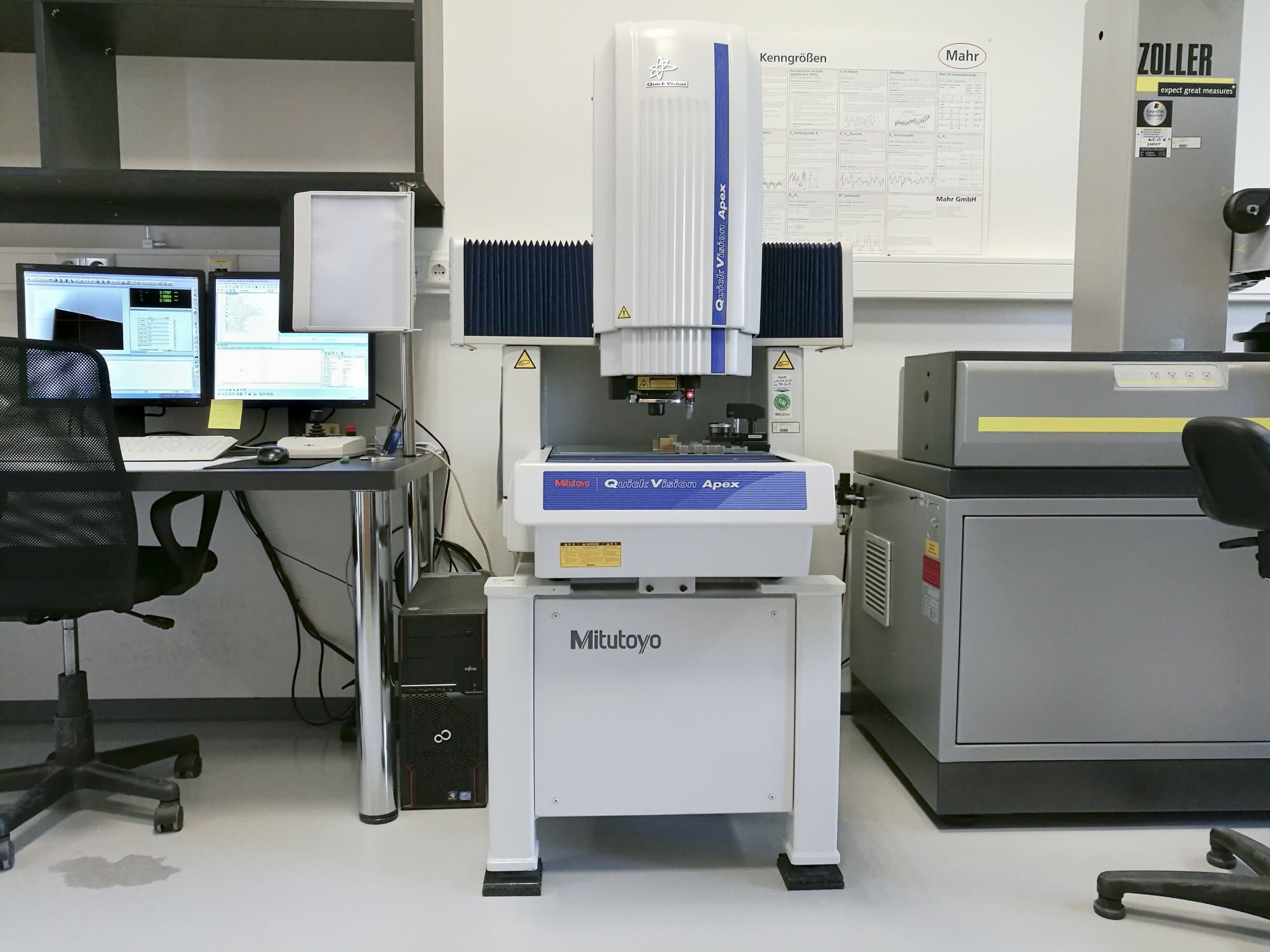

Mitutoyo - QVT1-X302PIL-C

2011

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Macchina di misura Mitutoyo QVT1 X302PIL-C

Mostra in lingua originale

Questa macchina di misura Mitutoyo QVT1-X302PIL-C del 2011 ha un registro di sole 750 ore di lavoro. In eccellenti condizioni grazie al suo poco uso, la macchina è gestita da sistema di controllo MiCat QVPAK (versione 11.101), che include anche un comando a distanza. Inoltre, sono inclusi diverse dotazioni supplementari: una lente 02AKT300 HR2,5x; una lente 02AKT250 HR1x; un kit di sonde Renishaw TP 200; due staffe di fissaggio e un software QVPAK.

Panoramica

marca: Mitutoyo
anno: 2011
MODELLO: QVT1-X302PIL-C
Ore di esercizio: 750
tipo di applicazione: Misura
Località: Germania
tipo di macchina: Macchine di misura
disponibilità: Venduta
marca unità di controllo: Mitutoyo
ID GINDUMAC: DE-MEA-MIT-2011-00001

Informazioni tecniche

Informazioni generali

Lunghezza macchina: 859 mm
Larghezza macchina: 951 mm
Altezza macchina: 1609 mm
Peso della macchina: 360 kg

Sistema di controllo

Marca: MiCat
Modello: QVPAK
Versione: 11.101
Comando a distanza: Si

Trasmissione principale

Camera: Camera in bianco e nero con CCD ad alta sensibilità
Illuminazione: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Risoluzione: 0.0001 mm

Movimento

Movimento ASSE-X: 300 mm
Alimentazione di lavoro ASSE-X: 300 mm/s
Errore di misura massimo ASSE-X: -0.761 µm
Precisione ASSE-X: E1x1-(1.5+3L/1000) µm
Movimento ASSE-Y: 200 mm
Alimentazione di lavoro ASSE-Y: 300 mm/s
Errore di misura massimo ASSE-Y: 0.488 µm
Precisione ASSE-Y: E1y2-(1.5+3L/1000) µm
Movimento ASSE-Z: 200 mm
Alimentazione di lavoro ASSE-Z: 300 mm/s
Errore di misura massimo ASSE-Z: -0.982 µm
Precisione ASSE-Z: E1z3-(1.5+4L/1000) µm
Errore di misura massimo Piano-X-Y(Diagonale_1): 1078 µm
Precisione Piano-X-Y(Diagonale_1): E2xy4-(2+4L/1000) µm
Errore di misura massimo Piano-X-Y(Diagonale_2): 1326 µm
Precisione Piano-X-Y(Diagonale_2): E2xy5-(2+4L/1000) µm

Pezzo in lavorazione

Pezzo in lavorazione z: 200 mm
Peso del pezzo in lavorazione: 20 kg

Piano di lavoro

Lunghezza esterna: 399 mm
Larghezza esterna: 271 mm

Media

Collegamento elettrico principale: 230 V / 50 Hz

Dotazione supplementare

- Software QVPAK
- 1 lente 02AKT300 HR2,5x
- 1 lente 02AKT250 HR1x
- 1 kit di sonde Renishaw TP 200
- 2 staffe di fissaggio

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
