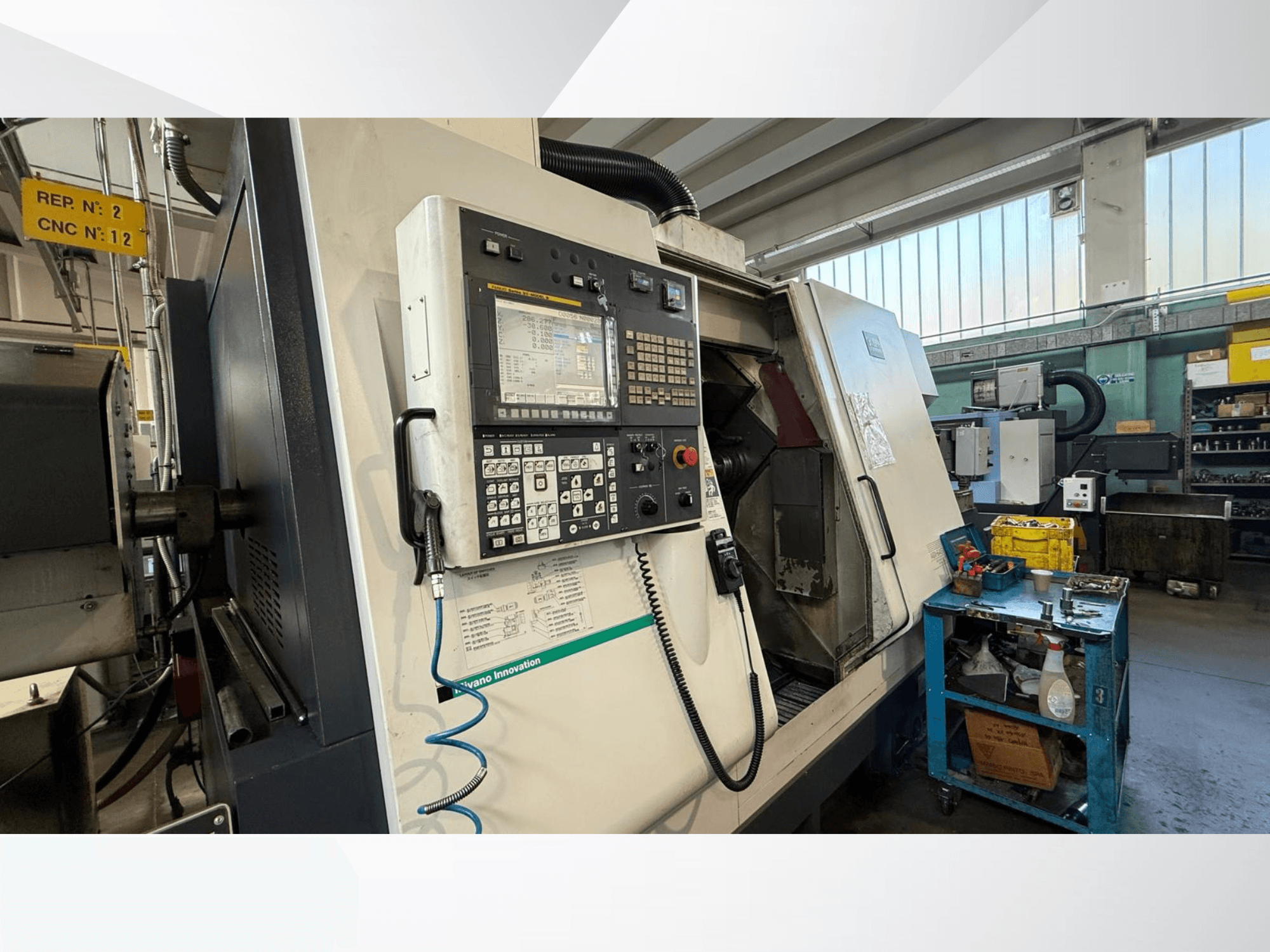

Miyano - ABX64 YY2IT-TUR-MIY-2014-00001

Numero di mandrini: 2

Velocità del mandrino: SP1: 40 - 4000 rpm, SP2: 50 - 5000 rpm

Diametro interno del tubo di trafilatura: SP1: Ø 65,5 mm, SP2: Ø 52 mm

Sistema di serraggio: Cilindro idraulico (SP1 / SP2)

Tipo di pinza di serraggio: SP1: sistema di pinze a S H-S26 / DIN185E, SP2: sistema di pinze a S H-S22 / DIN177E

Mandrino di potenza: SP1: mandrino idraulico da 6", SP2: mandrino idraulico da 6".

Numero di torrette: 2

Stazioni della torretta: 12 posizioni ciascuna

Dimensioni del gambo dell'utensile: □ 20 mm

Dimensione del foro interno dell'utensile: Ø 25 mm / Ø 40 mm

Tempo di indicizzazione: 0,25 sec / posizione

Torretta HD1: X1: 16 m/min, Z1: 30 m/min, Y1: 12 m/min

Torretta HD2: X2: 20 m/min, Z2: 30 m/min, Y1: 12 m/min

Asse del sottomandrino: Zs: 30 m/min

Numero di utensili rotanti (HD1, HD2, HD3): 12 (max. 24)

Velocità massima del mandrino: 6000 giri/min

Capacità di lavorazione: Foratura: max. Ø 20 mm, Maschiatura: max. M14 × 2, Fresatura di estremità: max. Ø 16 mm

Capacità del serbatoio idraulico: 10 l

Capacità serbatoio lubrificante: 4 l

Capacità del serbatoio del refrigerante: 400 l

Tensione: AC 200/220 V ± 10%

Frequenza: 50/60 Hz ± 1 Hz

Consumo di energia: 48 kVA

Alimentazione aria: 5 bar (5 kgf/cm²)
