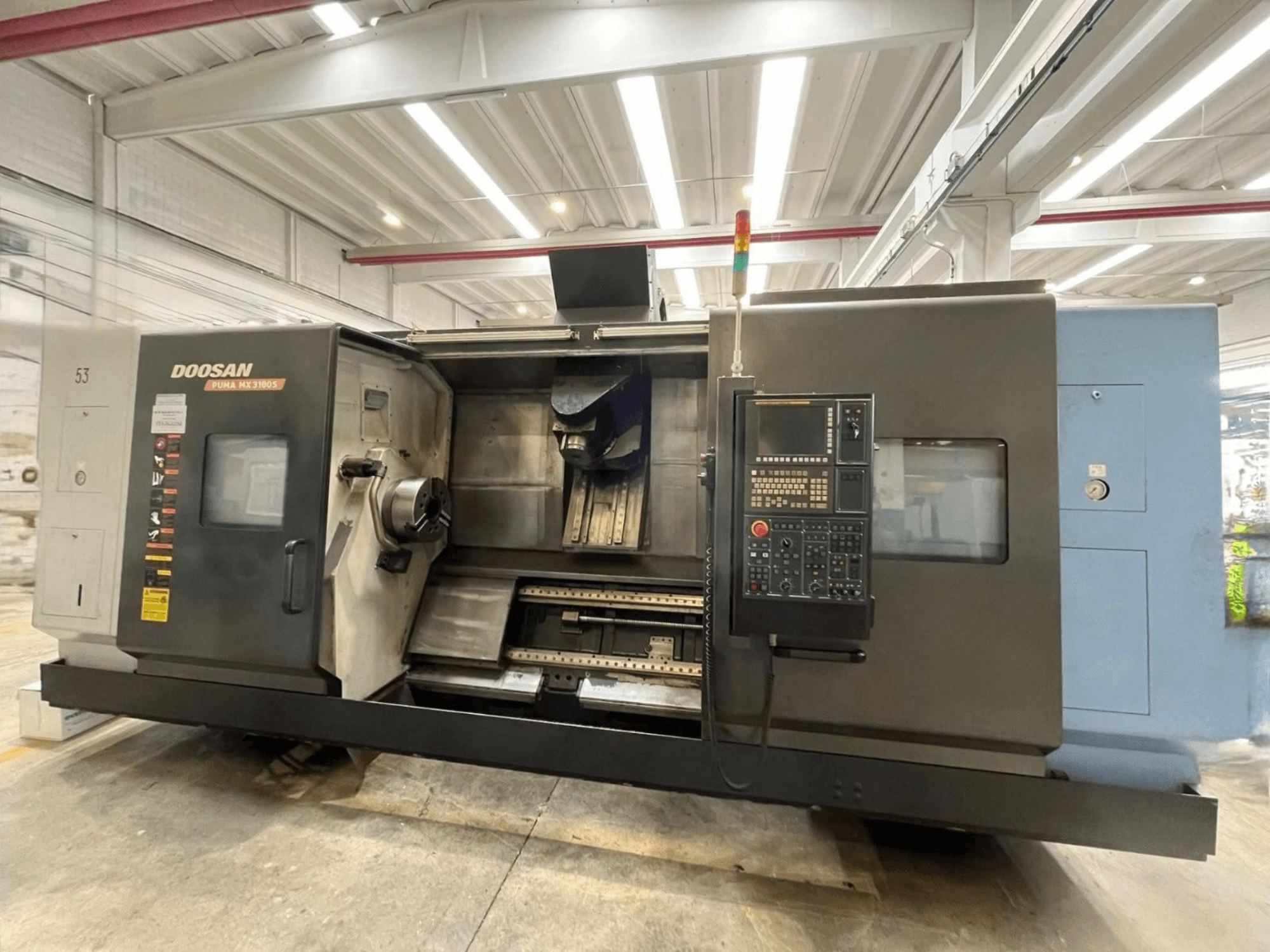

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Basamento: in ghisa con guide a rulli lineari su tutti gli assi

Mandrino sinistro (principale)

• Punta del mandrino: ASA A2-11

• Mandrino: idraulico a 3 ganasce, Ø 315 mm

• Potenza massima disponibile a partire da: 238 giri/min

• Coppia massima: 1.003 / 1.203 Nm

• Motore del mandrino integrato; cuscinetto anteriore Ø 160 mm

• Foratura mandrino: 115 mm; diametro interno del tubo di trazione: 103 mm

• Posizionamento C1: continuo/interpolato, risoluzione 0,001°, bloccaggio idraulico del mandrino

Mandrino destro (secondario)

• Punta del mandrino: ASA A2-8

• Mandrino: idraulico a 3 ganasce, Ø 254 mm

• Velocità: 40–4.000 giri/min

• Potenza motore (gamma elettronica bassa/alta): 15/22 kW | 22/26 kW

• Potenza massima disponibile a partire da: 450 giri/min

• Coppia massima: 398 / 539 / 700 Nm

• Motore del mandrino integrato; cuscinetto anteriore Ø 130 mm

• Foratura mandrino: 86 mm; diametro interno del tubo di trazione: 77 mm

• Posizionamento C2: continuo/interpolato, risoluzione 0,001°, bloccaggio idraulico del mandrino

Corsa degli assi

• B (rotazione torretta superiore): 240° (±120°)

• A (traslazione del mandrino a destra): 1.550 mm

• C1/C2 (rotazione mandrino): ±360°

Avanzamento rapido / velocità di avanzamento

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Asse A: 30 m/min

• Rotazione asse B: 42 giri/min

• Assi C1 / C2: 400 giri/min

• Avanzamento di interpolazione X1/Z1: fino a 500 mm/giro

Torre superiore orientabile / mandrino di fresatura

• Testa orientabile azionata dall'asse B con Roller Gear Cam (RGC)

• Lavorazione su mandrino sinistro o destro

• Risoluzione asse B: 0,001°; fino a 4 assi simultanei con FANUC 31i-A

• Bloccaggio meccanico Hirth: orientamento della testa 5°; orientamento del mandrino per utensili a più taglienti 30°

• Interfaccia mandrino: Capto C6 (a doppio contatto)

• Velocità: 60–12.000 giri/min

• Potenza motore (gamma elettronica bassa/alta): 10/15/18,5 kW | 15/18,5/22 kW

• Potenza massima disponibile a partire da: 1.500 giri/min; coppia massima: 64 / 96 / 118 Nm

• Motore integrato; sensore pneumatico per la conferma del serraggio dell’utensile

• Sistema di raffreddamento centralizzato; maschiatura rigida

Cambio utensili automatico

• Tipo: a pavimento, a doppio braccio; magazzino mobile lungo l’asse Z

• Azionamenti: braccio di cambio utensili e rotazione della catena portautensili servoazionati

• Attacco: Capto C6

• Tempo di cambio utensile: da utensile a utensile 1,8 s; da truciolo a truciolo 10 s

• Diametro massimo dell’utensile: 130 mm (posizione adiacente libera) / 90 mm (posizione adiacente occupata)

• Lunghezza massima utensile: 400 mm

Capacità di lavorazione

• Diametro massimo di lavoro sul banco: 1.000 mm

• Diametro massimo di tornitura sul carrello: 700 mm

• Diametro massimo di tornitura dal mandrino: 670 mm (testa superiore a 0°) / 760 mm (testa superiore inclinata)

• Lunghezza massima di tornitura tra i centri: 1.500 mm

• Distanza massima tra i naselli dei mandrini: 1.540 mm

• Capacità foro passante asse Y: Ø230 mm (±115 mm)

• Capacità massima barra: sinistra Ø102 mm; destra Ø76 mm

• Peso massimo del pezzo non supportato: a sinistra 400 kg; a destra 220 kg

Refrigerante e dotazione standard

• Lubrorefrigerante ad alta pressione attraverso il mandrino superiore: 12 bar

• Refrigerante esterno al mandrino superiore: 8 bar

• Capacità serbatoio refrigerante: 580 litri

• Sistema di lubrificazione automatica

• Impianto idraulico centralizzato con radiatore ad alta efficienza

• Quadro elettrico con scambiatore di calore

• Illuminazione dell’area di lavoro; spia di allarme/stato a 3 colori

• Attrezzatura per l’installazione; dichiarazione di conformità CE

Caratteristiche del CNC FANUC 31i-A

• LCD a colori da 10,4"; tastiera estesa

• Programmazione conversazionale manuale Guide-i

• Incremento minimo programmabile: lineare 0,001 mm; rotativo 0,001°

• Volantino elettronico: fisso e portatile

• Compensazione utensili: 499 coppie

• Velocità superficiale costante; maschiatura rigida

• Interpolazione polare/cilindrica/elicoidale; conversione delle coordinate 3D

• FANUC Custom Macro B; annidamento di sottoprogrammi a 10 livelli

• Memoria di programma: 512 KB; fino a 1.000 programmi

• Interfacce: RS-232C, slot per scheda di memoria, Ethernet

• Sincronizzazione tra mandrino sinistro e destro

Dotazione aggiuntiva

• Trasportatore trucioli: tipo a cerniera, scarico a destra
