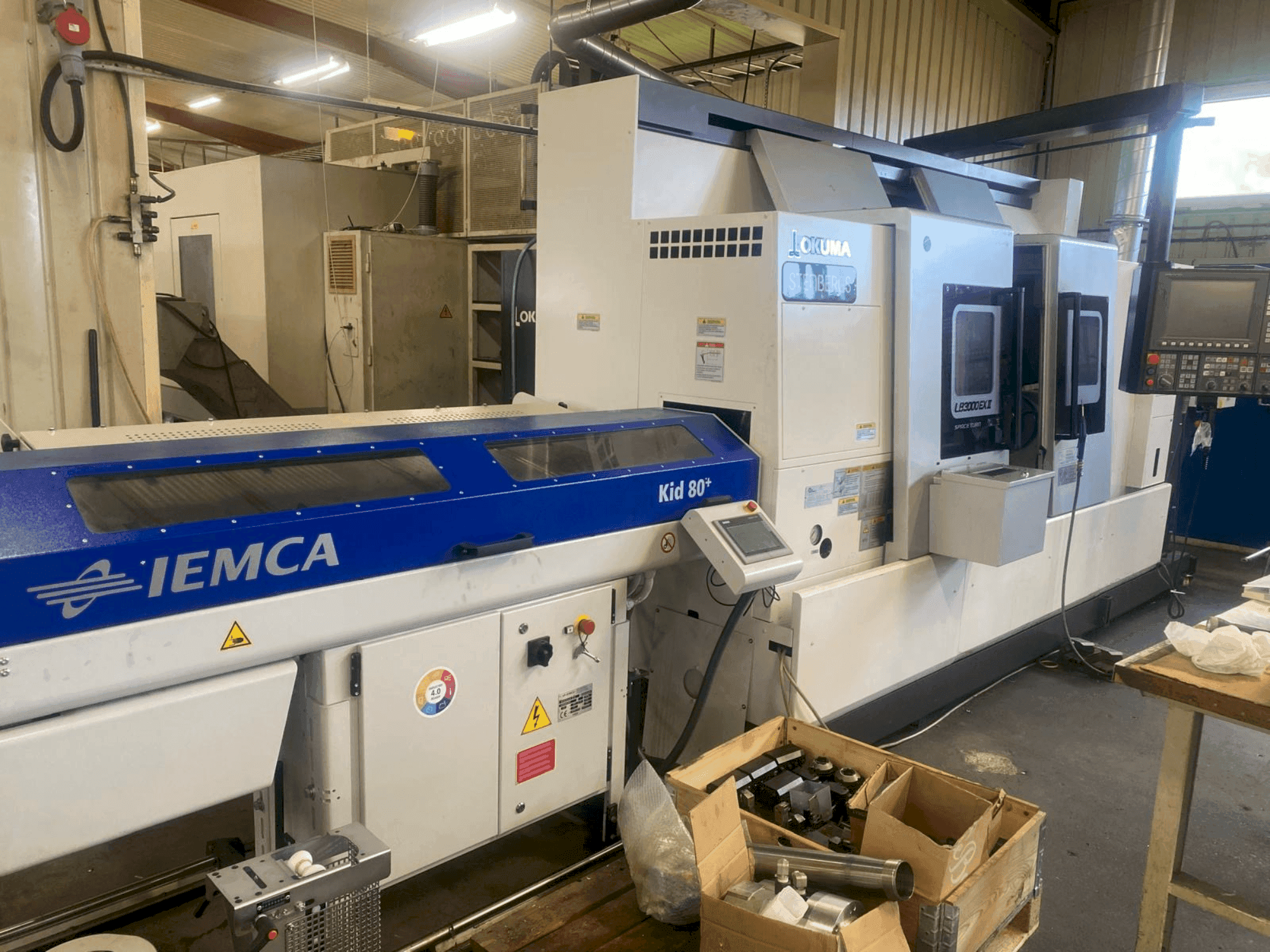

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Distanza tra i centri dei mandrini: 1085 mm

• Diametro massimo di tornitura: 340 mm

• Capacità di passaggio della barra attraverso il tubo di trascinamento del mandrino principale: 80 mm

• Foratura del mandrino secondario: 63 mm

• Capacità di passaggio barra nel tubo di trascinamento del mandrino secondario: 52 mm

• Velocità di rotazione degli utensili motorizzati: 45–6000 giri/min

• Controllo: Okuma OSP P300L (OSP Suite), schermo da 15"

• Configurazione: mandrino principale (sinistra) + mandrino secondario (destra), asse Y, torretta con utensili motorizzati (montaggio radiale degli utensili)

• Diametro massimo di tornitura: 340 mm

• Velocità dei mandrini:

  • Sinistra (principale): 42–4.200 giri/min

  • Destra (ausiliario): 50–6.000 giri/min

• Motori dei mandrini:

  • Sinistro (principale): PREX 30/22 kW

  • Destra (ausiliario): PREX 11/7,5 kW

• Mandrino principale speciale (opzione “Big Bore”): Ø 91 mm, punta JIS A2-8, 42–4.200 giri/min, PREX 30/22 kW, coppia massima 700 Nm

• Funzioni di controllo/monitoraggio:

  • Orientamento del mandrino

  • Monitoraggio del carico di taglio (“Load Monitor”) selezionabile per tutti gli assi e i mandrini

  • Programmazione conversazionale One-Touch IGF M-E

  • Monitoraggio della durata dell’utensile: in base al numero di pezzi, al tempo di taglio effettivo, al carico di taglio; cambio automatico dell’utensile gemello o arresto/allarme in caso di mancata sostituzione

• Opzioni della macchina: Lavaggio supplementare per i coperchi delle guide di scorrimento sinistre

Dotazione aggiuntiva

• Mandrino SMW da 250 mm sul mandrino principale

• Mandrino Kitagawa da 170 mm sul mandrino secondario

• 6 set di ganasce morbide

• 4 portautensili diritti ad azionamento diretto

• 4 portautensili angolari con azionamento diretto

• 2 portautensili a doppia tornitura

• 4 portapunte da alesatura

• 8 portautensili standard per tornitura

• 8 portautensili ER diritti con circa 30 pinze ER

• Sistemi di serraggio (mandrini)

  • SMW‑Autoblok BBD250‑77 / A8, mandrino idraulico a 3 griffe

    • Include: 1 set di ganasce morbide, cilindro idraulico VN170‑77, tubo di trazione ID 72 con flangia per cilindro

    • Velocità massima: 4.000 giri/min; capacità della barra: Ø72 mm

  • Kitagawa B206 (Ø 170 mm), mandrino idraulico a 3 ganasce

    • Include: 1 set di ganasce superiori morbide, cilindro idraulico SR1146, tubo di trazione/flangia del cilindro, espulsore

    • Velocità massima: 6.000 giri/min

• Movimentazione dei pezzi

  • Raccoglitore pezzi, tipo a benna oscillante, Ø80 × L150 mm, max 5,8 kg

• Gestione dei trucioli

  • Trasportatore trucioli Cromar per LB3000 EX II C1000, a doghe, scarico a destra

• Alimentazione barre e interfacce

  • Interfaccia alimentatore barre (OSP P300L)

  • Alimentatore di barre IEMCA KID 80+ (SX – Sinistra) per Okuma LB3000 EX II

    • Include: HMI con touchscreen da 7", kit di interfaccia meccanica/elettrica, kit luci aggiuntivo, kit guida a rulli per barre tonde/esagonali, prolunga mandrino, spintore barre D=26 mm, spintore barre D=15 mm, manuali cartacei

    • Accessori: Telaio a pavimento per il movimento longitudinale in Z; manicotto del mandrino/tubo di riduzione
