OMC - PL 90sIT-PRE-OMC-2025-00001

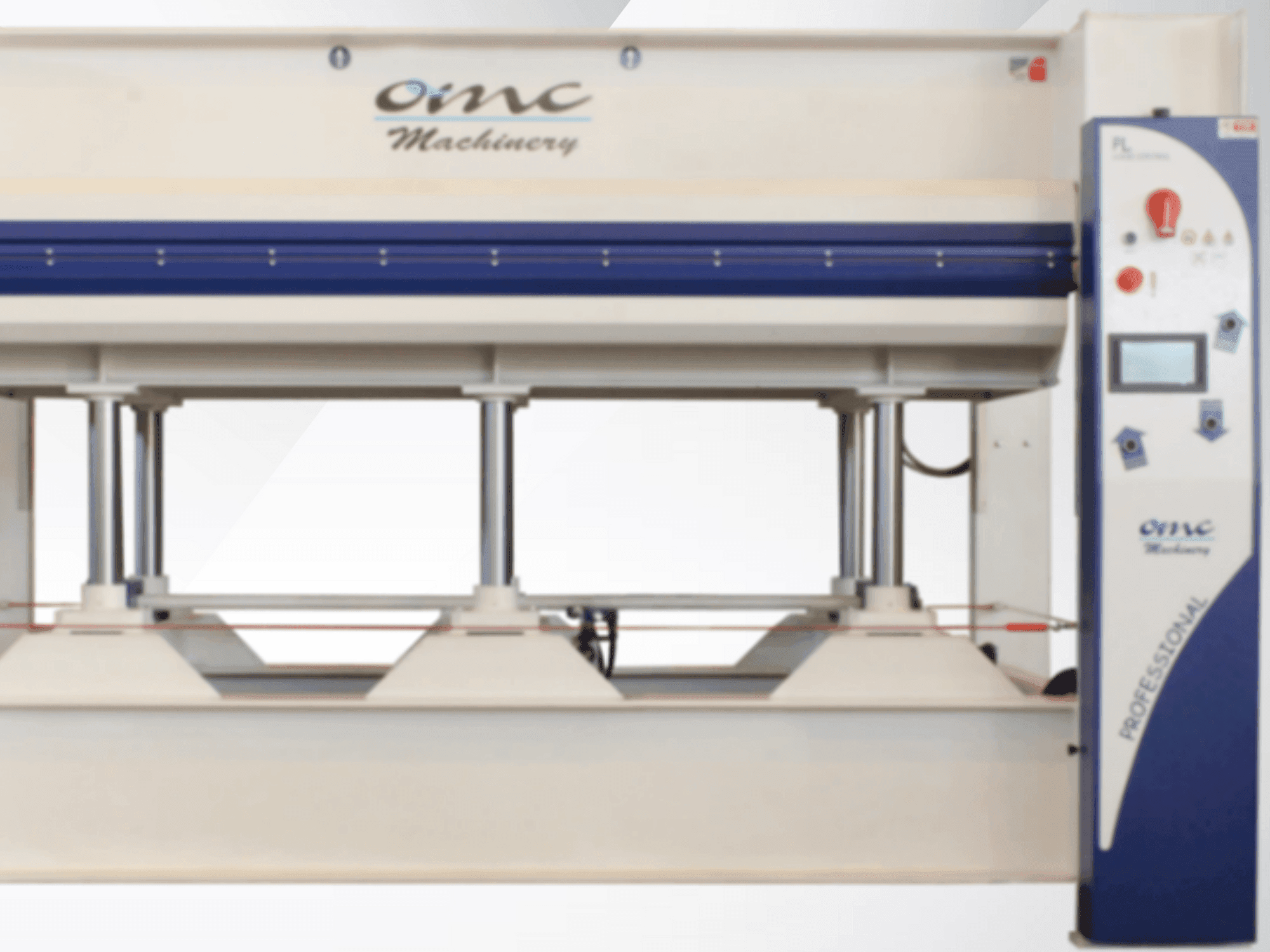

Pressa a piastra calda Marca: OMC Modello: PL 90s Macchina nuova Dati tecnici Dimensioni della piastra: 3000 x 1300 mm Corsa: 400 mm Tipo di corsa: Corsa ascendente (dal basso verso l'alto) Tipo di piastre: piastre elettroniche Elkom Forza di pressatura: 90 tonnellate sull’80% della superficie Cilindro di pressatura: 6 x Ø 70 mm Pressione specifica: 2,05 kg/cm² sul 100% della superficie, 2,56 kg/cm² sull’80% della superficie Lato di carico e scarico: 3000 mm Sistema di riscaldamento: Elettronico 25,4 kW, temperatura massima di 120 °C Apertura automatica con timer Pannello di controllo: standard Allacciamento: 400 V, 50 Hz, trifase Dispositivi di sicurezza: Cavo di sicurezza che circonda l’intera pressa Pulsante di emergenza Comando a due mani Conformità alla norma CE Struttura della pressa La struttura della pressa è realizzata in acciaio composito e saldato. Anche la struttura sia della piastra fissa che di quella mobile è realizzata in acciaio composito e saldato. La pressa è dotata di un sistema di guida a pignone e cremagliera per garantire un movimento perfettamente parallelo durante la chiusura/apertura delle piastre. Piastra riscaldante Elkom Piastre elettriche Elkom con resistenze elettriche Le piastre sono costituite da un pannello truciolare su cui è montata una lamiera di alluminio con le resistenze elettriche. Temperatura massima di esercizio 120 °C. Spinta massima = 7 kg/cm² Sistema idraulico - L’impianto idraulico è costituito da un’unità a due stadi con pompa sommergibile per ridurre il rumore e lubrificare le parti rotanti. - Pompa per chiusura/apertura rapida (portata elevata - bassa pressione 35 l/min), pompa di pressatura (portata ridotta - alta pressione 1,6 l/min). - Motore elettrico da 2 HP - L’unità idraulica è dotata delle seguenti valvole di controllo/sicurezza installate sul serbatoio: - Valvola di pressione massima: impedisce un eccesso di pressione nell’impianto idraulico in caso di guasto al sistema di controllo elettrico o elettronico - Valvola di mantenimento della pressione (valvola di ritegno) - Valvola per bassa pressione di scarico (valvola di pre-scarico). Impedisce pericolosi colpi d’ariete all’interno dell’impianto. - Elettrovalvola magnetica di scarico dell’olio Pannello di comando e impianto elettrico I parametri di pressatura possono essere impostati sul pannello di comando, dotato dei seguenti interruttori/indicatori: - 2 regolatori di temperatura per l’impostazione della temperatura delle piastre - Manometro per la regolazione della pressione con sistema automatico di equalizzazione della pressione - Interruttore generale di accensione/spegnimento - Due pulsanti di sicurezza manuali per la chiusura della pressa - Temporizzatore per l’apertura automatica - Selettore per scegliere l’apertura manuale o automatica delle piastre al termine del ciclo di lavoro. - Interruttore di accensione/spegnimento per la resistenza delle piastre superiore e inferiore Sistemi di sicurezza - Comando bimanuale temporizzato per la chiusura della pressa - Corda di sicurezza sui quattro lati della pressa - Blocco delle piastre per la manutenzione - Protezioni per i gruppi pignone e cremagliera - Adesivi di sicurezza e avvisi di pericolo - Manuale d’uso e manutenzione - La pressa è conforme alle norme CE Opzionale: Display touchscreen - Controllore logico programmabile Display touchscreen a colori da 7 pollici appositamente sviluppato per l’impostazione dei seguenti parametri - temperature - tempo di pressatura - Impostazione giornaliera del sistema di riscaldamento - spegnimento automatico del sistema di riscaldamento al raggiungimento della temperatura impostata e ripristino automatico della temperatura - nuovo sistema per l’impostazione automatica della pressione - Possibilità di salvare dati storici/parametri - Sistema diagnostico Sensore per il controllo della corsa parallela delle piastre Superficie anodizzata sulle 2 piastre Disinserimento elettrico di 2 cilindri + sensori per il controllo del parallelismo Pellicola in Mylar sui pannelli
