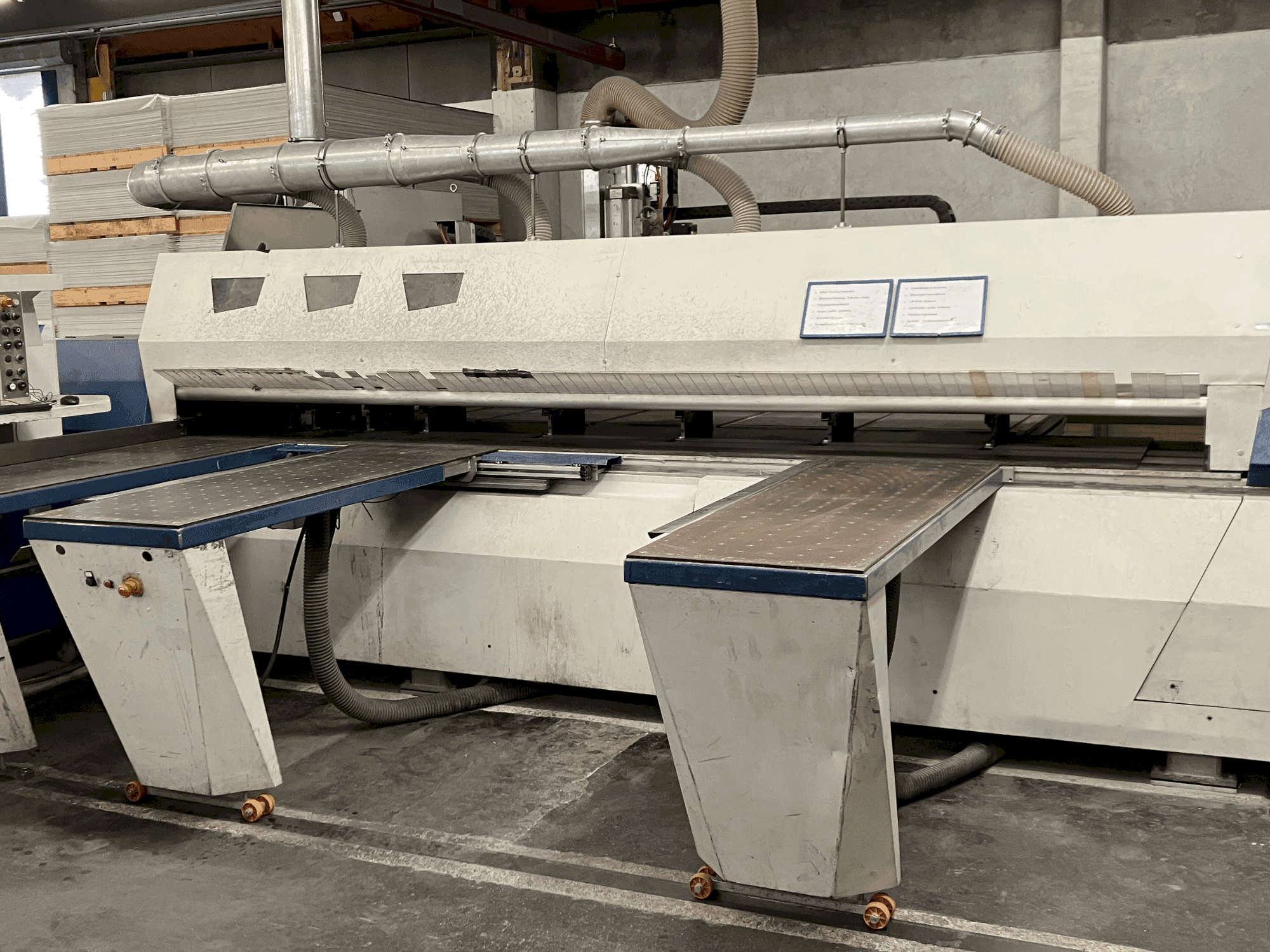

PANHANS - 2006DE-SAW-PAN-2006-00001

Configurazione: Macchina comprensiva di quadro elettrico

Lunghezza di taglio (SL): 4200 mm

Larghezza di taglio (SB): 4200 mm

Altezza di taglio massima (lama verticale a 0°): 72 mm

Altezza massima di taglio (lama orientata a 47°): 40 mm

Precisione di taglio (lama verticale a 0°): +/- 0,1 mm

Precisione di taglio (lama orientata): +/- 0,2 mm

Precisione dell'angolo (velocità di avanzamento < 10 m/min): +/- 1 mm

Precisione dell'angolo (velocità di avanzamento > 10 m/min): +/- 2,5 mm

Velocità di avanzamento (carrello della sega avanti/indietro): 0-100 m/min

Velocità di avanzamento (arresto larghezza in avanti): 25 m/min

Velocità di avanzamento (arresto larghezza indietro): 100 mm

Corse degli assi (dimensione minima della lastra): X = 300 mm, Y = 100 mm

Corse degli assi (dimensione massima della lastra): X = 2800 mm, Y = 750 mm

Velocità della testa di foratura: 6840 giri/min

Diametro massimo di foratura: 13 mm

Lunghezza totale massima: 115 mm

Numero di utensili: 1 mandrino di foratura

Portautensili: Mandrino a sgancio rapido DM 1-13

Valori di connessione

Valore totale di connessione: 21,0 kVA

Corrente nominale: 3x 32 A

Collegamento pneumatico: 8 bar (minimo 6 bar)

Consumo d'aria: 3 litri/min per pinza

Livello di pressione sonora (Lpa) in posizione operatore: 86 dB(A)

Livello di potenza sonora (LWA): 103 dB(A)
