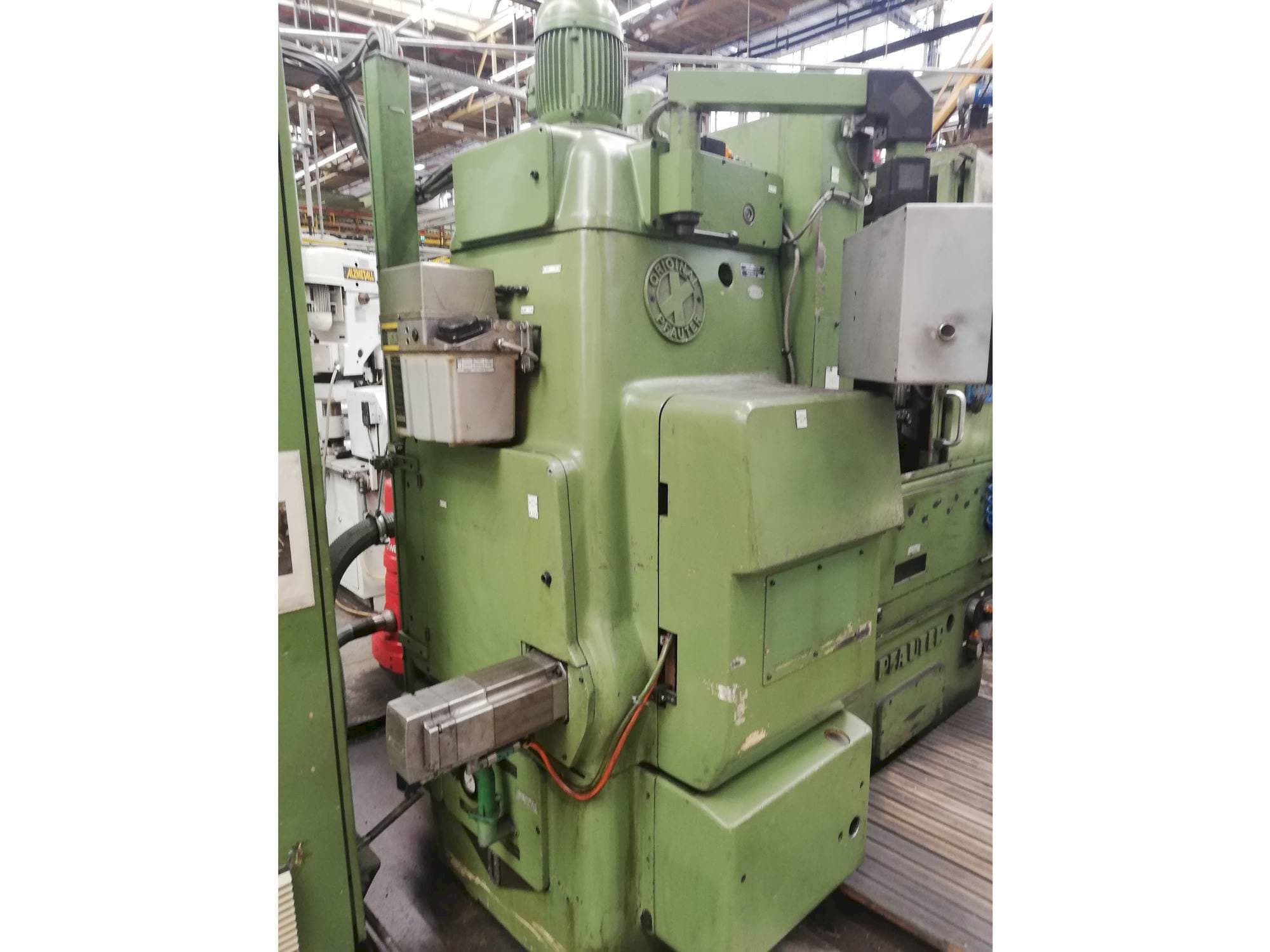

Pfauter - P400DE-GEA-PFA-2007-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Dichiarazione di conformità ce
• Nuovo pannello di controllo, struttura di controllo con plc s7
• Distanza massima dalla tavola di serraggio al contromandrino al centro del mandrino di fresatura 638/470mm
• Mandrino di fresatura; conicità 1 : 5 fresa di diametro maggiore 160mm
• Diametro massimo di larghezza 160mm
• Distanza dall'asse al mandrino di fresatura e al mandrino di serraggio senza contropunta graste: 300mm / più piccolo 30mm
• Regolabilità del mandrino di fresatura: da solo 100mm / a mano 120mm
• Slitta di fresatura: girevole fino a 240 gradi
• Tabella: diametro anelli trasversali 400mm diametro del foro 80mm
• Dispositivo di fresatura sferica, dispositivo di spostamento del passo

Vantaggi tecnici della macchina

• Due servomotori per l'azionamento assiale (asse z) e della tavola (asse c)
• Colonna luminosa di stato, modulo del freno fare pold per l'azionamento della fresa
• Cono: moise 5
• Collegamento per l'estrazione dei trucioli, dispositivo di frenatura pold
• Cd con: schemi elettrici completi, cd con: docu , s7, simo-drive, sinocom
• Protezione completa di trucioli di lavoro con base di aspirazione a filetto 1840x730mm
• Perno di lavoro 20h6 25h6, perno di fresatura 27 32 diametro j 5
• Campo di lavoro parte più grande da fresare modulo 6mm
• Diametro massimo da lavorare con/senza contropunta 400mm
• Massima larghezza di fresatura: ingranaggi cilindrici 300mm

Informazioni extra

Particolarmente adatto per: Ingranaggi diritti ed elicoidali, Ingranaggi a vite senza fine
