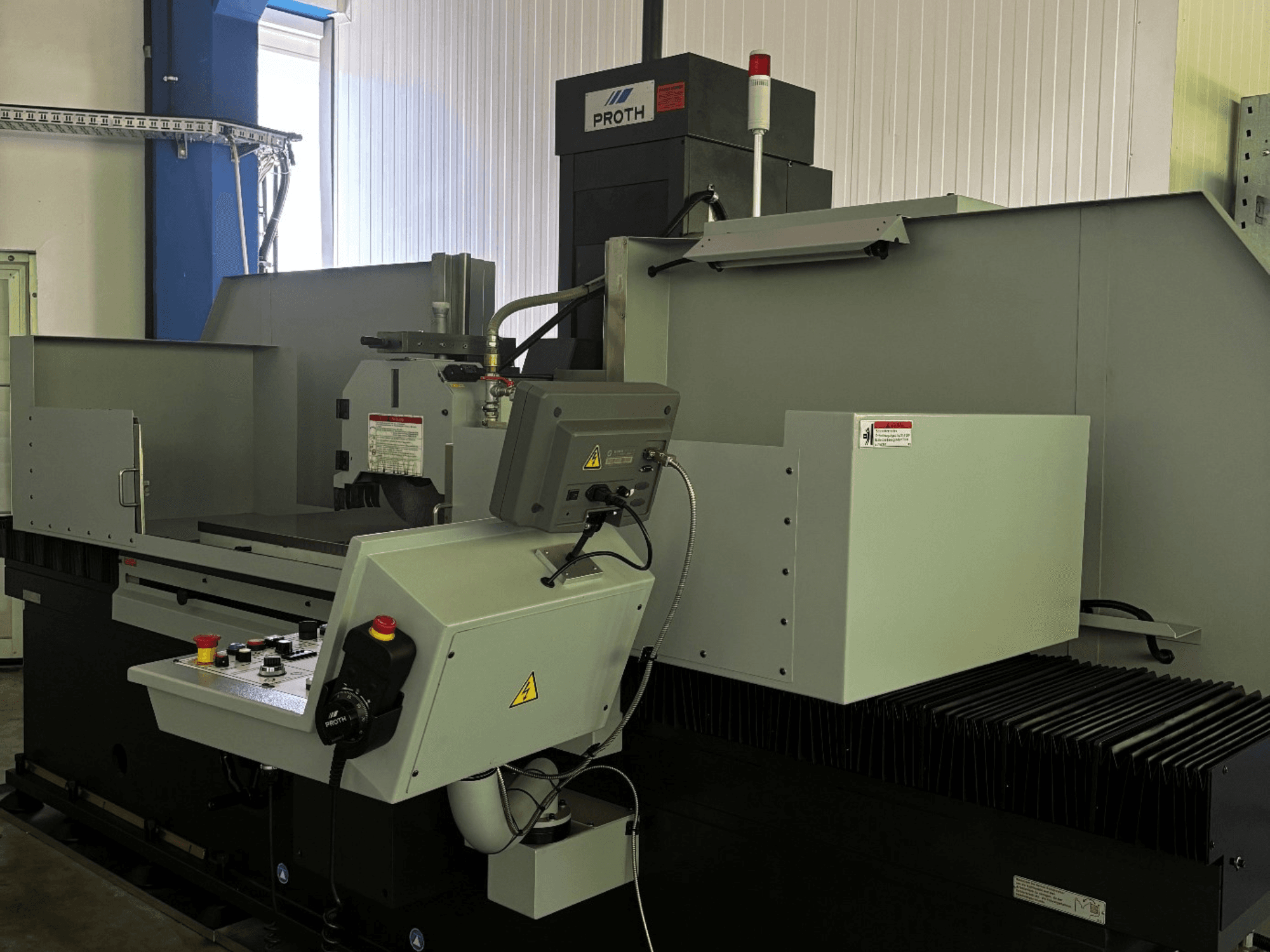

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Distanza massima dal centro del mandrino al piano: 700 mm

- Capacità di carico del piano (in funzionamento continuo): 1.200 kg

- Capacità di carico del piano (non continua): 1.880 kg

- Peso della piastra elettromagnetica: 315 kg

- Altezza di installazione dal piano al bordo inferiore della mola: 522 mm

- Avanzamento longitudinale idraulico: 1 - 25 m/min

- Avanzamento trasversale a passi: 0,1 - 15 mm/corsa

- Avanzamento trasversale continuo e senza scatti: 50 - 1.500 mm/min

- Rotazione del volantino trasversale: 5 mm/giro (gradazione: 0,02 mm)

- Rotazione del volantino in senso verticale: 0,25 mm/giro (gradazione: 0,002 mm)

- Avanzamento verticale automatico: AD 1

- Velocità del mandrino: 1.500 giri/min (regolabile in modo continuo)

- Motore mandrino: 7,5 kW (400 V, 4 poli, 15 A, 50 Hz)

- Motore di avanzamento trasversale: 0,37 kW / 0,7 kW (220 V, 6 poli, 2,1 A, 50 Hz)

- Motore di avanzamento rapido: 0,75 kW (110 V, 6 poli, 6,1 A, 50 Hz)

- Motore della pompa idraulica: 3,7 kW

- Trasformatore Tr1: 825 VA

- Trasformatore Tr2: 2.000 VA

- Potenza di azionamento (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Sistema di raffreddamento: dispositivo di raffreddamento con filtro in carta e separatore magnetico (capacità: 100 litri)

- Sistema di aspirazione nebbia e polveri: modello PSGC-50120AHR, capacità serbatoio: 100 l, portata: 50-60 l/min, motore: 0,55 kW, 400 V, 1,8 A, 50 Hz, peso: 120 kg

- Display digitale (DRO): display digitale a 2 assi sull’asse Y (SINO SDS6-2V, n. ser.: 7201723C0032, scala: KA-300 1 µm - 670 mm) installato nel maggio 2022

- Dimensioni della mola: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Inclusa KINIK 405 x 50 x 127 mm 32A 46 J 9 V, 33 m/s)

- Numero di assi: 3 assi (movimenti X, Y, Z con DRO a 2 assi sull’asse Y)

- Dotazioni e caratteristiche opzionali: ravvivatrice parallela (montata sulla testa), ravvivatrici da tavola, mandrino di bilanciamento, bilancia di bilanciamento, volantino elettrico, illuminazione a LED, piedini di livellamento, 6 flange per mole in totale, impianto idraulico ed elettrico completo

- Dimensioni di corsa: 4,1 L x 2,7 P x 2,96 A m)

- Mole di ricambio opzionali (compresi i marchi ZISCHE e KINIK) e varie flange per mole disponibili a magazzino/su scaffale
