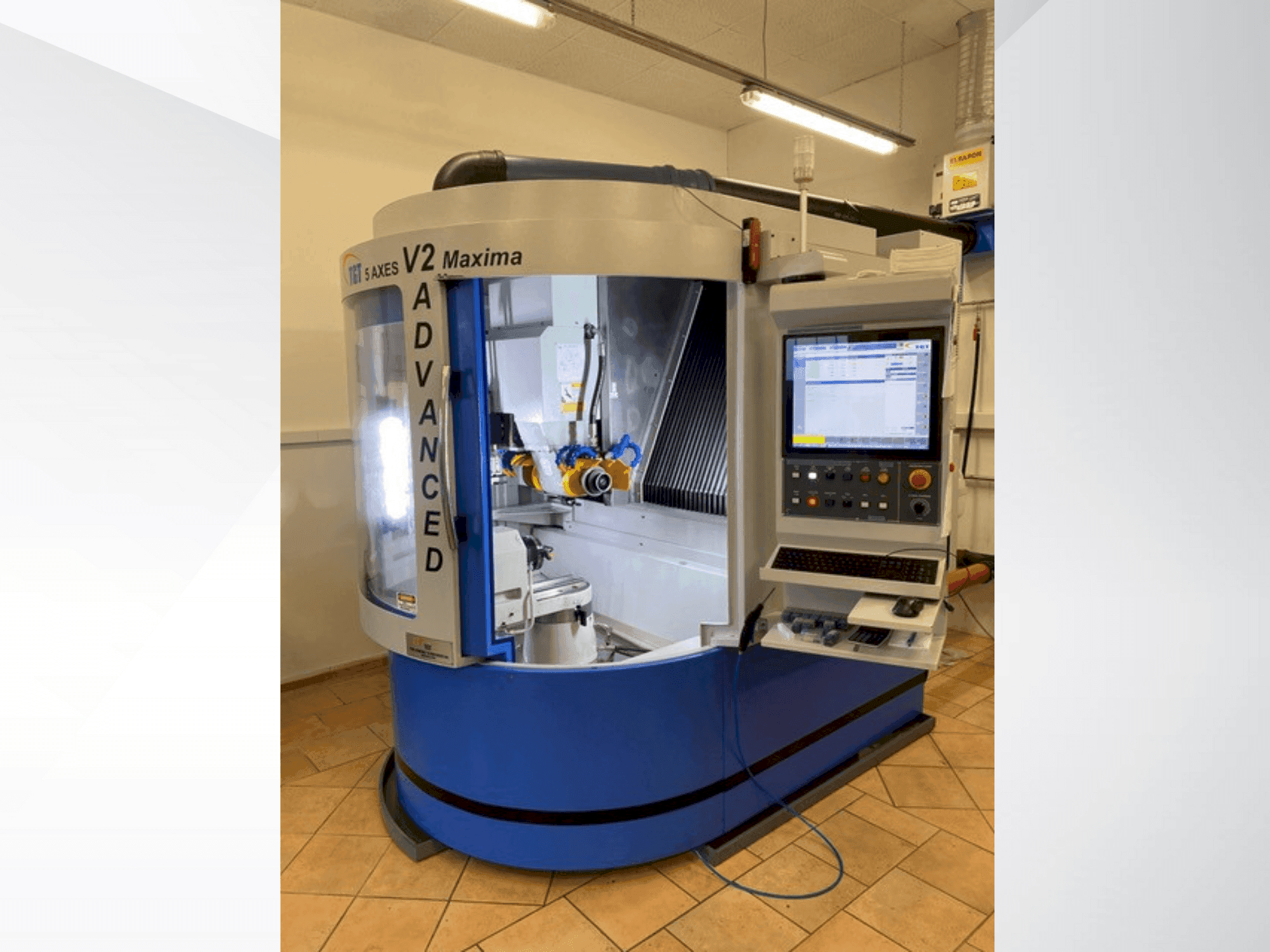

TGT - V2 MaximaAT-OTH-TGT-2020-00001

Dotazione supplementare

• Sistema di aspirazione della nebbia di rettifica ELBARON / Pallet robot / Pinze di serraggio per tutti i diametri comuni fino a 20 mm / Mandrino di ricambio / Pacchetti di mole abrasive e relative ruote abrasive (circa 25 pezzi)

Vantaggi della macchina

Vantaggi tecnici della macchina

• Tempo di funzionamento: 42000 minuti
• Macchina in ottime condizioni / mandrino di ricambio originale disponibile, che elimina i tempi di attesa per la manutenzione del mandrino / descrizione completa e manuale di installazione inclusi

Informazioni extra

Cuscinetto del fuso: Anteriore/posteriore: 7010 CTYN DU L P4 (NACHI)/ Grasso lubrificante: Kluberisoflex Super LDS 18 o NBU 25 (2,75 cc per cuscinetto)/ Coppia di serraggio: 58 Nm (anteriore/posteriore)/ Concentricità: ≤ 0,002 mm/ Motore: LENZE 7,5 kW (10 CV), 4 poli/ Velocità: 0-4500 giri/min (convertitore di frequenza)/ Cinghia: PJ-12-1143L (GATES/FENNER)/ 2 Unità di avanzamento - asse X e Z/ Corsa: Asse X: 300 mm/ Asse Z: 680 mm/ Vite a sfere: Tipo: Fissa - supportata/ Cuscinetto: 25TAB06DBFLP4 (NACHI, coppia di serraggio 62 Nm)/ Mandrino della vite a sfere: BIF 3210A-5 (THK, Ø32 mm, passo 10 mm)/ Motore: BECKHOFF AM8053-0G20 (11,4 Nm)/ Frizione: SFC 050 DA2-24B-20B (MIKI PULLEY)/ 3 Unità di avanzamento - asse Y Corsa: 300 mm/ Vite a sfere: Cuscinetto: 25TAB06DBFLP4 (NACHI, 62 Nm)/ Specifiche della chiocciola: BIF 3210-5 (THK)/ Motore: BECKHOFF AM8061-0GB1 (12,8 Nm)/ Giunto: SFC 060 DA2-20B-32B (PULEGGIA MIKI)/ / Tavola girevole - asse A/ Cuscinetti: 7014 CTYN DUL P4 (NACHI)/ Coppia di serraggio: 255 Nm (anteriore), 62 Nm (posteriore)/ Corsa radiale: ≤ 0,002 mm/ Grasso: Kluberisoflex Super LDS 18 (3,6 cc per cuscinetto)/ 5° Gruppo tavola rotante - Asse C/ Cuscinetti: YRT 100 (GOLDBULL)/ Coppia di montaggio: 14 Nm (a 3 stadi: 40% → 70% → 100%)/ Motore: ORION_230/140 (NIMBLE/UCAM), 238 Nm/ Encoder: RENISHAW/ sistema di raffreddamento principale/ Portata: 85 L/min/ Volume del serbatoio: 400 litri/ Pompa: RKM206 (Rajamane, 1,5 kW, 6 stadi)/ Filtrazione: Filtro a carta Para mol N 334/150 (0,01 mm)/ layout di lubrificazione/ Pompa dell'olio: ELU-2700 (Cenlub, 3 litri, 415V AC)/ Cartuccia dosatrice: 320410-3 (LUBRIFICANTE)/ riposo fisso (manuale)/ Corsa verticale: 3 mm/ Gamma di diametri: Ø3-Ø22 mm/ Corsa del carrello: 120 mm
