Grazie per la visita
Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.
Quaser - MV 184EDE-MIL-QUA-2009-00001
- GINDUMAC
- Prodotti
- Macchine utensili

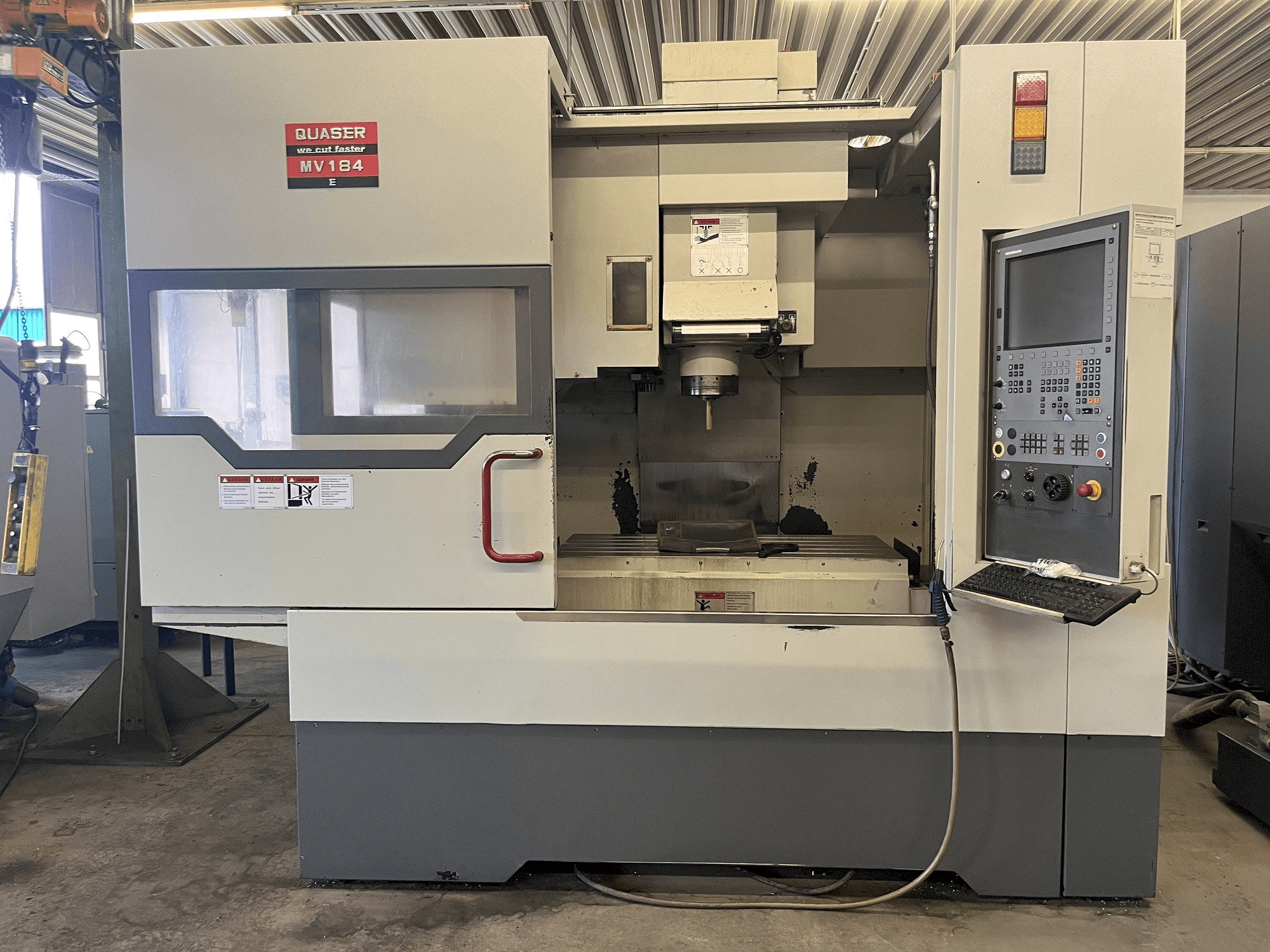

- Centro macchine verticale Quaser MV 184E
Questo centro di lavoro verticale Quaser MV 184E è stato prodotto nel 2009. È dotato di un'unità di controllo Heidenhain iTNC 620 e ha 3. La macchina ha una velocità del mandrino di 30 - 12000 giri/min.
Panoramica
- marca: Quaser
- anno: 2009
- MODELLO: MV 184E
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro verticale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - Quaser MV 184E
Informazioni generali
- Lunghezza macchina: 2820 mm
- Larghezza macchina: 2920 mm
- Altezza macchina: 2860 mm
- Peso della macchina: 6790 kg
Unità di controllo
- Modello: iTNC 620
- Marca: HEIDENHAIN
Trasmissione principale
- Intervallo di velocità del mandrino: 30 - 12000 1/MIN
- Potenza motore mandrino: 17 kw
- Numero di assi: 3
Movimento
- Movimento ASSE-X: 1020 mm
- Movimento ASSE-Y: 610 mm
- Movimento ASSE-Z: 610 mm
Piano di lavoro
- Lunghezza esterna: 1200 mm
- Larghezza esterna: 600 mm
- Carico piano di lavoro: 7 kg
Informazioni aggiuntive
Dotazione supplementare
- Trasportatore di trucioli
Vantaggi della macchina
Vantaggi qualitativi della macchina
- Sistema di raffreddamento per il mandrino principale con circuito di raffreddamento dell'olio 100 1 separato e alimentazione dell'aria per il motore principale
- Viti a sfera precaricate diam. 45 mm
- Portautensili secondo din 69871 (bt 40 oplion), bulloni di serraggio utensili secondo din 69872 (iso) 7388 option)
- Smaltimento dei trucioli, costituito da 2 trasportatori a coclea e sptllsyslem nell'area di lavoro, nonché da un trasportatore a nastro raschiante
- Serbatoio del refrigerante con capacità di 300 l
- Raffreddamento a diluvio, con 12 ugelli di uscita regolabili situati in un anello sul naso del mandrino, capacità di trasporto 60 1/min a 2 bar filtro palron 80 µ per il lavaggio dei trucioli e il raffreddamento a diluvio
- Alimentazione interna del refrigerante con pompa grundfoss 20 bar. 251/min, incluso filtro a cartuccia 25 µ
- Lavaggio dei trucioli con pompa grundtoss 60 1/min a 2 bar, vaschette porta trucioli in acciaio inox nella camera di lavoro
- Camera di lavoro a protezione totale con ampi sportelli di visualizzazione (apertura dello sportello 900 mm) e 2 luci dell'area di lavoro, oltre alla luce di stato della macchina
- Aria compressa, esterna. Per la lavorazione a secco
Vantaggi tecnici della macchina
- Alimentazione interna del refrigerante 20 bar
- Numero di utensili nel caricatore 30 pezzi
- Portautensili sk 40
- Cambio utensili a doppio braccio con 30 posizioni di stoccaggio
- Guide lineari di grandi dimensioni su tutti gli assi
- Azionamenti digitali di avanzamento altamente dinamici con potenza degli assi di 6800 n (z 13900 n)
- Corpo macchina pesante, ottimizzato al computer e realizzato in ghisa fortemente nervata
- Traslazione rapida 32 rnlmin (z ;24 mlmin), accelerazione {x/y/z) 3/3 /3 m/sec".
- Coppia 108 nm
- Mandrino principale siemens-weiss sk 40, adatto per attrezzature e utensili standard con sistema di sfacciatura
Informazioni extra
Pistola a spruzzo per refrigeranti. - Verniciatura bicolore in grigio chiaro/grigio. - Bilance in vetro per gli assi X, Y e Z (HDH). Y e Z (HDH) con sovrapressione per evitare la contaminazione del sistema di misura diretto. - Lubrificazione centrale automatica delle viti a ricircolo di sfere. - I centri di lavoro Quaser sono conformi alle norme CE.
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
