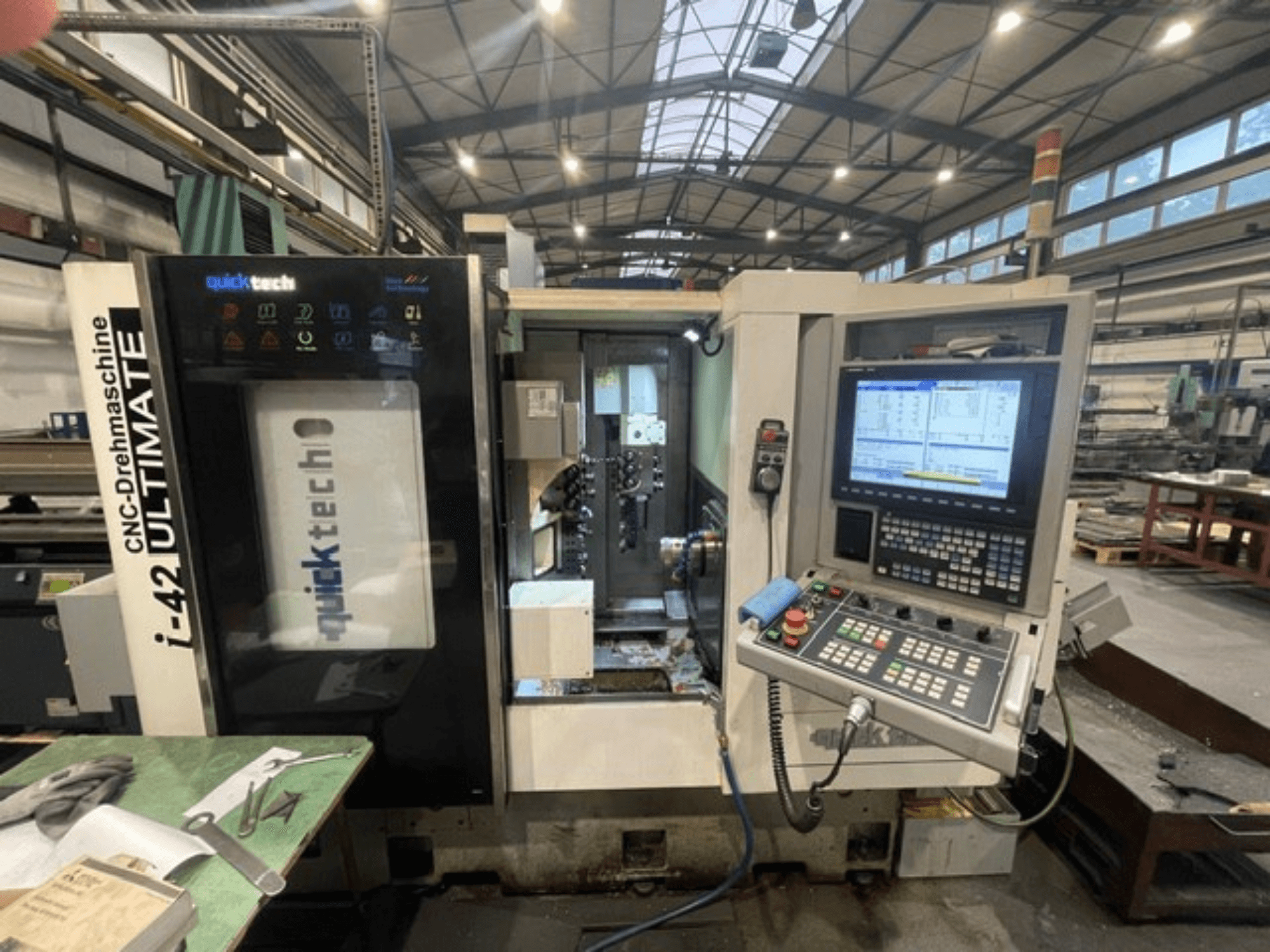

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Controllo

  • CNC Mitsubishi M720

  • Display LCD a colori da 15 pollici

  • Porta con indicatori LED

  • Segnalazione operativa e interruttore di allarme automatico

  • Comunicazione/interfaccia integrata con alimentatore di barre

  • Marchio CE

  • Guida/manuale

• Mandrino principale

  • Diametro del cuscinetto: 100,0 mm

  • Diametro massimo della barra: 42 mm

  • Lunghezza massima di lavorazione: 250,0 mm

  • Pinza di serraggio: DIN-173E42B

  • Naso del mandrino: A2-5

  • Foro del mandrino: 44,0 mm

  • Asse C: 0,001°

• Contromandrino

  • Diametro massimo della barra: 42 mm

  • Lunghezza massima di lavorazione: 100 mm

  • Pinza di serraggio: DIN-173E-42B

  • Naso del mandrino: A2-5

  • Velocità: 4000 rpm

  • Potenza: 3,7 kW

  • Asse C1: 0,001°

• Corse e assi

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomotori (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW ciascuno

  • Indicizzazione dalla posizione dell'utensile: 0.3 s

  • Tempo di cambio utensile (taglio/taglio): 0.6 s

• Testa utensile (principale)

  • Tipo combinato

  • Utensili: 6 esterni, 5 interni

  • Dimensione utensile esterno: 20,0 × 20,0 mm

  • Utensile interno massimo: ER20 / 20,0 mm

• Utensili azionati (principali)

  • Asse B con 12 utensili motorizzati

  • Potenza: Servo Mitsubishi AC, 15 kW

  • Velocità: 4000 rpm

  • Dimensione massima dell'utensile: ER-20

  • Diametro massimo di foratura: 12 mm

  • Filettatura massima: M10 × 1.5

• Testa dell'utensile (contatore)

  • Tipo combinato

  • Utensili: 5 esterni, 9 interni

  • Dimensione utensile esterno: 20,0 × 20,0 mm

  • Utensile interno massimo: ER20 / 20,0 mm

• Utensili azionati (contatore)

  • Numero: 6 (3 assiali, 3 radiali)

  • Potenza: Servo Mitsubishi AC, 1,5 kW

  • Velocità: 4000 rpm

  • Dimensione massima dell'utensile: ER-20

  • Diametro massimo di foratura: 12 mm

  • Filettatura massima: M10 × 1.5

• Sistema idraulico

  • Motore idraulico: 0,75 kW

  • Pressione massima del sistema: 50 kg/cm3

• Sistema di lubrificazione

  • Motore di lubrificazione: 25 W

  • Capacità del serbatoio: 2 l

• Sistema di raffreddamento

  • Serbatoio del refrigerante: 200 l

  • Motore di raffreddamento: 1/4 HP

  • Pressione del refrigerante: 2,5 MPa

• Lunghezza: 2900 mm (3500 mm incluso il trasportatore di trucioli, che fa parte della macchina)

• Dotazione standard inclusa

  • Dotazione di base con utensili

  • Portautensili e set di pinze

  • Lubrificazione automatica

  • Asportatore di trucioli/trasportatore di trucioli (integrato, come da nota sulle dimensioni)

  • Rimozione del pezzo (pala) - se integrata

  • Display LCD a colori da 15

  • Segnalazione di funzionamento e interruttore di allarme automatico

  • Guida/manuale

  • Porta con indicatori LED

Dotazione aggiuntiva

• Alimentatore automatico di barre, lunghezza 1200 mm

• Trasportatore per la rimozione dei pezzi

• Pala per la rimozione dei pezzi (se fornita come unità esterna)

• Trasformatore 380-440 V, 60/50 Hz
