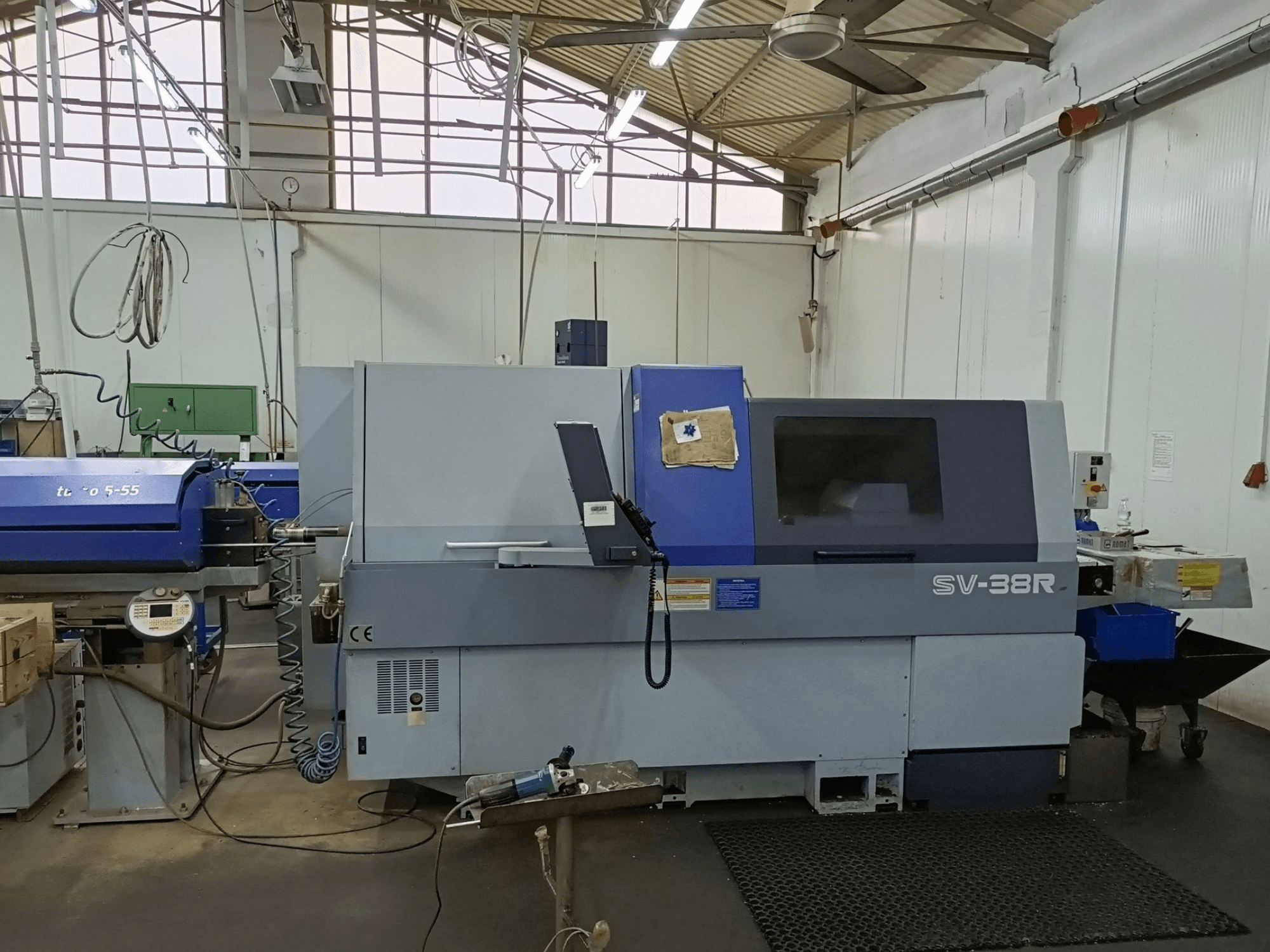

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Diagramma degli assi: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Capacità di lavorazione:

  • Diametro massimo di tornitura: 38 mm

  • Corsa massima della testa motrice: 350 mm

  • Avanzamento rapido: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Mandrino principale:

  • Controllo asse C

  • Potenza motore: 7,5 kW in continuo / 11 kW (10 min, 25% di carico)

  • Pinza del mandrino principale

  • Boccola di guida rotante sincrona con soffiaggio d'aria

• Mandrino secondario:

  • Velocità massima: 7.000 giri/min

  • Controllo asse C

  • Potenza motore: 5,5 kW in continuo / 7,5 kW (10 min, 40% di carico)

  • Pinza del sub-mandrino

  • Soffio d'aria

• Sistema di utensili:

  • portautensili multiplo a 5 posizioni

  • Torre portautensili a 10 posizioni

  • Unità di lavorazione posteriore a 8 mandrini

  • Foratura frontale: 3 utensili per stazione

  • Diametro massimo di foratura: 23 mm

  • Capacità massima di maschiatura: M16 × 2,0

• Utensili motorizzati:

  • Portautensili multiplo: 4 posizioni motorizzate; velocità massima 6.000 giri/min; motore 2,2 kW

  • Torrella: 2 utensili motorizzati per stazione; velocità massima 5.700 giri/min; motore 2,7 kW in continuo / 4 kW (5 min, 30% di carico)

  • Diametro massimo di foratura (motorizzato): 10 mm

  • Capacità massima di maschiatura (motorizzata): M8 × 1,25

• Dotazione integrata/di serie:

  • Rilevamento rottura utensile da taglio

  • Lubrificazione centralizzata automatica

  • Unità idraulica

  • Unità pneumatica

  • Indicatore del livello del refrigerante

  • Interruttore di rilevamento perdite

  • Illuminazione dell'area di lavoro

  • Interfaccia RS-232C

• Ore di funzionamento e contatori:

  • Accensione: 24.295 ore e 59 minuti

  • Funzionamento: 21.038 ore 55 minuti 37 secondi

  • Taglio: 6.872 ore 30 minuti 44 secondi

Attrezzature aggiuntive

• Alimentatore di barre: FMB Maschinenbau, modello FMB turbo 5-55 / 3200 A (Anno 2016)

  • Lunghezza massima della barra: 3.200 mm

  • Intervallo di diametro delle barre secondo le specifiche fornite: 5–65 mm (da confermare con la documentazione dell’alimentatore)

  • Velocità di avanzamento: 0–1.000 mm/s; Velocità di ritorno: 0–1.000 mm/s

  • Interfaccia dell’alimentatore di barre

  • Nota: il diametro effettivo di lavorazione è limitato dal tornio a 38 mm

• Trasportatore dei pezzi finiti
