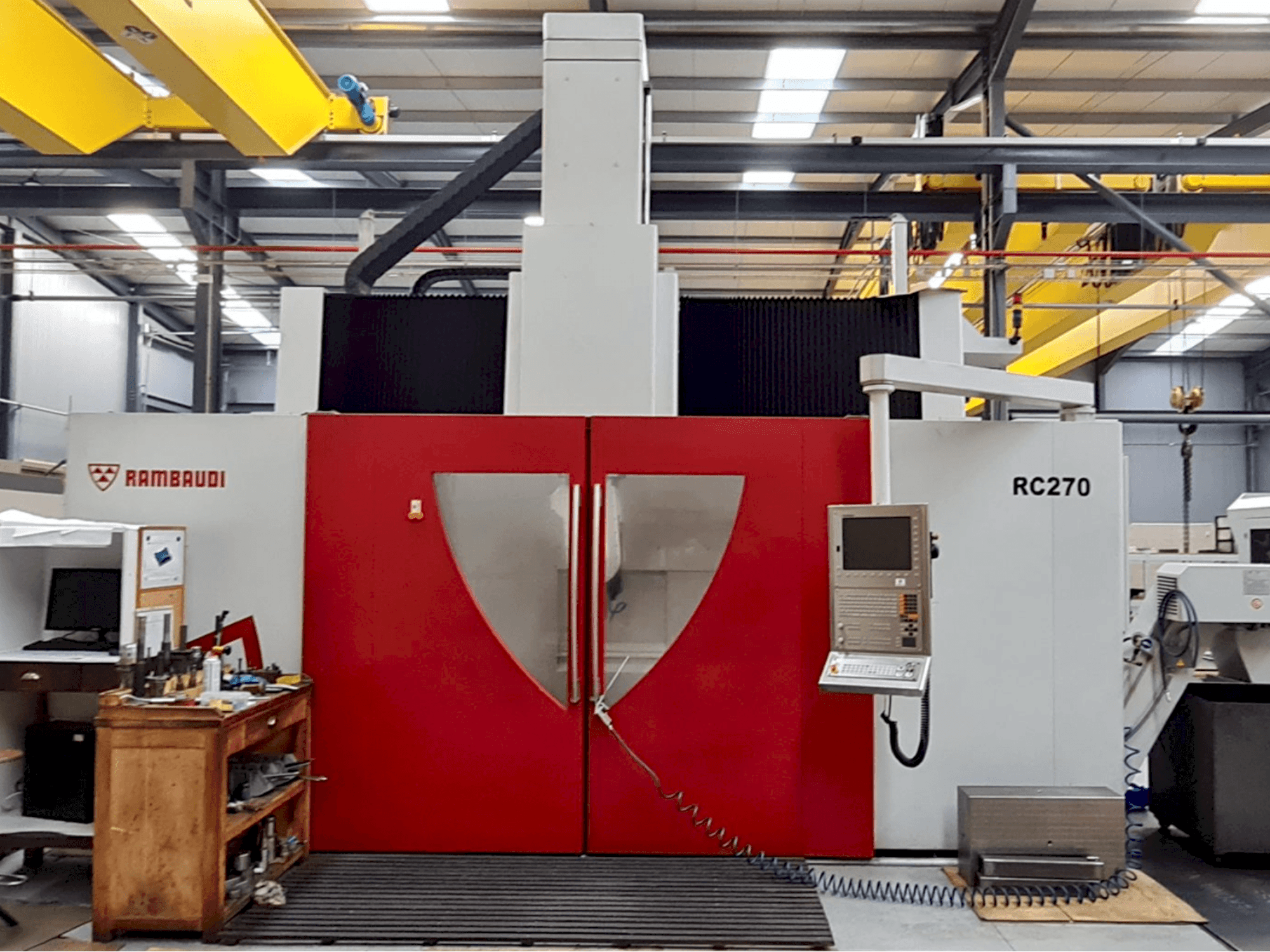

Vista frontale della macchina Rambaudi RC 270

Rambaudi RC 270

Rambaudi - RC 270

2014

290.000 €

prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta
Scarica PDF

Hai altre domande? Contattaci!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questo centro di lavoro verticale Rambaudi RC 270 è stato prodotto nel 2014. È dotato di un'unità di controllo HEIDENHAIN iTNC 530 HSCI e ha 5 assi. La velocità del mandrino è di 24000 giri/min. e funziona con un cono utensile HSK-A63. La macchina ha effettuato 38428 ore di accensione e 23655 ore di taglio. Si distingue per la traversa mobile che rende il centro di lavoro adatto alla lavorazione ad alta velocità con 5 assi. Per ulteriori impressioni, vedere la galleria fotografica e video. Estratto delle specifiche tecniche originali (EN) allegato in PDF qui sotto.

Panoramica

  • marca: Rambaudi
  • anno: 2014
  • MODELLO: RC 270
  • Ore di esercizio: 23655
  • tipo di applicazione: Fresatura
  • Località: Portogallo
  • tipo di macchina: Centri di lavoro (verticale)
  • disponibilità: Immediata
  • marca unità di controllo: Heidenhain
  • ID GINDUMAC: PT-MIL-RAM-2014-00002

Informazioni tecniche

Sistema di controllo

  • Marca: Heidenhain
  • Modello: iTNC530 HSCI

Trasmissione principale

  • Intervallo di velocità del mandrino: 24000 rpm 1/MIN
  • Cono di adattamento: HSK-A63
  • Numero di assi: 5

Movimento

  • Movimento ASSE-X: 2700 mm
  • Movimento ASSE-Y: 2200 mm
  • Movimento ASSE-Z: 1250 mm

Informazioni aggiuntive

    Vantaggi della macchina

    • Vantaggi tecnici della macchina:
      • - X e x1 = 2200 mm // velocità: 40 m/1' // traslazione longitudinale della traversa su 2 colonne
      • - Y = 2700 mm // velocità: 40 m/1' // traslazione trasversale della sella trasversale del porta-pilastro sulla traversa
      • - Z = 1250 mm // velocità: 40 m/1' // traslazione verticale dell'eram sulla sella trasversale
      • - C continuo = 400 (+/- 200°) // rotazione della testa attorno all'asse verticale del montante
      • - A continuo = 230 ° (+ 120 °, -110 °) // rotazione del supporto dell'elettromandrino all'interno della forcella della testa
      • - Precisione degli assi lineari della macchina (x, x1, y, z): p = 0. 015 mm / linea ottica del trasduttore
      • - Precisione degli assi polari della macchina (c,a): 15 arcosecondo - ripetibilità 10 arcosecondo / trasduttore encoder
      • - Coppia: c, a continua = 1000 nm // c, a frenata = 4000 nm
    • Vantaggi qualitativi della macchina:
      • - Centro di fresatura a controllo numerico con traversa mobile, adatto alla lavorazione ad alta velocità con 5 assi
      • - Due colonne laterali su cui scorre la traversa
      • - Una traversa che sostiene la sella trasversale del porta-pilone e la slitta sulle colonne
      • - Un martinetto che scorre verticalmente all'interno della sella trasversale
      • - Una testa fissata alla parte inferiore del montante
      • - Un tavolo di lavoro al centro delle colonne, con le seguenti caratteristiche: 2500 x 2000 mm // 10000 kg/m2 // 300 mm di spessore del tavolo in ghisa // 8 scanalature a t - larghezza 28 mm
      • - La macchina è dotata di una testa di fresatura a 2 assi glob 89 g (c e a continua)
      • - All'interno delle forcelle della testa è alloggiato il mandrino con 24000 giri/min, cono utensile hsk-a 63

    Informazioni extra

    • - 38428 ore di funzionamento della macchina // 23655 ore di taglio

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
