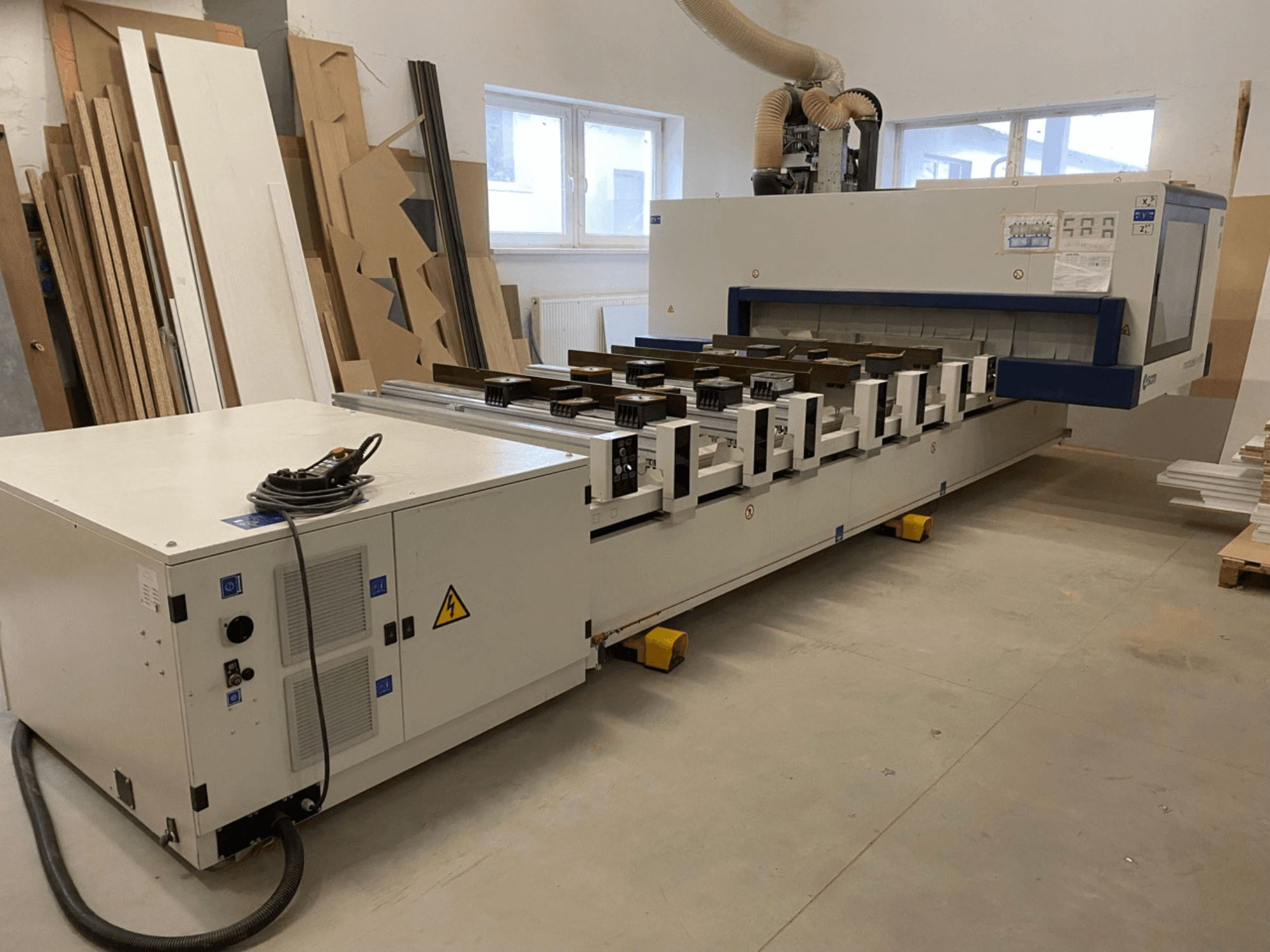

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Area di lavoro / assi:

  • Lunghezza del pannello (Y): 1900 mm (2210 mm)

  • Altezza del pannello (Z): 180 mm

  • Lunghezza del pannello per lavorazione passante: 1400 mm

  • Velocità vettoriale X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Tavolo di lavoro: 6–12 travi (TV Flex), 12 ventose a vuoto (145 × 145 × H75 mm); 2 arresti per trave; lunghezza della trave mobile 1600 mm.

• Unità di foratura (specifiche generali):

  • 21 mandrini verticali, 8.000 giri/min

  • 10 mandrini orizzontali, 8.000 giri/min

  • Sega integrata Ø 125 mm (X), 10.000 giri/min

  • Potenza motore 2,2 kW

• Elettromandrino: 10 kW (S6), max 24.000 giri/min.

• Requisiti di installazione: potenza installata 23–28,5 kVA; aria compressa 450 NL/min; aspirazione polveri 4.500 m³/h, 25 m/s, uscita Ø250 mm.

• Struttura e movimento:

  • Telaio in acciaio elettrosaldato, pesante e sottoposto a distensione; tutte le lavorazioni eseguite in un unico set-up su macchine CNC per la lavorazione dei metalli.

  • Guide lineari a quattro file ad alta velocità; sistemi a ricircolo di sfere a tre circuiti; pignone e cremagliera elicoidali sull’asse X.

  • Motori brushless, inverter; unità di lavorazione montate su portale mobile per garantire la rigidità.

  • Carpra di sicurezza trasparente in policarbonato.

• Controllo CNC e software:

  • PC-Office: Windows 7, LCD a colori da 17", tastiera QWERTY, pannello di controllo mobile, Xilog Maestro.

  • Caratteristiche di Xilog Maestro: programmazione parametrica/grafica/ISO; importazione DXF/ASCII (2D); interpolazione 3D lineare/circolare; interpolazione lineare spaziale; interpolazione elicoidale; editor guidato; ottimizzazione automatica della foratura e librerie utensili; offset origine pannello; simulazione; gestione codici a barre (software); autodiagnostica; intervento manuale passo-passo; configurazione grafica dell’unità; selezione della velocità di lavorazione; funzione SCM CNC Jerk.

• Sicurezza: CE; sistema PRO-SPACE con paracolpi di sicurezza (arresto automatico in caso di potenziale collisione).

• Dotazione del tavolo inclusa/menzionata: arresti di riferimento posteriori in alluminio H75 per trave; secondi arresti di riferimento centrali per trave; arresti di riferimento anteriori H75 per trave.

• Sistema di aspirazione: pompa per vuoto integrata 90/108 m³/h, 50 Hz.

• Unità di foratura F23 L (configurazione indicata):

  • Asse Z indipendente

  • 13 mandrini verticali indipendenti (8 X / 5 Y)

  • 6 mandrini orizzontali indipendenti (a sgancio rapido), di cui 4 in Y

  • passo di 32 mm

  • Velocità 4.500–8.000 giri/min (inverter)

  • Unità di scanalatura/segatura sul pannello posteriore Ø 125 mm, 5.500–10.000 giri/min (inverter)

  • Motore da 2,2 kW

  • Maggiore pressione sull’asse Z

• Vantaggi della RO AX: elevata produttività, precisione, qualità di finitura, velocità di lavorazione; riduzione della manutenzione fino al 90% (intervallo di circa 1.000 ore).

Dotazione aggiuntiva

• Magazzino utensili laterale TRB14 (opzionale), lato destro:

  • Capacità fino a 11 utensili; Ø max 350 mm

  • Interasse 130 mm

  • Peso massimo dell’utensile 8 kg; peso totale 48 kg

• 4 supporti di sollevamento pezzi H75, due livelli di sollevamento (sopra i morsetti e a livello di lavoro), 20 kg per supporto

• Chiave hardware aggiuntiva con porta USB
