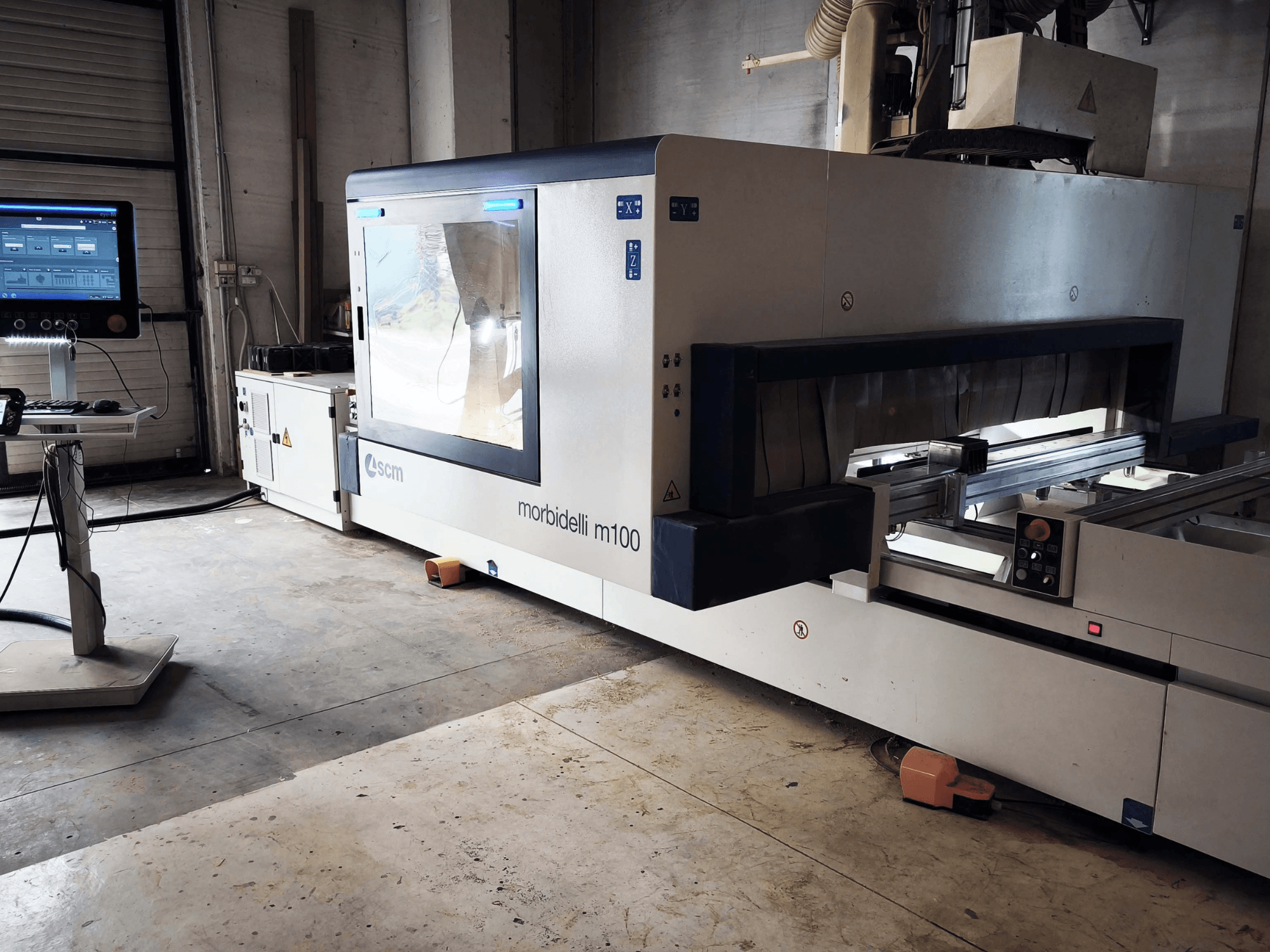

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Area di lavoro

  • Larghezza massima di carico del pannello / Passaggio sull'asse Y: 2.200 mm

  • Passaggio del pezzo sull'asse Z: 250 mm

  • Lunghezza di lavoro a pendolo: 1.700 + 1.700 mm

  • Velocità vettoriale X+Y PRO-SPACE: 56 m/min

  • Velocità vettoriale X+Y PRO-SPEED: 78 m/min

  • Configurazione di sicurezza PRO-SPACE: asse X limitato a 25 m/min per la sicurezza dell'operatore

• Unità di fresatura a 5 assi – JQX

  • Elettromandrino JQX a 5 assi, HSK 63F

  • Rotazione asse B: ±185°, velocità: 7.000°/min

  • Rotazione asse C: ±320°, velocità: 7.000°/min

  • Rotazione programmabile in senso orario/antiorario, cuscinetti in ceramica, raffreddamento a liquido

  • Cappa di aspirazione automatica: 3 posizioni + posizione di esclusione

• Unità di foratura – F23L Ro.Ax

  • 13 mandrini verticali selezionabili indipendentemente

  • 5 teste di foratura orizzontali con doppia uscita (3 in X, 2 in Y)

  • Velocità mandrino di foratura: 4.200 giri/min (standard) / 3.000–8.000 giri/min (con inverter)

  • Lama da taglio integrata in X; diametro massimo 125 mm; spessore 2,2–6 mm

  • Velocità della lama: 5.000 giri/min (standard) / fino a 10.000 giri/min (con inverter)

  • Potenza del motore di foratura: fino a 3,9 kW

  • Lunghezza massima della punta: 70 mm; interasse mandrino: 32 mm; attacco utensile Weldon Ø10 mm

  • Assistenza pneumatica ad alta pressione: >64 kgf per mandrino

• Magazzini utensili (per un totale di 28 posizioni)

  • TRB14: 14 utensili; Ø massimo utensile 300 mm (3 assi) / 350 mm (5 assi); peso massimo utensile 8 kg

  • FAST14: 14 utensili; Ø massimo 225 mm (sega) / 180 mm (utensili circolari/aggregati angolari); peso massimo utensile 8 kg

• Tavola di lavoro e serraggio

  • 6 tavoli/barre TV FLEX 1600; bloccaggio/sbloccaggio pneumatico

  • Arresti di riferimento automatici: 6 posteriori, 6 intermedi, 4 laterali

  • Arresti anteriori supplementari H=75

  • 4 dispositivi pneumatici di sollevamento pannelli H=75

  • Possibilità di lavorazione a pendolo

  • Sistema di serraggio a vuoto

• Apparecchiatura a vuoto

  • Pompa per vuoto: 250 m³/h

  • 18 ventose fisse: 145 × 145 mm, H=75 mm

  • 6 ventose rotanti: 145 × 55 mm, H=75 mm

• Misurazione / posizionamento

  • Sensore automatico di lunghezza utensile

  • Posizionamento a doppio laser (un proiettore per area di lavoro)

  • Riferimenti automatici per il posizionamento del pezzo

• Controllo e software

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Importazione DXF; Importazione PGM / conversione in PGMX

  • Programmazione parametrica; Tool Manager; Maestro APPS

  • Configurazione grafica del piano di lavoro; controllo delle collisioni; stima del tempo di ciclo

  • Funzionalità di assistenza remota; connessione di rete

• Console operatore

  • PC industriale integrato eye-M PRO, touchscreen Full HD da 21,5" (1920 × 1080)

  • Intel i7 da 2,80–3,60 GHz; 8 GB di RAM DDR4; HDD da 500 GB

  • Ethernet RJ45; USB 3.0

  • Telecomando TECPAD da 7" con cavo; lunghezza cavo 6,5 m

• Dati di installazione

  • Potenza installata: 23–28,5 kVA; 400 V; 50 Hz; trifase

  • Portata d’aria: 450 Nl/min

  • Velocità dell'aria di scarico: 30 m/s; attacco di scarico Ø 250 mm

Dotazione aggiuntiva

• Portautensili e pinze: non inclusi nell’offerta

• Non sono specificati come inclusi altri accessori esterni (robot, automazione, trasportatore di trucioli, alimentatore di barre, ecc.)
