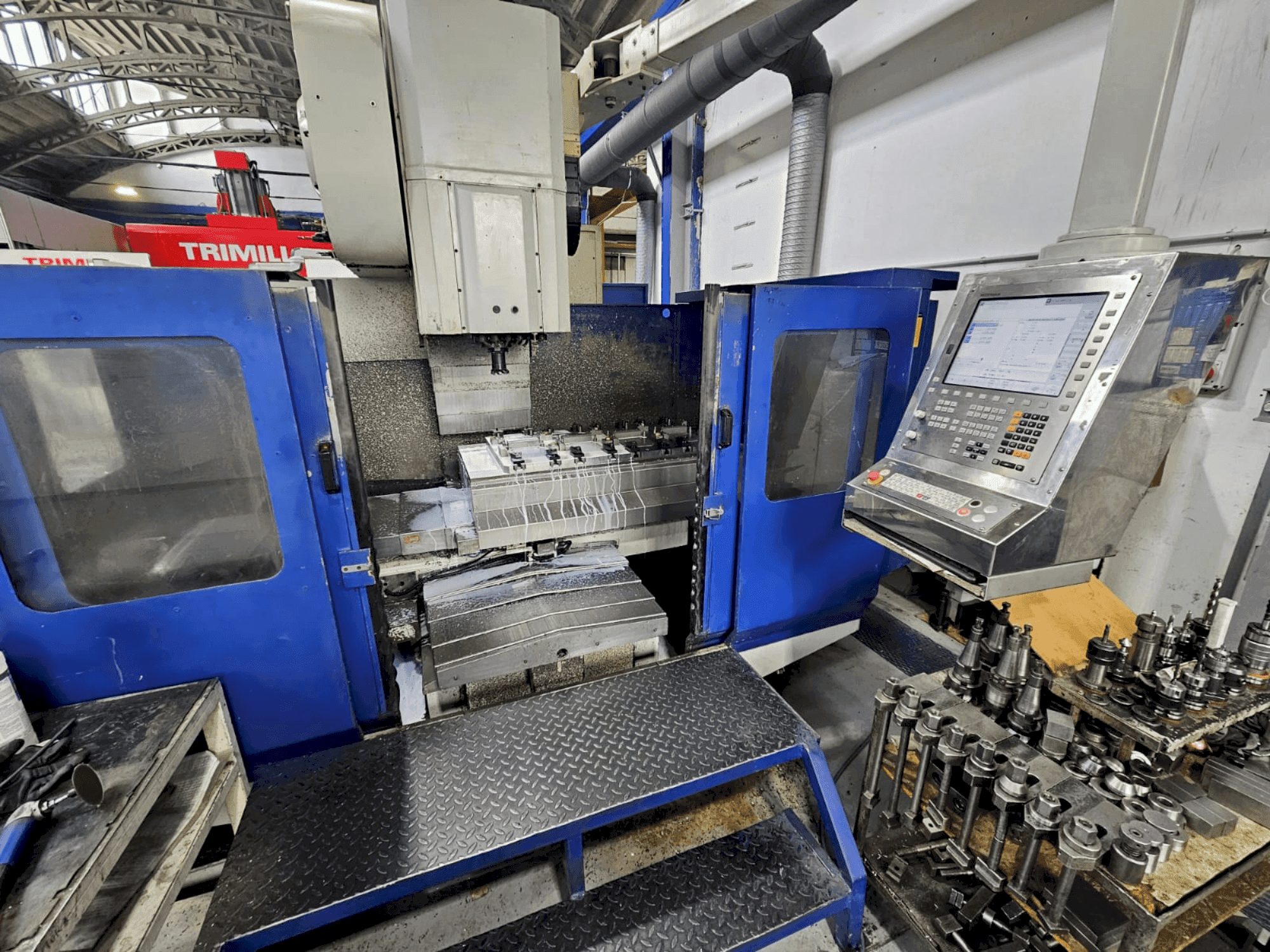

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Dotazione supplementare

• Rivista degli strumenti: Tipo: Casuale con doppi morsetti a posizione fissa ISO 50 DIN 69871-A
• Capacità utensili: 40 utensili
• Diametro massimo dell'utensile (con utensili adiacenti): 120 mm / Lunghezza massima dell'utensile: 200 mm / Peso massimo dell'utensile: 20 kg
• Tempo di cambio utensile: Tempo da utensile a utensile: 5 sec / Tempo da chip a chip: 11 sec
• Carico collegato: 36 kW / Capacità della pompa del refrigerante: 250 l/min / Capacità del serbatoio del refrigerante: 320 l
• Capacità del serbatoio idraulico: 80 l / Consumo di aria compressa: 0,1 m³/h / Connessione aria compressa: 0,50-0,60 Mpa
• Mandrino e azionamento: Distanza naso mandrino/tavola (min/max): 770 mm / Distanza asse mandrino/guide (con copertura telescopica): 715 mm

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Alta precisione e accuratezza grazie all'avanzato sistema di misurazione ottica e ai controllori siemens.

Vantaggi tecnici della macchina

• Prestazioni di taglio: materiale: acciaio 60-70 kg/mm² / diametro massimo di foratura: 50 mm / diametro massimo di filettatura: m40 / tasso massimo di asportazione truciolo (prestazioni di fresatura): 1000 cm³/min
• Sistema di misura: sistema di misura ottico (heidenhain)
• Scanalature a t: 5 x 18 x 125 mm, h12, media h7
• Avanzamento di lavoro (asse x/y/z): 0-10000 mm/min
• Avanzamento rapido (asse x/y/z): 15000 mm/min
• Precisione di posizionamento: 0. 013 mm (x/y/z) / precisione di ripetizione: 0. 005 mm (x/y/z) / errore di inversione: 0. 002 mm (x/y/z)
• Questa macchina è stata completamente rinnovata nel 2015. Include il sistema itn 320, scale lineari su tutti gli assi e controllori siemens.
