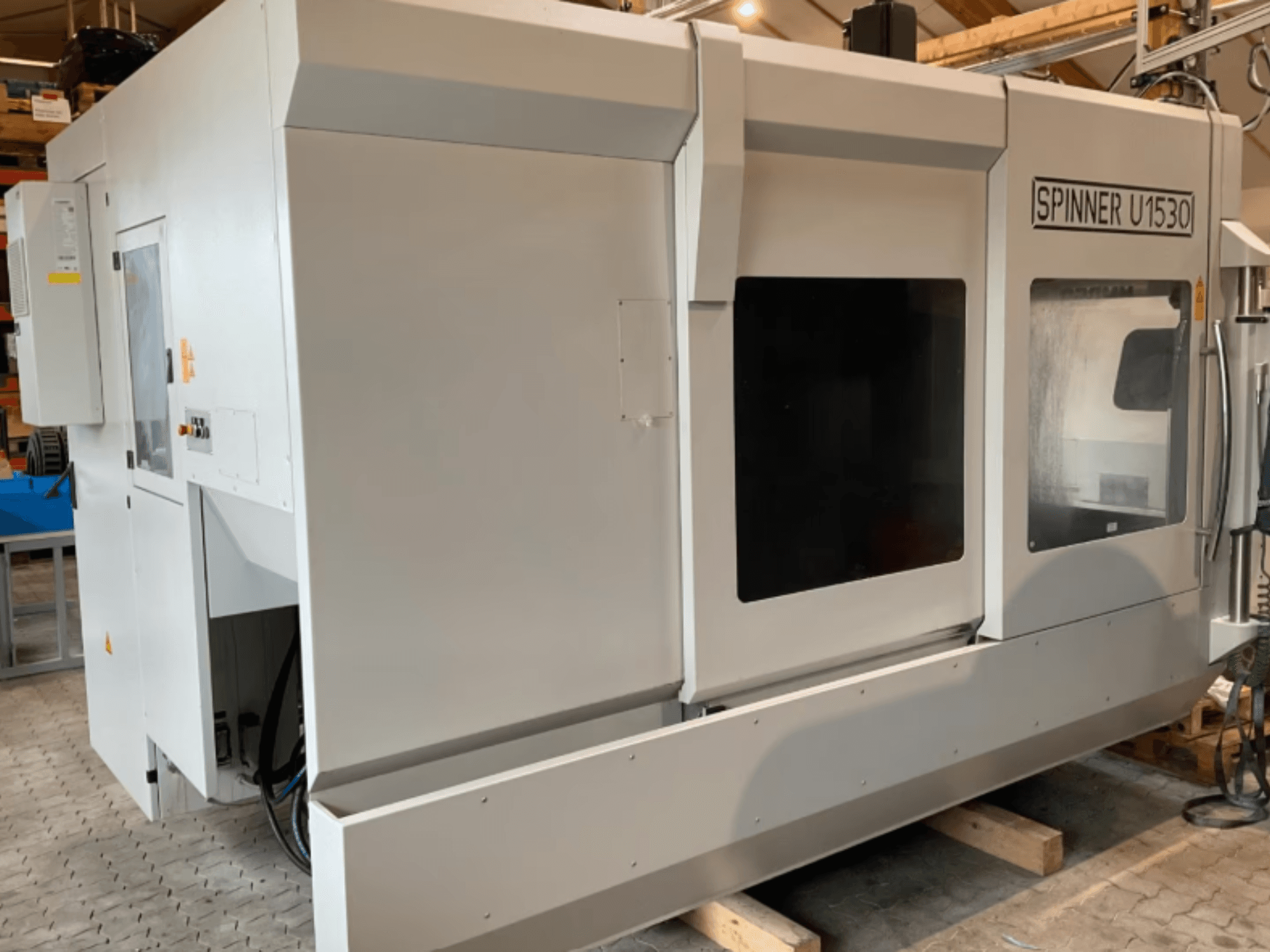

SPINNER - U5-1530DE-MIL-SPI-2021-00001

- Numero di assi: 5 assi simultanei

- Configurazione del tavolo: Sezione fissa rigida (Starrtisch U-1530) combinata con un tavolo rotante/inclinabile a 2 assi (SPRT650 / Versione T)

- Velocità mandrino: fino a 12.000 giri/min (opzione mandrino avanzato)

- Cono mandrino: SK40

- Capacità magazzino utensili: 54 posizioni

- Potenza di cortocircuito della rete (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul in kW)

- Potenza allacciata: 26 kVA

- Tensione nominale: 3~ 400 V + N + PE

- Corrente nominale del dispositivo di protezione (In): 50 A

- Corrente nominale di esercizio (Ib): 42 A

- Frequenza di rete: 50 / 60 Hz

- Tipo di rete, tipo di collegamento: TN-Netz (5 fili) con punto neutro a terra e collegabile

- Interruttore differenziale (RCCB): senza FI-Schalter (consigliato)

- Sistema di controllo: SIEMENS 840D-SPIOS V1 (piattaforma SINUMERIK 840D sl sl SPIOS V2)

- Sistema di misura: scale lineari X/Y/Z (U-1530 Advanced) abbinate a una sonda di contatto 3D BLUM per pezzi e a un sistema di misura degli assi B/C

- Raffreddamento attraverso il mandrino (IKZ): Sì, con unità CTS ad alta pressione e serbatoio ad alta pressione (BAZ 70 bar)

- Frenatura assi rotanti: freni idraulici sugli assi B + C con giunto rotante a 2 vie (70/7 bar)

- Intervallo di temperatura ambiente: 15 °C < T < 35 °C

- Umidità relativa: <= 70% a 20 °C

- Peso totale della macchina: ~10.500 kg (macchina base) + ~377 kg (trasportatore trucioli) + 170 litri di volume del refrigerante

- Lingua principale: tedesco

- Seconda lingua: inglese

- Terminale di controllo portatile multifunzionale: incluso

- Shopmill: incluso

- Asse rotante di lavorazione a 4 assi: incluso

- Simulazione 3D: inclusa

- Riconoscimento del materiale residuo: incluso

- Registrazione simultanea della lavorazione: inclusa

- Funzioni di spegnimento automatico: incluse

- Misurazione cinematica: inclusa

- Superficie avanzata: inclusa

- Interpolazione spline: inclusa

- 2 GB di memoria aggiuntiva: inclusa

- Funzioni del sistema di tastatura: incluse

- Sistema di raffreddamento + trasportatore a U U1530: incluso

- Soffio d'aria sulla testa del mandrino: incluso

- Aria compressa attraverso il mandrino di fresatura: inclusa

- Pistola di lavaggio: inclusa

- Sportello robot, destro: incluso

- Base interfaccia UNIROB-V2021: inclusa

- Documentazione digitale: in tedesco

- Occhielli per lo scarico con gru: inclusi

- Verniciatura standard: inclusa

- Esecuzione elettrica: EUROPA-ST

- Pressione idraulica del sistema: 68 bar

- Pressione idraulica di serraggio (4°/5° asse): 35 bar

- Pressione di esercizio pneumatica: 6 bar

- Consumo di aria compressa: 180 litri/min (norma)

- Emissione acustica massima: 73 dB(A) in condizioni di funzionamento normale
