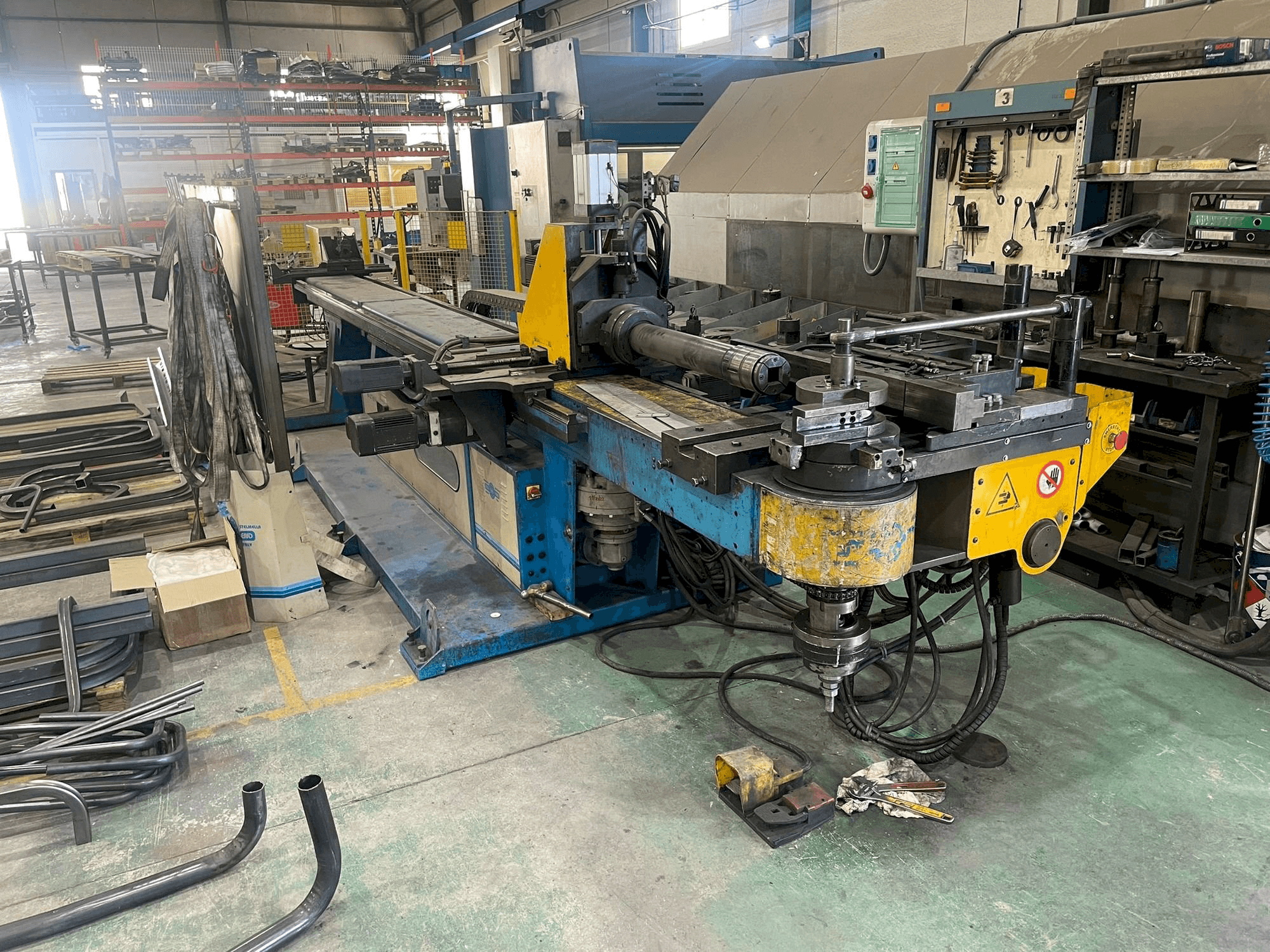

STAR-BEND STAR 800 CN6/GEN/L

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Raggio di curvatura interno minimo (_1) con albero standard (Ø 60 mm) <= 40 mm
  • - Raggio di curvatura massimo con braccio standard (sull'asse del tubo) 320 mm
  • - Raggio di curvatura massimo con braccio speciale (sull'asse del tubo) 600 mm
  • - Lunghezza utile sul mandrino (_3) 6000 mm
  • - Collo del mandrino (sopra il centro dello stampo) 1200 mm
  • - Altezza della testa (dal centro della gola dello stampo) 520 mm
  • - Altezza di lavoro dal centro dello stampo al pavimento (_2) 1210 mm
  • - Angolo di curvatura massimo 220°.
  • - Passo interno del posizionamento 80 mm
  • - Corsa del carrello di serraggio regolabile 120 mm, corsa del mandrino regolabile (_2) 0-100 mm, corsa della slitta di contrasto regolabile 120 mm
• Vantaggi qualitativi della macchina:
  • - Velocità di precisione: max. Velocità di piegatura (asse y)(*2) 90°/1".
  • - Velocità massima di traslazione (asse x) velocità di traslazione (asse x) 1000 mm/1".
  • - Velocità massima di rotazione (asse z) velocità di rotazione (asse z) 360°/1".
  • - Ripetibilità della velocità di traslazione (asse x) +/- 0,1 mm.
  • - Ripetibilità dell'angolo di flessione (asse y) +/- 0,1°.
  • - Ripetibilità angolo di rotazione (asse z) +/- 0,1°.
  • - Produttività massima (con curve a 90°) 500 cicli/ora
