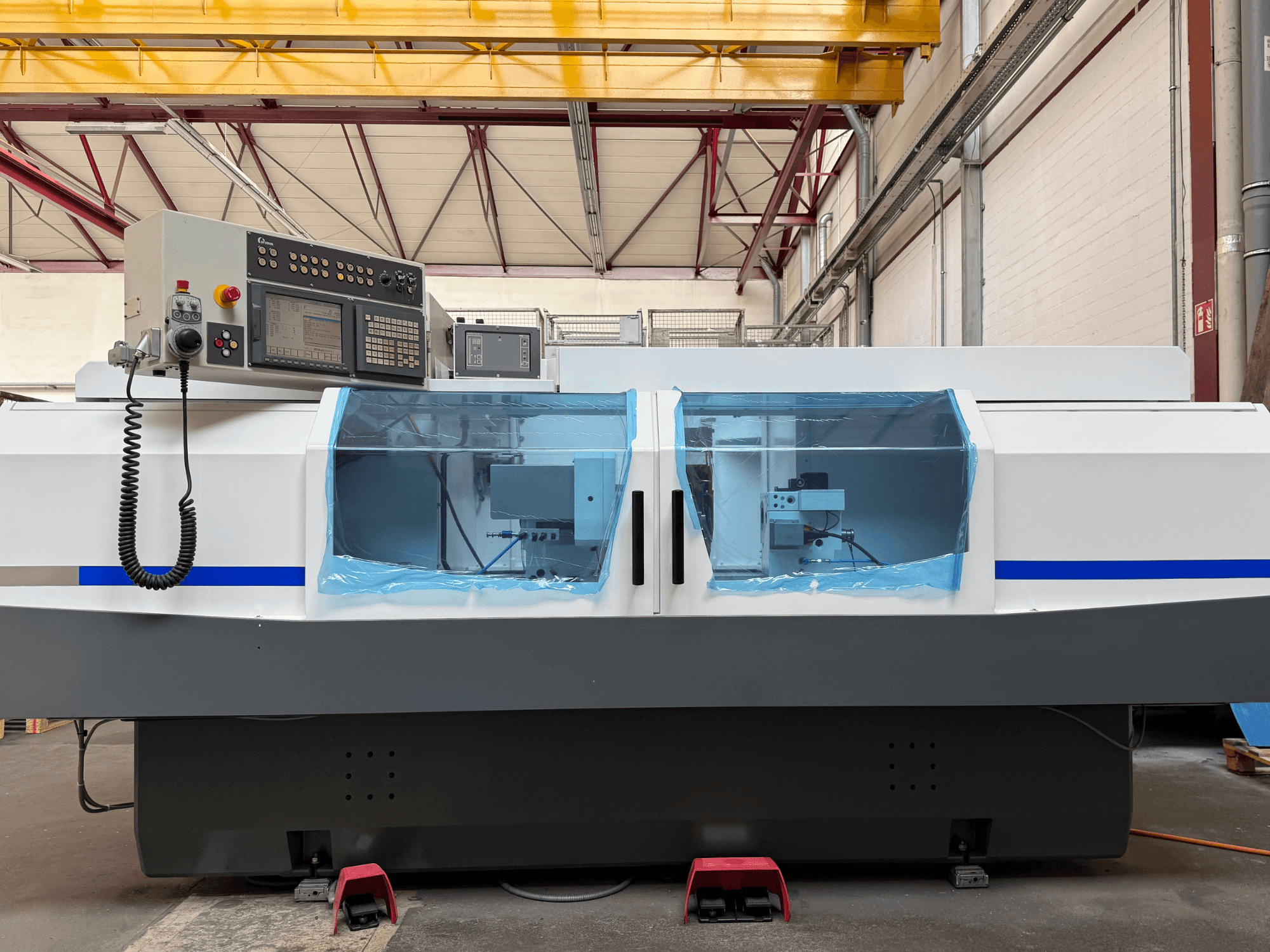

STUDER - S33 CNCCH-GRI-STU-2005-00001

- completamente revisionato nel 2026

- Ore di funzionamento: 0 ore dopo la revisione

- Altezza al centro: 175 mm

- Interasse: 1000 mm

- Base della macchina: fusione minerale Granitan S103

- Corsa: 285 mm (asse X) x 1150 mm (asse Z)

- Azionamento asse X: servomotore CA e vite a ricircolo di sfere, angolo 0°, velocità di avanzamento 0,001–5,000 mm/min

- Azionamento asse Z: servomotore CA e vite a ricircolo di sfere, velocità di avanzamento 0,001–10,000 mm/min

- Sistema di misura: scala incrementale per gli assi X e Z, risoluzione 0,0001 mm

- Testata di rettifica: universale per rettifica esterna e interna, dentatura Hirth 1° (da -15° a +195°)

- Mandrino motore (Pos. 2): 7,5 kW, da 1.400 a 3.200 giri/min, velocità di taglio programmabile max. 50 m/s

- Protezione per la rettifica esterna: mola di diametro 500 × 63 mm F1 (80 mm F5) con protezione automatica contro il contatto

- Mandrino di rettifica interna (Pos. 3): mandrino di rettifica interna Studer a trasmissione a cinghia (180°) con convertitore di frequenza

- Testa di lavoro: universale, montata su cuscinetti a rulli, cono MK5, punta esterna cilindrica D. 70 mm, foro mandrino D. 28 mm, bloccaggio manuale del mandrino

- Azionamento della testa di lavoro: servomotore CA da 1,8 kW, campo di velocità 1–1500 giri/min, velocità di avanzamento a scatti 1–50 giri/min

- Peso del pezzo: max. 80 kg tra i centri

- Contropunta: cono MK4, corsa 35 mm, diametro del cannone 50 mm, retrazione idraulica del cannone con monitoraggio, regolazione di precisione manuale di +/- 0,04 mm

- Sollevatori pneumatici: sollevamento pneumatico per un facile spostamento della testa di lavoro e della contropunta

- Sistema di controllo: Fanuc 21i-TB con touch screen a colori da 10,4", PLC integrato, 32 KB di memoria utente, 400 slot di memoria per i programmi

- Alimentazione: 400 V ± 10%, 50 Hz ± 1 Hz, tensione di comando 24 V CC

- Dotazioni opzionali:

- Sistema di rilevamento a contatto Dittel Sensitron 6 con sensore magnetico (1 pz.)

- Sonda attiva Movomatic C25 LP

- 3 elementi di livellamento

- Unità di climatizzazione per armadio elettrico

- Unità di comando portatile Euchner

- Portapezzi girevole per rettifica interna

- Posizione di parcheggio per contropunta

- 3 mandrini Studer a trasmissione a cinghia per rettifica interna (24.000 giri/min / 40.000 giri/min / 60.000 giri/min)

- Pedale per il comando manuale dell’asse C a porte aperte

- Pedale per l'azionamento del dispositivo di serraggio (contropunta)

- Interfaccia elettrica per la ravvivatura rotante (mandrino opzionale)

- Controllo Movomatic ES 124 con misurazione in corso di lavorazione (testa di misura opzionale)

- 8 flange per mole usate per la rettifica esterna

- Vari centri MK4 nuovi

- Vari ravvivatori

- Funzionalità aggiuntive: in grado di eseguire la rettifica di filetti e di forme (il software deve essere richiesto direttamente alla Fritz Studer AG)
