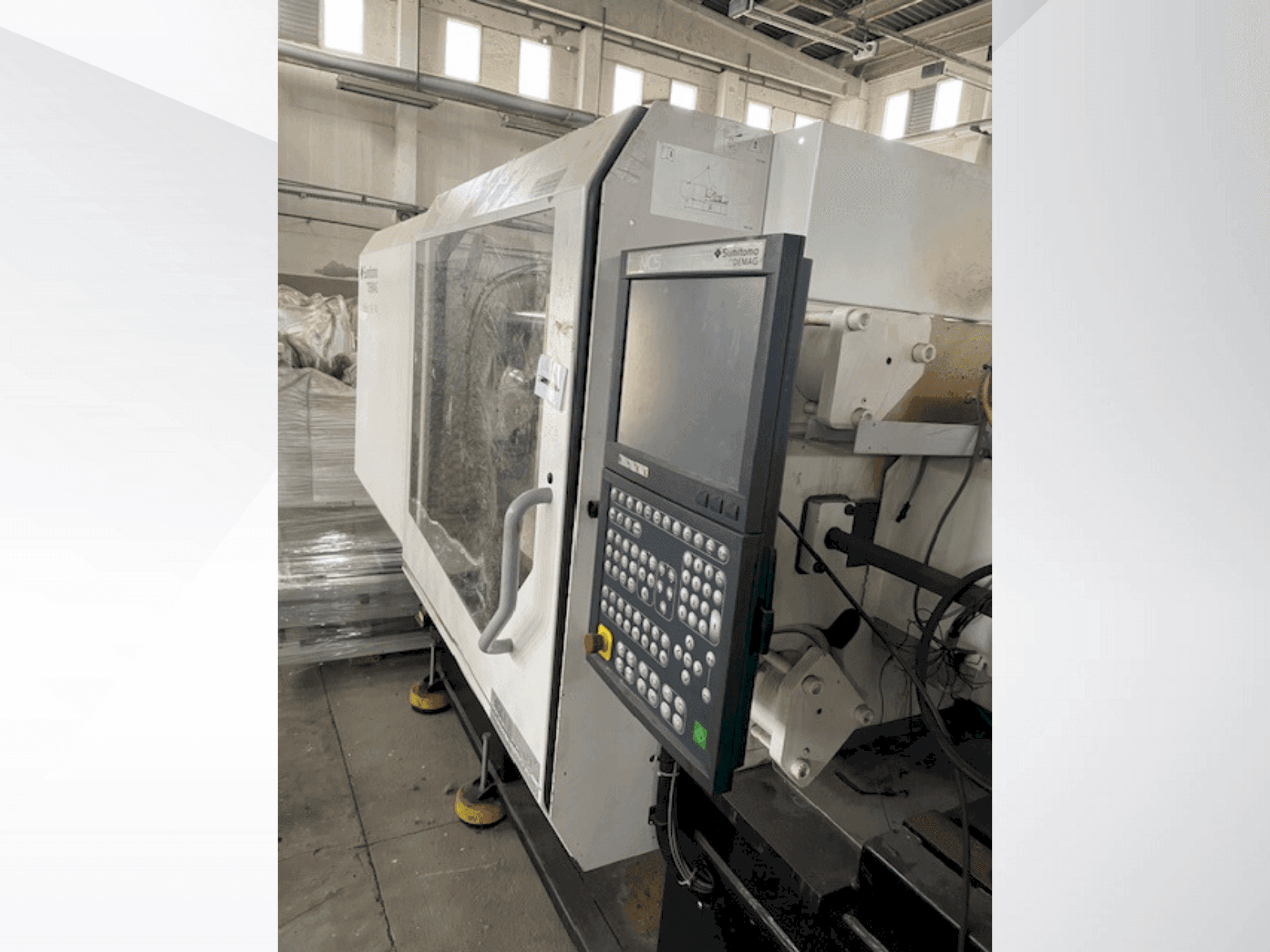

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Dotazione supplementare

• Sepro Robot SDR 11

Vantaggi della macchina

Vantaggi tecnici della macchina

• Unità di serraggio: 160 / forza di bloccaggio: 1760 kn / corsa di apertura max: 495 mm / altezza di montaggio dello stampo, min: 275 mm / altezza di montaggio dello stampo, max: 585 mm
• Distanza tra i piani, max: 1080 mm / piani di montaggio dello stampo (h x v): 760 x 785 mm / distanza libera della colonna (h x v): 520 x 520 mm
• Corsa dell'espulsore: 125 mm / forza di espulsione: 35 kn
• Unità di iniezione: 340 / diametro vite: 35 mm / rapporto l/d: 20 / flusso di iniezione (ps) senza accumulatore: 288 cm³/s
• Corsa di dosaggio: 162 mm / corsa ugello, max: 350 mm / profondità di immersione dell'ugello (svo): 20 mm / pressione di contatto dell'ugello: 30 kn
• Capacità della tramoggia del materiale: 35 l / velocità di iniezione, max. Standard: 300 mm/s / velocità di iniezione, max. Aumentata: 500 mm/s
• Peso netto senza riempimento d'olio: 7300 kg

Informazioni extra

Interfacce elettriche e pneumatiche: Prese: 2 x Schuko (1Ph, 230V, 10A)/ 2 x IECEE (3Ph, 400V, 16A) - disinserite tramite interruttore principale/ Presa Schuko aggiuntiva a listino (stesso valore nominale)/ Valvole: 1 x valvola pneumatica 5/2 su piastra mobile (programmabile)/ 2 valvole pneumatiche 5/2 su piano fisso (programmabili)/ I/O: 3 ingressi digitali / 3 uscite digitali (liberamente programmabili)/ Morsettiera esterna all'armadio di comando/ Aria e raffreddamento: Alimentazione e tubazioni dell'aria centrale/ Sistema di raffreddamento: ciclo aperto/ Regolatore dell'acqua di raffreddamento: 4 circuiti con indicazione della temperatura (max. 10 l/min per circuito)/ Collegamento acqua separato per il raffreddamento (stampo + macchina)/ Spegnimento per il raffreddamento dello stampo (tempo programmabile)/ Caratteristiche meccaniche e di movimento della macchina: Colori della pinza e del gruppo di iniezione: Nero Jet (RAL9005): letto, stazione di pompaggio, armadio di comando inferiore/ Bianco segnale (RAL9003): gruppo pinza, gruppo iniezione, protezioni, coperchi, porte di sicurezza/ Disposizione dei piani di stampaggio: Standard E (simile a EUROMAP, marzo 1996)/ Nessun piano di espulsione laterale/ Espulsore: tenuto in posizione anteriore contro l'espulsore dello stampo a molla/ Altezza stampo standard/ Velocità di chiusura standard/ Movimento attivo solo quando la protezione è chiusa/ Vite: resistente all'usura, barile nitrurato, L:D standard, diametro 35 mm/ Valvola di non ritorno: tipo ad anello in 3 pezzi/ Controllo, programmazione e monitoraggio: Ingressi/uscite e sequenza di serraggio: liberamente programmabili/ Programmi di commutazione (ad es. ciclo a secco, contatore di scarti all'avvio, raffreddamento temporizzato)/ Processo di iniezione: Forza di iniezione con velocità massima di iniezione: 200 mm/s/ Contropressione programmabile tramite poligono a 6 punti/ Commutazione della pressione di follow-up in base alla pressione di fusione/ Follow-up, contropressione, dosaggio: controllo ad anello chiuso/ Controllo della temperatura della gola di alimentazione: ad anello chiuso, max 90°C ±9°C/ Forza di tenuta dell'ugello ridotta (programmabile)/ Forza di chiusura: controllo ad anello chiuso/ Protezione attiva dello stampo: basata su sensori durante la chiusura/ Controllo del canale caldo: 5 zone integrate (2,75 kW totali) Display, software e dati: Display dati a colori PDA (Acquisizione dati di processo): Controllo al 100% con registrazione grafica dei parametri/ Grafici sovrapposti per più cicli/ Esportazione di dati statistici esterni/ Rapporti di modifica e indicatori di manutenzione/ Schermi liberamente programmabili/ Movimento flessibile per l'espulsore e l'unità di iniezione/ Interfaccia per: Dispositivo di manipolazione (CAN Bus)/ Fascia riscaldante dell'ugello (solo spina)/ Dispositivo di dosaggio (segnale di "dosaggio" privo di potenziale)/ Monitoraggio della piastra di espulsione (per la protezione dello stampo)/ Accesso remoto: WC5 - DPG World Connect/ Caratteristiche di sicurezza: Arresto di emergenza sul lato non operatore/ Forza di tenuta dell'ugello attiva solo a stampo chiuso/ Indicatore luminoso lampeggiante/ Porte di sicurezza e interblocchi di protezione/ Altre caratteristiche meccaniche/ Installazione/ Supporti antivibranti/ Design europeo di base/ Alimentazione elettrica: 400V ±10%, 3Ph + N + PE, 50 Hz/ Connessioni comuni tra linea di azionamento e linea di riscaldamento/ Chiusura della tramoggia con funzione di svuotamento (tramoggia del materiale non inclusa)
