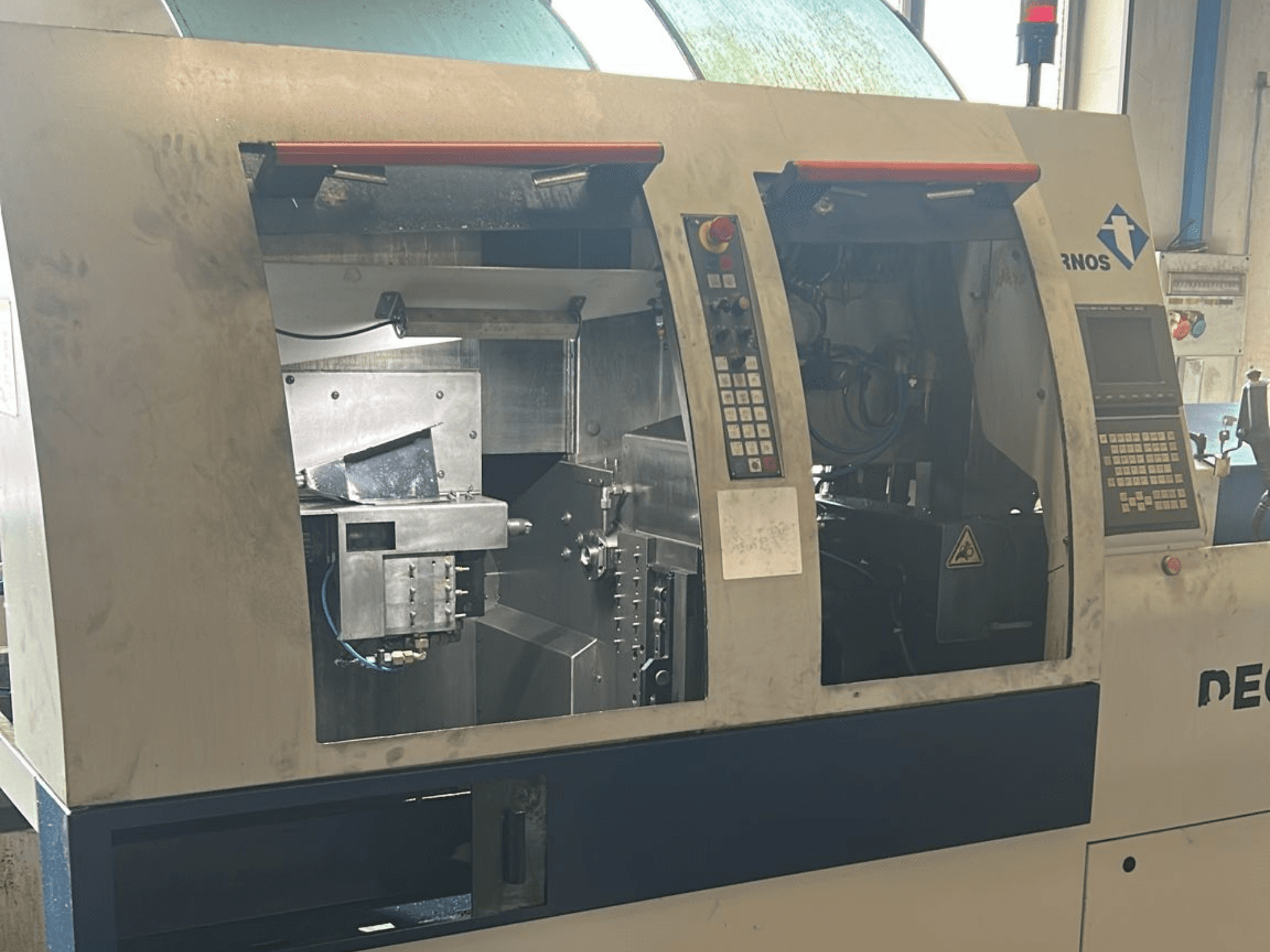

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Capacità:

  • Diametro massimo della barra: 13 mm

• Assi:

  • Numero di assi: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Mandrino principale (S1):

  • Capacità massima della barra: 16 mm

  • Diametro minimo consigliato della barra: 3 mm

  • Lunghezza massima del pezzo: 160 mm

  • Tipo di pinza: Schaublin F20

• Sottomandrino (S2):

  • Diametro massimo del pezzo: 16 mm

  • Lunghezza massima del pezzo (contro-operazione): 160 mm

  • Velocità del mandrino: 100-12.000 giri/min

  • Forza di serraggio: 730 daN

• Corse degli assi:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Velocità di avanzamento:

  • Velocità massima dell'asse: 20 m/min

• Boccola di guida:

  • Passaggio massimo della barra: 16 mm

• Sistema di utensili:

  • Sistema di utensili lineare (anteriore + posteriore)

  • Numero di posizioni utensile: 6 (3 assiali + 3 trasversali)

  • Distanza tra gli utensili: 38 mm

  • Numero massimo di utensili rotanti: fino a 3

• Utensili motorizzati (S3):

  • Velocità massima: 8.000 giri/min.

  • Potenza: fino a 1,1 kW

  • Capacità di foratura: fino a 8-10 mm

  • Capacità di maschiatura: M6-M8

• Operazioni di contrasto:

  • 3 posizioni di lavoro

  • Capacità di lavorazione completa (tornitura, foratura, maschiatura, filettatura)

• Sistema di raffreddamento:

  • Capacità olio: 200 L

  • Serbatoio trucioli: circa 100 L

Dotazione aggiuntiva

• Alimentatore di barre (integrato):

  • Lunghezza massima della barra: 3,3 / 3,85 / 4,2 m

  • Lunghezza minima della barra: 1,2 m

  • Gamma di diametri delle barre: 3-16 mm

• Scaricatore di pezzi

• Sistema a bagno d'olio

• Interfaccia RS232

• Illuminazione dell'area di lavoro
