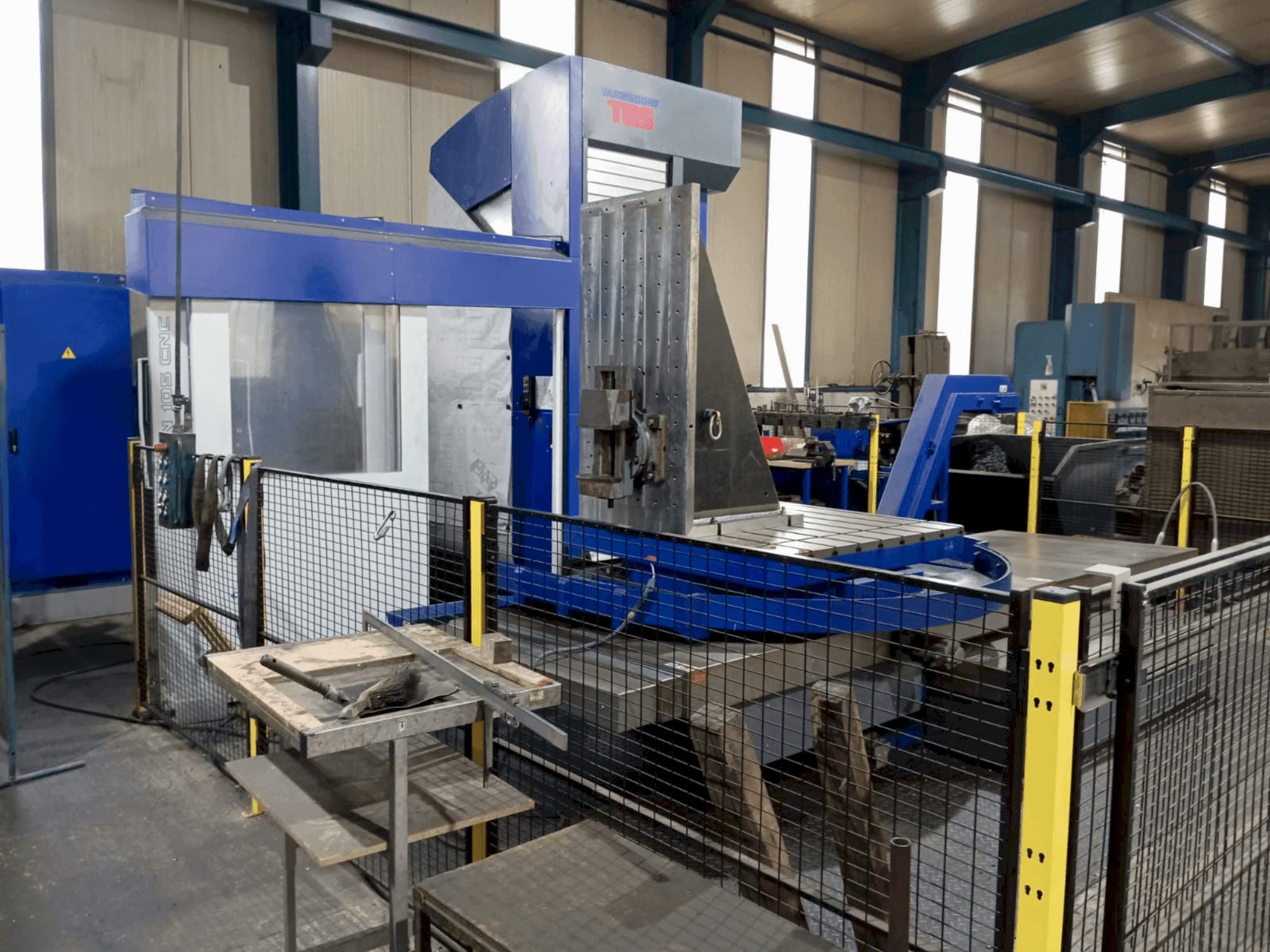

Vista frontale della macchina TOS Vansdorf WHQ 105

TOS - Vansdorf WHQ 105DE-OTH-TOS-2020-00001

355.000 €
prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta
Scarica PDF

Hai altre domande? Contattaci!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questa alesatrice a 3 assi TOS Vansdorf WHQ 105 è stata prodotta nel 2020. È dotata di un sistema di controllo Heidenhain TNC 640, una testa di fresatura universale e un azionamento meccanico del mandrino. Il design della macchina prevede dimensioni X = 1.800 mm, Y = 1.250 mm, Z = 1.250 mm e L = 630 mm. L'area di serraggio della tavola è di 1.400 x 1.400 mm con una capacità di carico massima di 5.000 kg. Se desiderate ottenere capacità di alesatura di alta qualità, prendete in considerazione la macchina TOS Vansdorf WHQ 105 che abbiamo in vendita. Contattateci per maggiori informazioni.

Panoramica

  • marca: TOS
  • anno: 2020
  • MODELLO: Vansdorf WHQ 105
  • tipo di applicazione: Altri attrezzi
  • Località: Germania
  • tipo di macchina: Alesatrice (Metallo)
  • marca unità di controllo: HEIDENHAIN

Informazioni tecniche - TOS Vansdorf WHQ 105

Informazioni generali

  • Lunghezza macchina: 1250 mm
  • Larghezza macchina: 1800 mm
  • Altezza macchina: 1250 mm

Sistema di controllo

  • Marca: HEIDENHAIN
  • Modello: TNC 640

Trasmissione principale

  • Intervallo di velocità del mandrino: 3000 rpm 1/MIN
  • Potenza motore mandrino: 20 kW
  • Cono di adattamento: ISO 50
  • Numero di assi: 3

Piano di lavoro

  • Carico piano di lavoro: 5000 kg

    Dotazione supplementare

    • - Radiatore olio Schimpke DK 28-V
    • - Sistema di filtraggio a nastro CHOV 20 bar con due circuiti di raffreddamento
    • - Raffreddamento interno attraverso il mandrino di lavoro a circa 20 bar
    • - Raffreddamento esterno a 3 bar
    • - Serbatoio del refrigerante da 900 l con schiumatoio dell'olio RAPID 3 montato
    • - Testa di fresatura universale - collegabile manualmente

    Informazioni aggiuntive

      Vantaggi della macchina

      • Vantaggi tecnici della macchina:
        • - Area di serraggio del tavolo: 1400 x 1400 mm
        • - Max. Coppia ammissibile del mandrino: 1000 nm
        • - Sistema di controllo acceso: 4549 ore
        • - Macchina accesa: 1793 ore
        • - Esecuzione del programma: 618 ore
        • - Idraulica: 6 ore
        • - Diametro della superficie del mandrino: 128. 57 h5 mm
        • - Rapporto di trasmissione meccanica del mandrino: 1:1
        • - Campo di rotazione delle sezioni della testa - gradi: 2x ±180

      Informazioni extra

      • - Trasportatore di trucioli standard: X = 1800 mm Angolo di inclinazione: 60° Velocità del nastro: 4,35 m/min Larghezza del nastro trasportatore: 175 mm Larghezza totale del nastro trasportatore: 291 mm Distanza tra le maglie: 63 mm Potenza del motore: 0,55 kW Sonda 3D con trasmissione wireless, tipo RWP 38.41 Marchio M & H per controllo Heidenhain Cono ripido DIN 69871 SK 50 con cavo per controllo TNC 640 HSCI, incluso cavo Bidi da 15 m

    *Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
