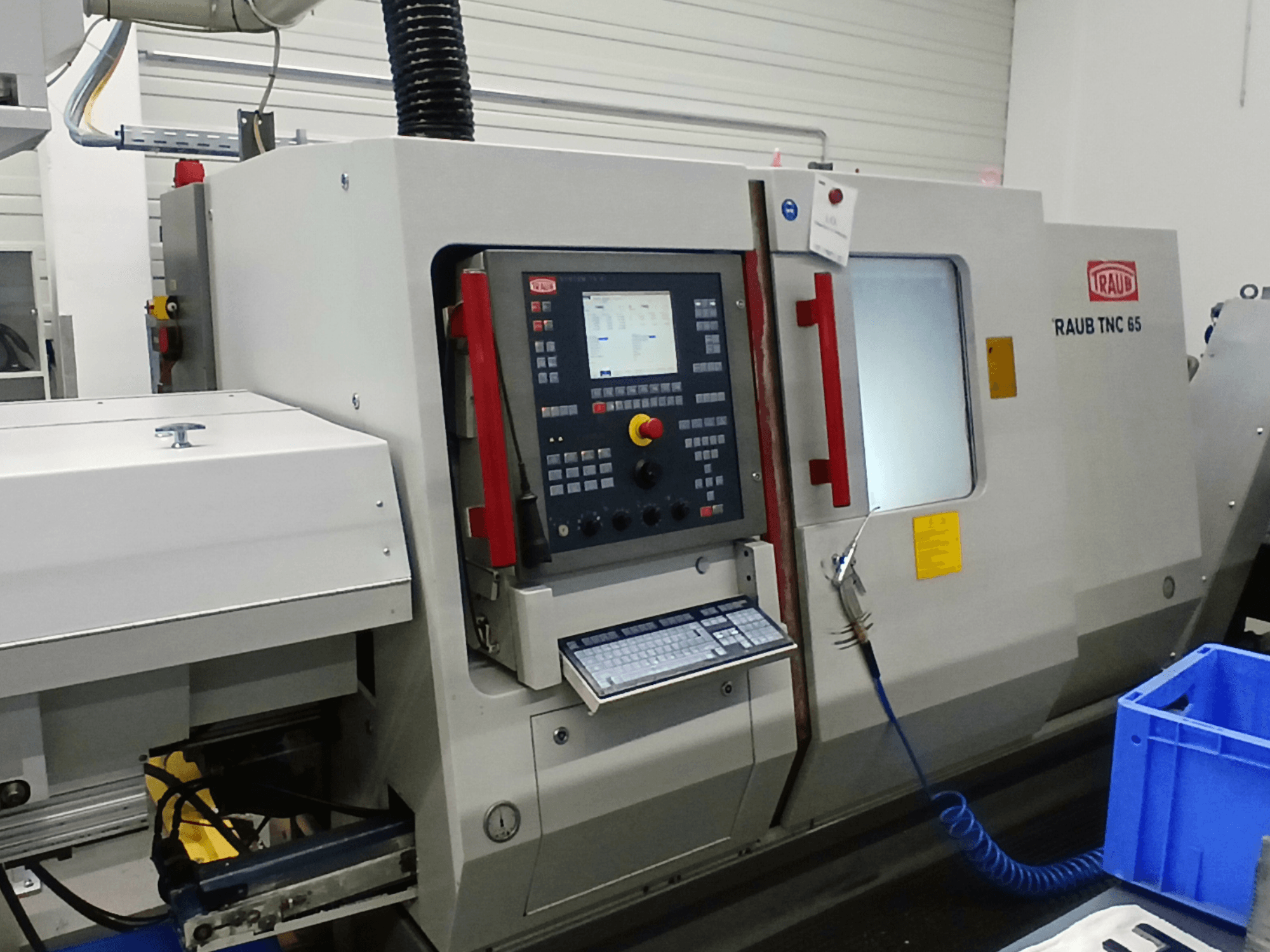

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Sistema di controllo: TX8i con processore RISC a 64 bit ad alte prestazioni e processore PLC aggiuntivo ad alte prestazioni, PC integrato
- Comando TX8i con schermo piatto a colori TFT e volantino elettronico
- Trasformatore multirange per 460V / 400V / 380V / 220V / 200V, 50 Hz
- Tensione di funzionamento della macchina: 400V 50 Hz
- Tensione di funzionamento degli accessori: 230V 50 Hz
- Tensione di controllo: 24V DC
- Progettato per la lavorazione di metalli e plastiche con tagliente definito
- Lunghezza massima di tornitura: 450 mm
- Foro del mandrino principale: 65 mm
- Foro passante del mandrino: 65 mm
- Diametro massimo di serraggio a seconda del sistema di pinze: 60 mm
- Diametro del cuscinetto anteriore: 66 mm
- Pinza standard: DIN 6343
- Diametro massimo di serraggio: 65 mm
- Coppia del mandrino principale: 230 Nm
- Asse C del mandrino principale a controllo numerico
- Velocità di traslazione/alimentazione rapida dell'asse X: 7,5 m/min
- Forza di avanzamento dell'asse X al 100% del ciclo di lavoro: 5000 N
- Vite a sfera asse X: 32×5 mm
- Velocità di traslazione/alimentazione rapida dell'asse Z: 10 m/min
- Forza di avanzamento dell'asse Z al 100% del ciclo di lavoro: 8000 N
- Vite a sfere asse Z: 32×10 mm
- Velocità di traslazione/alimentazione rapida dell'asse Y: 3 m/min
- Corsa asse Y: ±35 mm
- Forza di avanzamento dell'asse Y al 100% del ciclo di lavoro: 8000 N
- Vite a sfera asse Y: 25×5 mm
- Stazioni utensili: 10 (14 opzionali)
- Dimensioni del portautensili: Ø30×55 mm
- Dimensioni del portautensili alternativo: Ø25×48 mm
- Dimensione del gambo dell'utensile: 20×20 mm
- Dimensioni del gambo alternativo: 16×16 mm
- Velocità massima del contromandrino: 4000 rpm
- Diametro massimo di serraggio del contromandrino: 65 mm
- Potenza del contromandrino: 11 kW
- Gamma di potenza costante del contromandrino: 1:8
- Coppia del contromandrino: 210 Nm
- Velocità di traslazione/alimentazione rapida del contromandrino: 10 m/min
- Corsa del contromandrino: 520 mm
- Forza di avanzamento del contromandrino al 100% del ciclo di lavoro: 6000 N
- Vite a sfere del contromandrino: 32×20 mm
- Asse C del contromandrino con controllo sincrono della velocità
- Torretta di azionamento utensili 1: 3,1 kW, 4000 giri/min.
- Torretta di azionamento utensili 2: 3,1 kW, 4000 giri/min.
- Monitoraggio utensili TX8i con controllo dell'usura e della rottura tramite monitoraggio del motore dell'asse
- Filettatura senza mandrino di compensazione
- Software TRAUB Polyform per la programmazione della fresatura con asse C (frontale, longitudinale, superficie cilindrica)
- Predisposizione per la connessione alla rete Ethernet con interfaccia RJ45
- Software per contromandrino asse Z/V con posizione finale definita (trasferimento della faccia)
- Pressione del sistema idraulico: 70 bar
- Capacità del serbatoio idraulico: 70 l
- Pressione della pompa del refrigerante: 12 bar
- Capacità del serbatoio del refrigerante con trasportatore di trucioli: 435 l
- Carico elettrico collegato: 39 kW
- Peso della macchina con contromandrino e quadro elettrico: 5200 kg
- Livello di rumorosità: 73 dB(A)
- Temperatura ambiente consentita: 5-40 °C
- Umidità relativa massima a 40 °C: 50 %
- Area di lavoro sezione torretta: 450 mm
- Area di lavoro fino al contro-mandrino: 520 mm
- Area di lavoro totale: 728 mm
- Distanza minima F dal contorno del contromandrino: 127 mm

- La macchina dispone di un asse Y sulla torretta 1, ma non sulla torretta 2.

Attrezzatura aggiuntiva

- Dispositivo di scarico pezzi con pinza nella torretta 2
- Trasportatore di trucioli a nastro incernierato, altezza di scarico 1200 mm
- Sistema di raffreddamento ad alta pressione con stadi di pressione programmabili 20 / 5 bar
- Predisposizione per sistema di aspirazione e filtraggio, attacco Ø200 mm, presa 400V
- Predisposizione per interfaccia alimentatore di barre DNH 61
