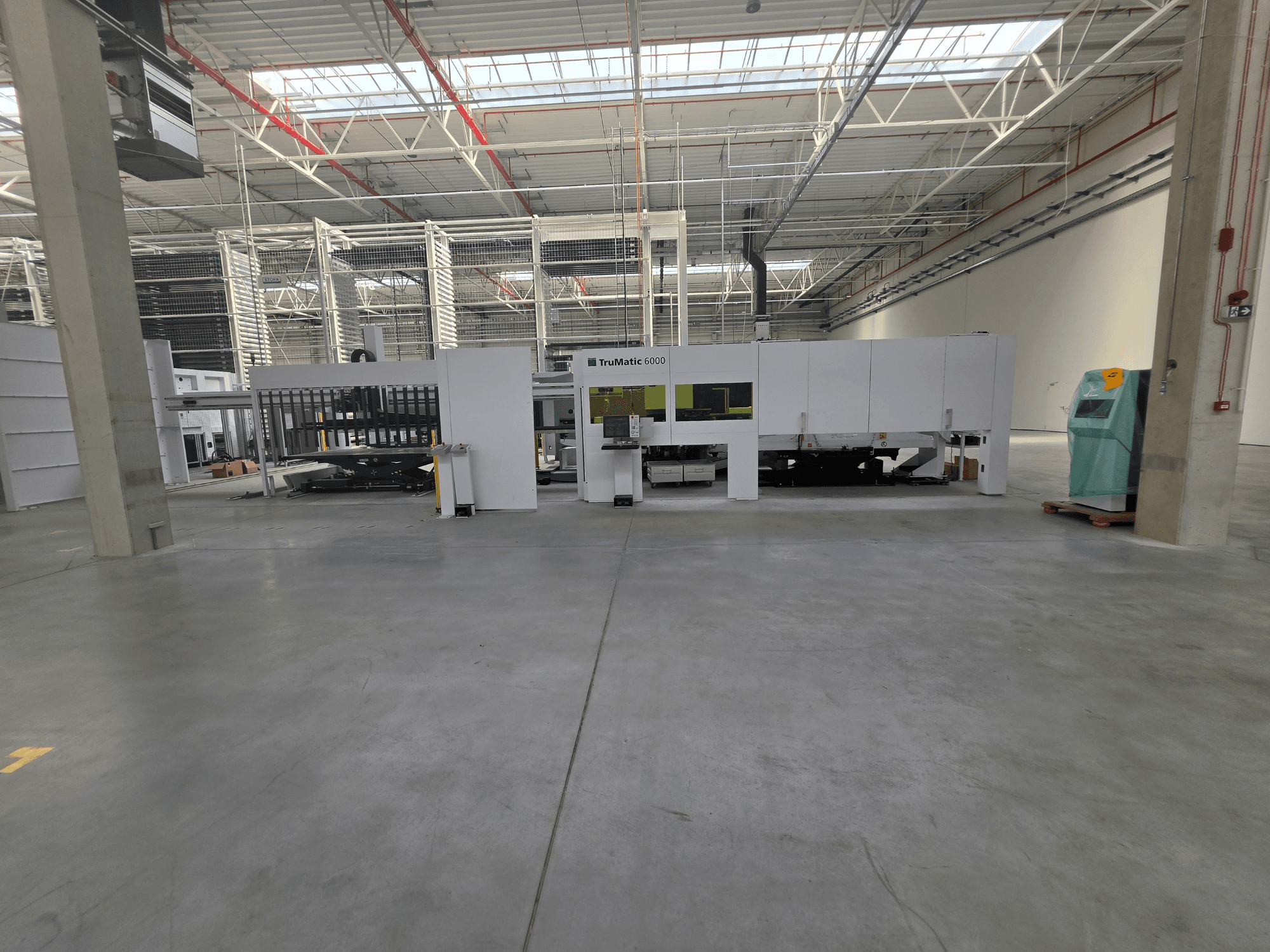

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Sorgente laser: laser a stato solido TruDisk 3001, 3.000 W, trasmissione del fascio tramite fibra ottica (10 m), testa di taglio compatta, sistema anticollisione, vetro protettivo, guida del fascio chiusa, pressione del gas di taglio programmabile

• Controllo/Sistema operativo/Interfaccia: Rexroth IndraMotion MTX CMP70; Windows Embedded; touchscreen da 17 pollici; 4 GB di memoria di programma; HDD da 320 GB; USB; RJ45 10/100 Mbit/s; teleservizio via Internet; database tecnologico integrato; gestione dei programmi NC; pianificazione della produzione; spegnimento automatico della macchina; connessione di rete per sistemi di programmazione/produzione

• Area di lavoro:

  • Punzonatura (senza riposizionamento): 3.050 x 1.550 mm

  • Taglio laser (senza riposizionamento): 3.050 x 1.550 mm

  • Combinato (senza riposizionamento): 2.500 x 1.550 mm

  • Combinato (con riposizionamento): 3.050 x 1.550 mm

  • Spessore massimo della lamiera: 6,4 mm; Peso massimo del pezzo: 230 kg

  • Dimensioni massime del pezzo tramite alette: 500 x 500 mm (laser) / 500 x 500 mm (punzonatura); tramite scivolo: 80 x 50 mm

• Assi/prestazioni:

  • Azionamenti: servomotori CA esenti da manutenzione (X/Y/C); testa di punzonatura elettroidraulica

  • Velocità massime: X 90 m/min; Y 90 m/min; simultanea 108 m/min; asse C 330 giri/min (punzonatura/filettatura)

  • Frequenze: punzonatura massima a E=1 mm: 917 colpi/min; marcatura: 2.800 colpi/min

  • Precisione: Pa ±0,1 mm; Ps ±0,03 mm; incremento minimo 0,001 mm

• Unità di punzonatura:

  • Forza: 180 kN; testa elettroidraulica; portautensili rotante a stazione singola

  • Circonferenze utensile: punzonatura 76,2 mm; formatura 101,6 mm; opzionale 110 mm

  • Tempi di cambio: base 3,2 s; MultiTool 0,3 s

  • Magazzino: 25 posizioni lineari; 22 utensili standard; fino a 220 con MultiTool

  • Morsetti: 3 idraulici; utensili completamente ruotabili; premilamiera programmabile; compensazione della lunghezza dell’utensile; lubrificazione del punzone; estrazione trucioli con svuotamento automatico del tubo e stima del livello di riempimento; contatore di corse; monitoraggio del livello del lubrificante per utensili; compatibile con WhisperTools

• Funzioni di formatura/punzonatura:

  • MultiTool; MultiBend; filettatura (M2,5–M10); marcatura/goffratura superficiale; morse mobili verticalmente

  • MultiBend massimo: larghezza 55 mm; altezza, materiale compreso, 25 mm; angolo fino a 90°

  • Lubrificazione automatica per la filettatura; contatore di filettature

• Capacità di taglio laser (spessore massimo):

  • Acciaio dolce/da costruzione: fino a 6 mm (O₂ o N₂)

  • Acciaio inossidabile: fino a 6 mm (N₂)

  • Alluminio: fino a 5 mm (N₂)

• Funzioni laser: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; rilevamento scarti; cilindro di espulsione per pezzi tagliati al laser; registro eventi laser; regolazione automatica dell’altezza della testa di taglio

• Dotazione standard della macchina e sicurezza:

  • Telaio rigido saldato a forma di C; sistema di guida a coordinate; magazzino utensili lineare

  • 3 morsetti idraulici; riposizionamento programmabile; pedale per la chiusura dei morsetti

  • Protezione dalle radiazioni in corrispondenza della testa di taglio; due sportelli porta-pezzi da 500 x 500 mm con sensori

  • Tavole a sfere; due contenitori per pezzi finiti; contenitore per trucioli

  • Unità compatta di aspirazione e filtrazione delle polveri

  • Unità di raffreddamento ad acqua-aria (macchina e laser)

  • Riempimento iniziale dell’olio idraulico

  • Barriere fotoelettriche di sicurezza a due livelli; arresto rapido dell’azionamento; protezione contro le radiazioni laser diffuse

  • Perno di posizionamento interno destro; marcatura CE e dichiarazione di conformità

Dotazione aggiuntiva

• Monitoraggio intelligente del punzone

  • Monitoraggio ottico dell’ultima operazione di punzonatura; rilevamento della rottura del punzone; controllo automatico prima del cambio utensile

• Bloccaggio aggiuntivo/avanzato

  • Morsetti aggiuntivi per lamiere sottili; morsetti ad apertura individuale; morsetti mobili verticalmente (corsa verticale massima 12 mm); portamorsetti a chiusura automatica con sensore ottico

• Fermapezzatura pneumatico

  • Due cilindri pneumatici (a sinistra/a destra della testa di punzonatura); funzionamento indipendente dall’utensile installato

• Pacchetto per la lavorazione di lamiere sottili

  • Tavoli a spazzole per materiali delicati; sfere del tavolo di supporto a movimento verticale; utensili di espulsione per piccoli pezzi; rilevamento del rigonfiamento della lamiera

• Trasportatore di trucioli

  • Trasportatore automatico dei trucioli; contenitore dei trucioli ribaltabile per un funzionamento prolungato senza supervisione

• SheetMaster 3.000 x 1.500 mm (AK04) – carico/scarico automatico delle lamiere

  • Lamiere di scarico max. 3.000 x 1.500 mm; min. 600 x 370 mm; spessore 0,5–8 mm; peso max. della lamiera 230 kg

  • Velocità massime: X 180 m/min; Z 30 m/min; servoazionamenti digitali esenti da manutenzione

  • Caricamento/scaricamento parallelo; separazione delle lamiere; supporto di posizionamento; scarico monitorato dei pezzi tagliati al laser; area monitorata da scanner

• GripMaster 3.000 x 1.500 mm – rimozione automatica dello scheletro

  • Dimensioni massime dello scheletro 3.000 x 1.500 mm; spessore fino a 8 mm; peso fino a 230 kg

  • Altezza massima della pila 230 mm; peso della pila di telai fino a 2.000 kg

  • Pinze monitorate da sensori; impilamento automatico; pallet per telai ribaltabile; rimozione quasi parallela al caricamento della lamiera successiva

• Sistema a carrelli a doppia rotaia – Grande formato

  • Carrelli di carico/scarico doppi; carico massimo 3.000 kg; scarico massimo 3.000 kg

  • Bordo superiore del carrello 747 mm; bordo inferiore 290 mm; altezza di carico/scarico su europallet fino a 200 mm (superiore/inferiore)

  • Capacità doppia di materia prima; alimentazione a due materiali; maggiore capacità di pezzi finiti

  • Supporto alla selezione dei pezzi con SheetMaster; carico/scarico manuale del carrello in parallelo alla produzione

  • Guide adattabili; configurazioni incassate o montate a pavimento

• Integrazione con il magazzino

  • Interfaccia di stoccaggio; collegamento automatizzato al magazzino materiali

  • Integrazione con TruStore e STOPA; collegamento con TC-CELL / TruTops Fab Module Storage

  • Flusso automatizzato di produzione e materiali; scambio di dati relativi alle lamiere grezze e finite

  • Sistema di sicurezza collegato al magazzino; area di protezione dalla luce aggiuntiva; recinzione di sicurezza dove richiesto

• Utensili e preparazione degli utensili

  • Cassette RTC con piastre matrice incluse; leggere; adatte ad alte accelerazioni; fissaggio sicuro degli utensili pesanti; impugnatura ergonomica

  • Sistema di affilatura utensili QuickSharp con misurazione automatica della lunghezza dell’utensile; adatto alla riaffilatura di punzoni e WhisperTools; prolunga la durata degli utensili

  • Sistema di regolazione e misurazione dei punzoni QuickSet: controllo del gioco punzone/matrice; misurazione della lunghezza del punzone; determinazione della quantità di affilatura
