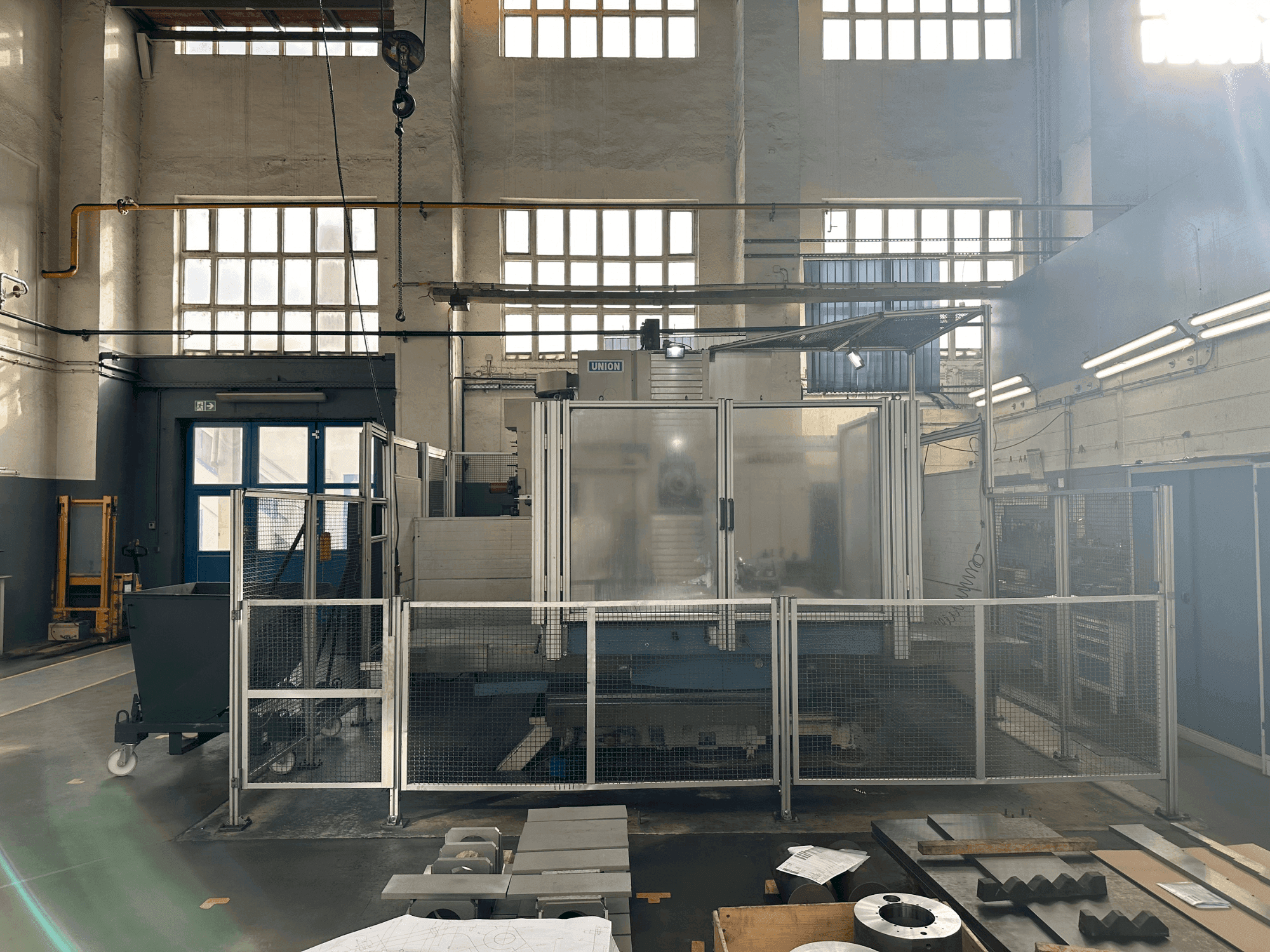

Vista frontale della macchina Union TC 110

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

UNION TC 110

Galleria foto

UNION - TC 110DE-BOR-UNI-2002-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
➤ Union TC 110 - 2002 - Fresatrice in vendita

Mostra in lingua originale

Questa fresatrice Union TC 110 a 3 assi, realizzata nel 2002, è abilmente controllata da un sistema Heidenhain TNC 426. È dotata di un cambio utensili SIDEPALSA 40 volte e di un portautensili SK50. Le dimensioni della tavola sono 1250 x 1600 mm e i movimenti sugli assi X, Y, Z e W misurano rispettivamente 2000 mm, 1600 mm, 1500 mm e 550 mm. Il suo mandrino supporta un diametro di 110 mm, aumentando la precisione con una coppia nominale di 1639 Nm e velocità fino a 4000 min^-1. Per ulteriori informazioni su questa fresatrice Union TC 110, contattateci.

Panoramica

marca: UNION
anno: 2002
MODELLO: TC 110
tipo di applicazione: Altri attrezzi
Località: Germania
tipo di macchina: Alesatrice (Metallo)
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - UNION TC 110

Informazioni generali

Lunghezza macchina: 5150 mm
Larghezza macchina: 8600 mm
Altezza macchina: 5150 mm

Unità di controllo

Modello: TNC 426
Marca: HEIDENHAIN

Trasmissione principale

Numero di mandrini: 2
Intervallo di velocità del mandrino: 4000 1/MIN
Cono di adattamento: SK50
Numero di assi: 3

Movimento

Movimento ASSE-X: 2000 mm
Corsa rapida ASSE-X: 15m/min
Movimento ASSE-Y: 1600 mm
Forza di avanzamento ASSE-Y: 16kN
Corsa rapida ASSE-Y: 15m/min
Movimento ASSE-Z: 1500 mm
Forza di avanzamento ASSE-Z: 20kN
Corsa rapida ASSE-Z: 15m/min
Movimento Asse-W: 550 mm

Utensili

Numero di index: 40
Tipo portautensili: SK50

Informazioni aggiuntive

Dotazione supplementare

Cambiautensili SIDEPALSA 40 volte
Controllo su 79431 ore // Macchina su 76080 ore // Programma eseguito 27696 ore

Vantaggi della macchina

Vantaggi qualitativi della macchina

Elevata precisione del mandrino con valori di deviazione circolare e cilindricità che garantiscono finiture di alta qualità.
La forte coppia del mandrino garantisce robuste capacità di taglio.
Dimensioni del tavolo: 1250 x 1600 mm

Vantaggi tecnici della macchina

L'unità di controllo avanzata (heidenhain tnc 426) migliora la precisione delle operazioni.
Diametro del mandrino: 110 mm
Pressione, min. : 6 bar
Diametro esterno del tubo: 8 mm
Numero di stadi di marcia: 2
Gamma di velocità ingranaggi fase 1: 5-670min-1
Gamma di velocità ingranaggi stadio 2: 671-4000 min-1
Coppia nominale del mandrino: 1639 nm
Coppia massima del mandrino: 2012nm

Informazioni extra

MACCHINA ANCORA SOTTO TENSIONE

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
