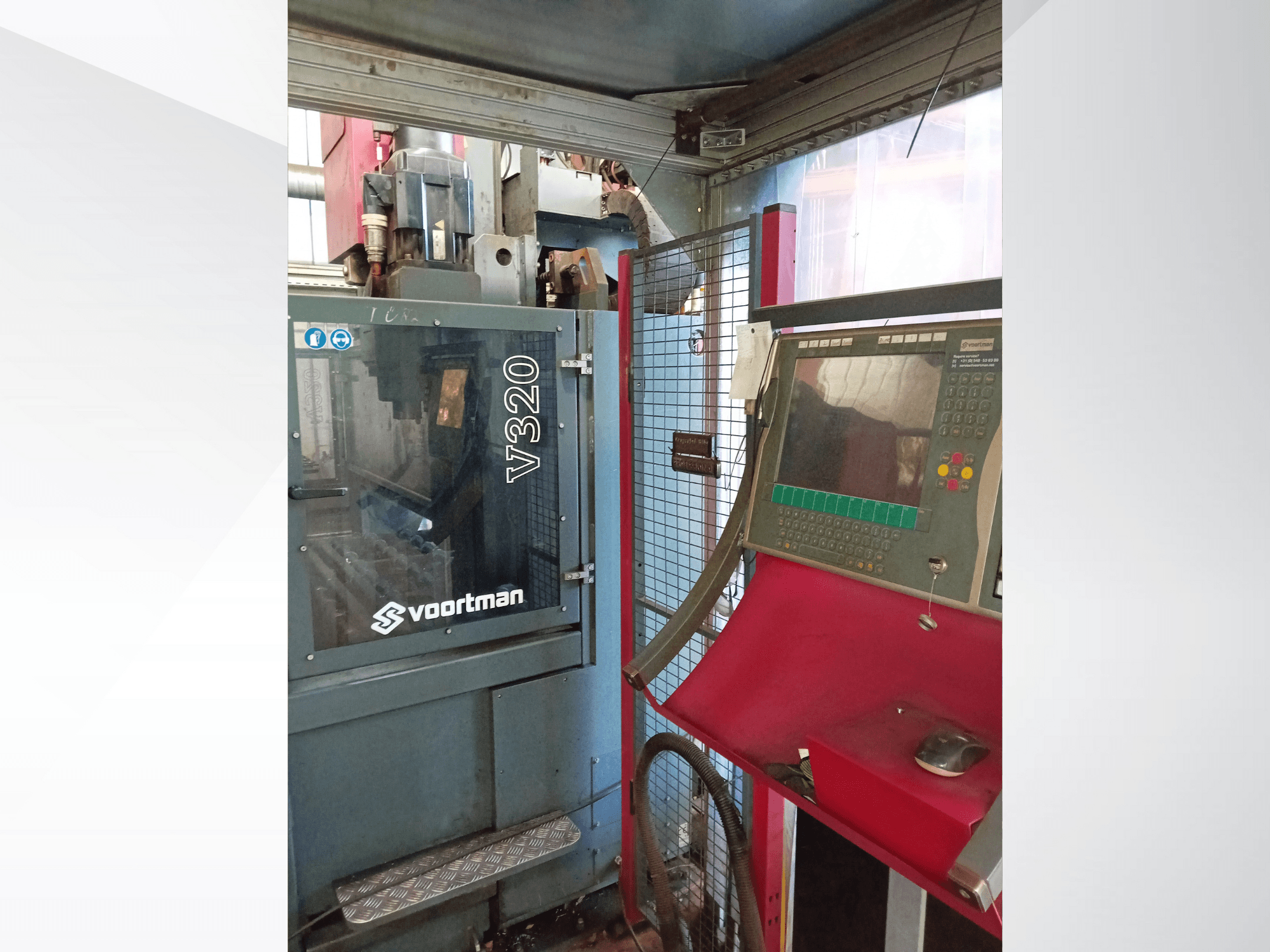

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Dimensioni del pezzo

  • Lunghezza minima/massima del pannello: 850 - 6.100 mm

  • Larghezza minima/massima del pannello: 200 - 2.050 mm

  • Spessore minimo/massimo del pannello: 6 - 75 mm

  • Capacità massima: 7.500 kg

• Unità di foratura: VD40

  • Montaggio: SK 40

  • Velocità dell'asse: 0 - 2.500 giri/min (a variazione continua, servomotore)

  • Diametro della foratura: 5 - 40 mm

  • Filettatura: M6 - M30

  • Svasatura: Sì

  • Opzione marcatura a punzone: Sì

  • Opzione di marcatura del layout (opzionale): Sì

  • Cambio utensile automatico: 2 x VTC 5/40 (2 x 5 posizioni)

  • Lubrificazione/raffreddamento: Raffreddamento interno, aria/olio

  • Montaggio idraulico: Sì

  • Carico nominale: 30 kW

• Alimentazione e posizionamento: Servomotori ad azionamento sincrono, servoconvertitore

• Taglio - Plasma (Smart Focus 300)

  • Spessore min./max: 3 - 80 mm

  • Capacità di perforazione massima: 40 mm

  • Taglio praticamente privo di scorie: fino a 35 mm

  • Marcatura: Sì, con gli stessi materiali di consumo

  • Gas:

    • Gas plasma per il taglio di acciaio dolce: O2 (99,9% puro, pulito, secco, senza olio)

    • Gas di schermatura per acciaio dolce: O2 / Aria (pura al 99,9%, pulita, asciutta, senza olio)

    • Gas di marcatura: Argon; per >200 A, azoto

  • Console gas automatica: Sì

  • Regolazione automatica dell'altezza: Sì

  • Accensione: Automatica

  • Velocità di taglio (acciaio dolce):

    • 6 mm: circa 3.700 mm/min @ 90 A

    • 12 mm: circa 3.600 mm/min @ 200 A

    • 25 mm: circa 1.600 mm/min a 300 A

    • 40 mm: circa 720 mm/min @ 300 A

    • 50 mm: circa 400 mm/min @ 300 A

    • 80 mm: circa 100 mm/min @ 300 A

• Taglio - Ossicombustibile (unità di taglio ad ossigeno)

  • Tipo di ugello: Ugello-mix

  • Regolazione automatica dell'altezza: Sì

  • Alimentazione del gas: Valvola magnetica con valvola di non ritorno

  • Gas combustibile: Propano (opzionale: acetilene)

  • Gas di taglio: O2

  • Spessore massimo: 75 mm

• Generale/Installazione

  • Direzione di lavoro: Da sinistra a destra

  • Altezza di lavoro: 760 mm (+/- 25 mm)

  • Temperatura ambiente: da -10°C a +35°C, max. 95% di umidità relativa

  • Regolatore di tensione: Non incluso

  • Trasformatore di corrente: Non incluso

Dotazione aggiuntiva

• Sorgente di plasma Kjellberg Smart Focus 300 (inclusa)

• Sistema di aspirazione Donaldson DFPR06 (incluso; ultima sostituzione del filtro gennaio 2025)
