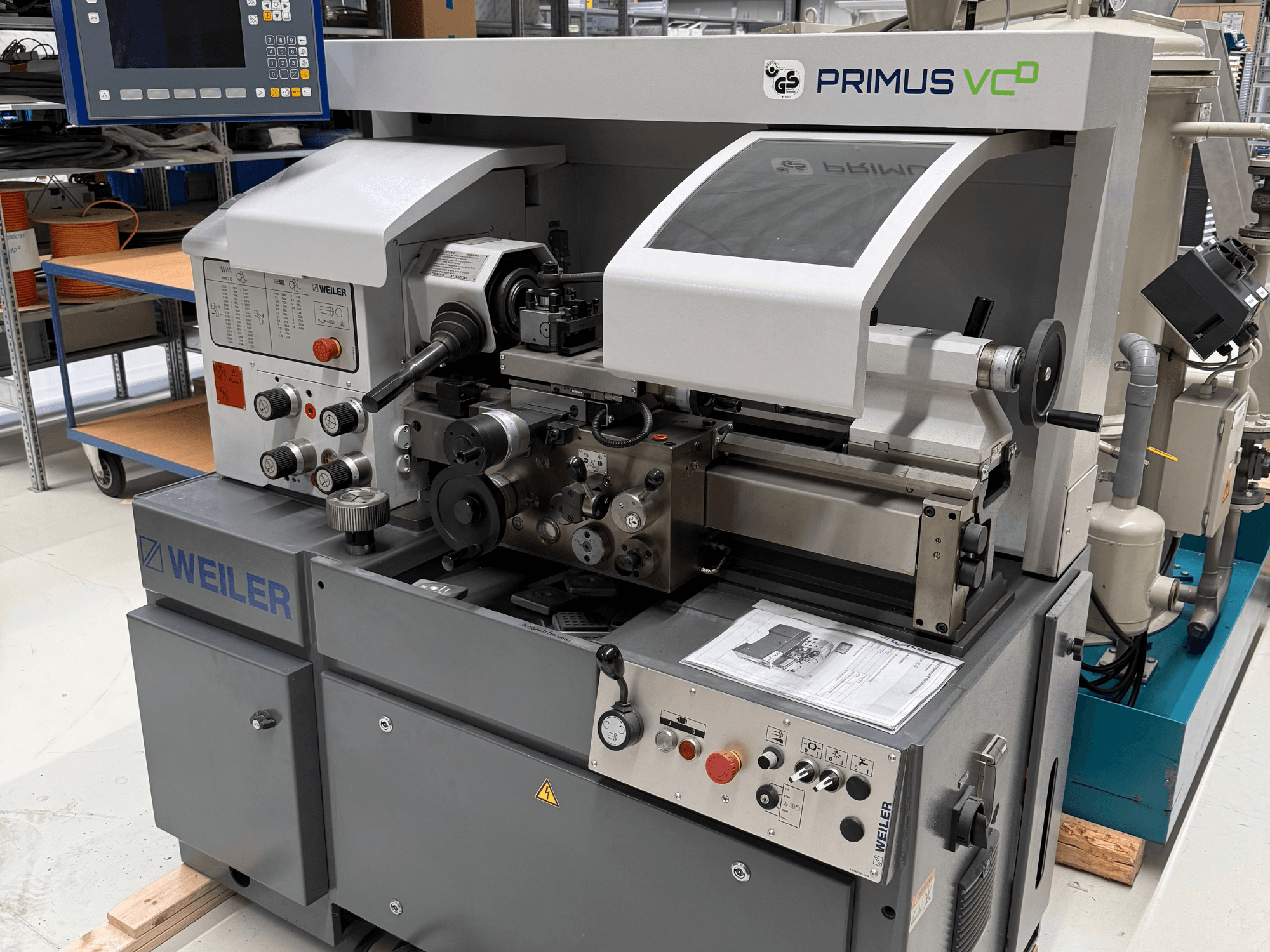

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Tipo di macchina: tornio a centri

• Lunghezza di tornitura / Distanza tra i centri: 500 mm

• Diametro di tornitura sul bancale: 280 mm

• Diametro di rotazione sul carrello trasversale: 150 mm

• Punta del mandrino (DIN 55027): misura 5

• Diametro cuscinetto anteriore: 70 mm

• Foratura mandrino: 43 mm

• Conicità interna del mandrino principale: ME 50

• Potenza di azionamento (ciclo di lavoro al 100%): 4 kW

• Intervallo di velocità del mandrino: 30 – 4.000 giri/min

• Numero di velocità di avanzamento: 24

• Intervallo di avanzamento longitudinale: 0,02 – 0,63 mm/giro

• Intervallo di avanzamento trasversale: 0,006 – 0,20 mm/giri

• Intervallo filettature metriche: 0,25 – 8 mm

• Intervallo filettature in pollici: da 80 a 2 TPI

• Intervallo filettature modulari: 0,25 – 4 moduli

• Intervallo filettature a passo diametrale (DP): 200 – 5 DP

• Diametro del canotto della contropunta: 40 mm

• Corsa del cannotto della contropunta: 85 mm

• Conicità della contropunta: MT3

• Tensione di funzionamento: 400 V

• Tensione di controllo: 24 V CC

• Carico collegato: 7,5 kVA

• Corrente nominale: 15,5 A

• Frequenza: 50 Hz

• Fusibili principali: 25 A

• Peso della macchina: 1.050 kg

• Dimensioni della macchina (L × P × A): 1.570 × 890 × 1.700 mm

Dotazione aggiuntiva

• Portautensili a cambio rapido a 4 posizioni PARAT misura 1, incl. 1 × portautensile WD 1/12

• 2 portautensili WD 1/12

• Mandrino a pinza con azionamento a leva per pinze 173 E

• 13 pinze 173 E, campo di serraggio: 3–15 mm (con incrementi di 1 mm)

• Lunetta fissa con ganasce a rullo, capacità: 15–100 mm

• Paraspruzzi mobile con finestra di ispezione

• 8 × elementi di livellamento
