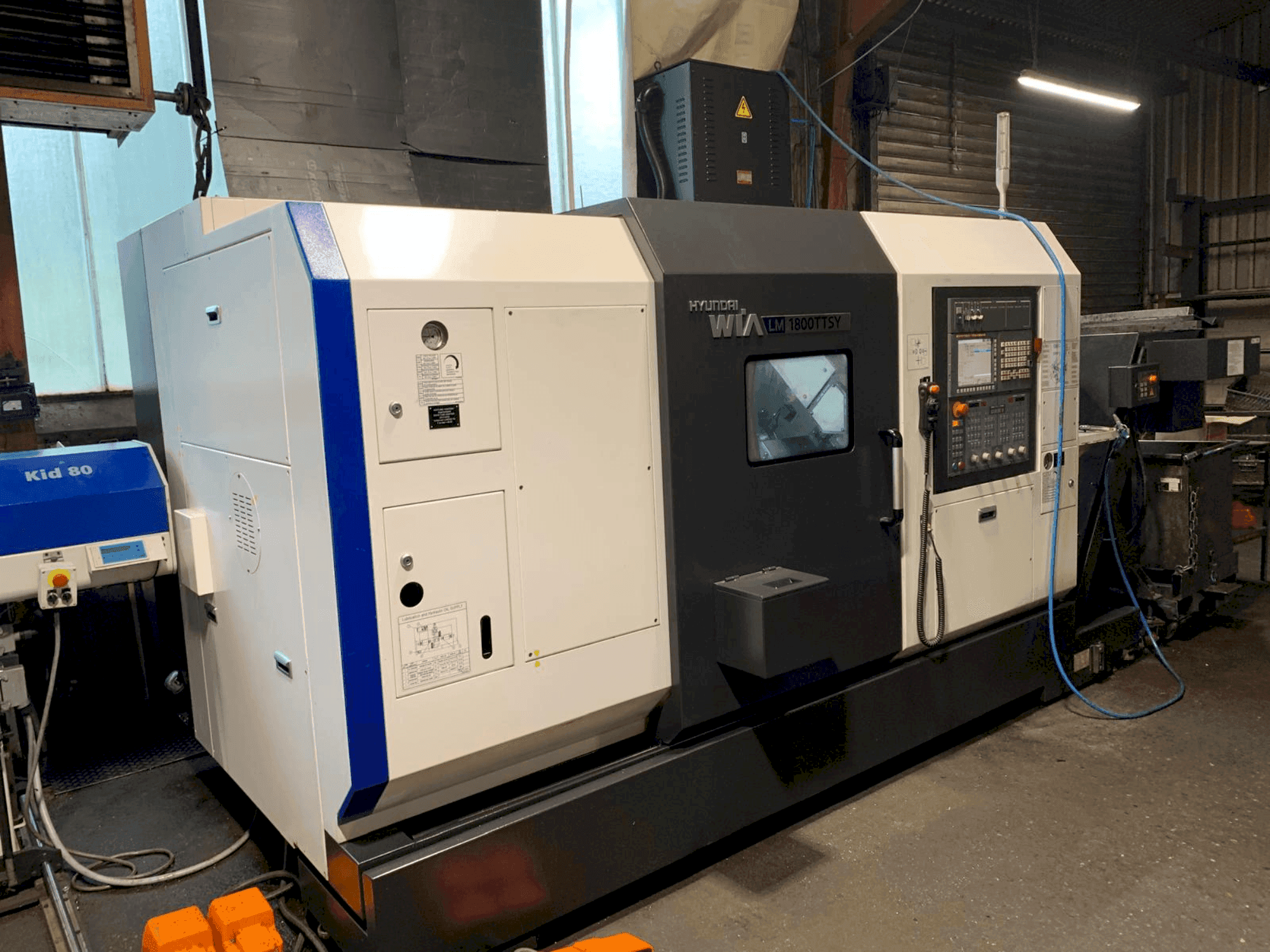

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Accessori

• Interfaccia USB
• Luce di segnalazione a tre colori
• 1 set di ganasce morbide
• TRASPORTATORE DI CHIP HS con espulsione laterale
• Trasformatore con cavo incluso
• Pistola manuale ad aria compressa
• Interfaccia alimentatore barre // Interfaccia caricatore barre
• Raccoglitore pezzi mandrino principale
• Scaricatore pezzi: sistema di scarico pezzi per il contromandrino, con nastro trasportatore pezzi
• Espulsore pezzi / Corsa pezzo: 230 mm / Corsa X pezzo: 673 mm

Vantaggi della macchina

Vantaggi tecnici della macchina

• Lineare (z) e a guida piana (x/y) a 45 gradi
• Diametro di tornitura: 230 mm // lunghezza di tornitura: 673 mm
• Dimensioni del mandrino su entrambi i mandrini: 8 pollici (~210 mm)
• Asse C della torretta, 0,001° // asse Y della torretta, ± 50 mm - torretta superiore
• Utensili motorizzati: 5000 giri/min, 5,5 kW
• 1 utensile ad azionamento assiale // 1 utensile ad azionamento radiale
• Sonda automatica per utensili
• Serbatoio del refrigerante da 270 litri // ugello di raffreddamento standard
• Raffreddamento interno a 30 bar
• Pompa del refrigerante da 30 bar (60 Hz)

Informazioni aggiuntive

Profilo di interferenza notevolmente ridotto Migliore accessibilità al pezzo Stabilizzazione del pezzo tramite trazione assiale contro il fermo del pezzo Tipo di mandrino: SPANNTOP mini Modello di mandrino: Axzug Dimensione del mandrino: 65 Standard cono corto: DIN ISO 702-1 Dimensione cono corto: Dimensione 6 Lunghezza del dispositivo di serraggio: 155,00 mm Diametro frontale: 111,00 mm Diametro esterno massimo: 165,00 mm Posizione di serraggio: 65,00 mm Filettatura del dispositivo di serraggio: M102x1,5 Tipo di fermo di base: a serraggio Tipo di azionamento: motorizzato Opzioni aggiuntive per il mandrino: Sì Montaggio del fermo anteriore: Sì Qualità di bilanciamento: 4,0 Adattatore per tubo di trazione secondo disegno Per dispositivo di serraggio [ZCHN]: A054288.0009C Attacco [del dispositivo di serraggio]: filettatura interna Designazione della filettatura del dispositivo di serraggio: M102x1,5 Lunghezza della filettatura del dispositivo di serraggio: 17,00 mm Posizione della filettatura del dispositivo di serraggio: 65,00 mm Forza di azionamento massima: 65,00 kN Costruttore della macchina: Hyundai WIA Codice macchina: LM1800TTSY-HSP Attacco [del tubo di trazione]: filettatura esterna Designazione della filettatura: M74x1,5 Lunghezza della filettatura: 40,00 mm Posizione anteriore del tubo di trazione: 57,50 mm Corsa del cilindro di serraggio: 17,50 mm Diametro del foro del mandrino: 76,00 mm Diametro interno del tubo di trazione: 66,00 mm SPANNTOP mini Axfix 65 KK6 Tipo di mandrino: SPANNTOP mini Modello di mandrino: Axfix Dimensione del mandrino: 65 Standard cono corto: DIN ISO 702-1 Dimensione del cono corto: misura 6 Tipo di mandrino: SPANNTOP mini Modello del mandrino: Axfix Dimensione del mandrino: 65 Standard del cono corto: DIN ISO 702-1 Dimensione del cono corto: misura 6 Lunghezza del dispositivo di serraggio: 138,00 mm Diametro frontale: 119,00 mm Diametro esterno massimo: 167,00 mm Posizione di serraggio: 50,00 mm Filettatura del dispositivo di serraggio: M94x1,5 Tipo di fermo di base: a serraggio Tipo di azionamento: motorizzato Opzioni aggiuntive per il mandrino: Sì Montaggio del fermo anteriore: Sì Qualità di bilanciamento: 4,0 Adattatore per tubo di trazione secondo disegno Per dispositivo di serraggio [ZCHN]: A071618.0004C Attacco [del dispositivo di serraggio]: Filettatura interna Designazione della filettatura del dispositivo di serraggio: M94x1,5 Lunghezza della filettatura del dispositivo di serraggio: 17,00 mm Posizione della filettatura del dispositivo di serraggio: 50,00 mm Forza di azionamento massima: 45,00 kN Costruttore della macchina: Hyundai WIA Codice macchina: LM1800TTSY-GSP Attacco [del tubo di trazione]: Filettatura esterna Designazione della filettatura: M74x1,5 Lunghezza della filettatura: 40,00 mm Posizione anteriore del tubo di trazione: 57,50 mm Corsa del cilindro di serraggio: 17,50 mm Diametro del foro del mandrino: 76,00 mm Diametro interno del tubo di trazione: 66,00 mm
