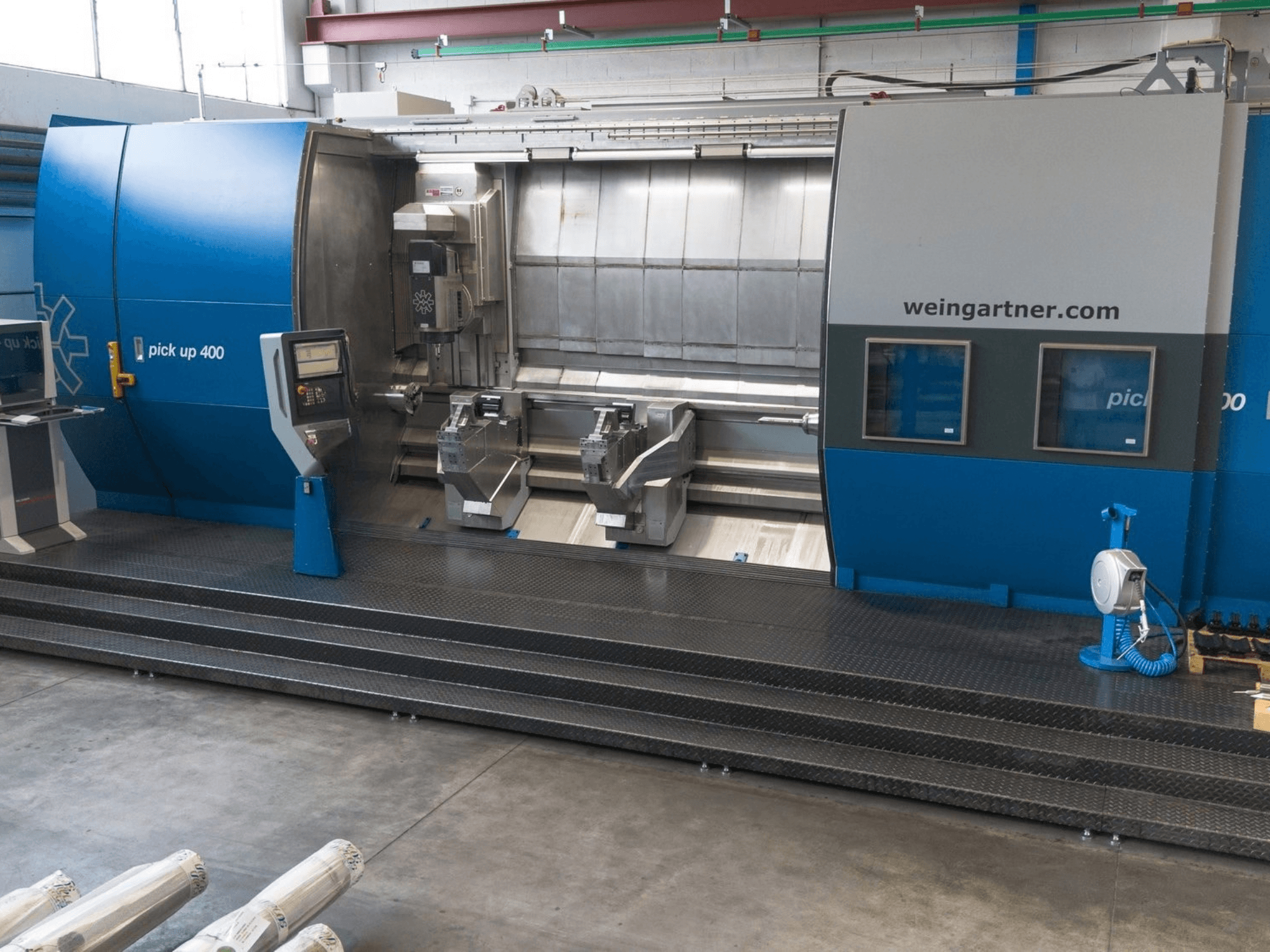

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Controllo: linea Siemens 840D (NCU 720.3), touchscreen OP19 + pannello touch Siemens TP700

• Lavorazione simultanea: 5 assi; tornitura sull’asse B

• Capacità del pezzo: lunghezza massima tra i centri 4.000 mm; diametro massimo per la fresatura 180 mm; dimensione del mandrino Ø260 mm

• Alimentazione: 3 × 400 V / 50 Hz; fusibile principale circa 200 A

Assi

• X: corsa 450 mm; avanzamento rapido 20 m/min

• Y: corsa −80 / +150 mm; avanzamento rapido 20 m/min

• Z: avanzamento rapido 25 m/min

• B: campo di rotazione ±45°; velocità massima di rotazione 90°/s; coppia di serraggio 5.000 Nm

• C: velocità massima 50 giri/min; coppia massima 1.740 Nm (continua) / 2.580 Nm (40% di carico)

• W (carrello della contropunta): avanzamento rapido 15 m/min

• VZ1 / VZ2 (carrelli del lunetta fissa): avanzamento rapido 15 m/min

Unità di tornitura / fresatura

• Unità: UFE-400; mandrino portautensili: MDFK

• Potenza: 45 kW (continua) / 70 kW (carico del 40%)

• Velocità massima del mandrino: 14.000 giri/min; velocità nominale: 1.560 giri/min

• Coppia: 275 Nm (in continuo) / 430 Nm (al 40% di carico)

• Interfaccia utensile: HSK 100‑T (compatibile con HSK 100‑A / HSK 100‑T); interfaccia aggiuntiva: Capto C8

• Lubrorefrigerante interno: 80 bar; 20 l/min

Contropunta

• Canotto ad azionamento idraulico; diametro 190 mm; corsa 200 mm; cono Morse MK6

Dotazione / configurazione della macchina

• Lunette autocentranti anteriore e posteriore; posizionabili in modo indipendente tramite CNC

• 2 lunette prismatiche per la fresatura a vite

• Intervalli delle ganasce dei supporti: 15–30 / 30–65 / 65–140 / 140–200 mm

• Mandrino idraulico SMW KNCS‑N 260 con cambio rapido delle ganasce

• Sistema di lubrificazione centralizzata

• Carcassa della macchina completamente chiusa con sportelli di sicurezza motorizzati; finestre di ispezione Visiport

• Impianti idraulici e pneumatici

• Predisposizione per l’aspirazione del refrigerante e della nebbia d’olio

• Comando manuale elettronico per gli assi B/C/X/Y/Z

Software / Funzioni di controllo

• Siemens Safety Integrated; Profibus / Profinet; interfaccia OPC UA

• Lavorazione simultanea a 5 assi; tornitura sull’asse B; TRANSMIT / TRACYL

• Compensazione della temperatura X/Y

• Diagnostica remota DNC; Sistema diagnostico WMDS; Funzionalità di telediagnosi

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Dotazione aggiuntiva

• Trasportatore di trucioli a nastro incernierato

• Sistema di filtrazione del refrigerante KF 200: serbatoio da 1.400 l; filtrazione a 40 µm; pompa ad alta pressione 80 bar / 46 l/min; pompa a bassa pressione 13 bar / 160 l/min; skimmer automatico

• Unità di aspirazione della nebbia d’olio: portata d’aria circa 4.000 m³/h

• Piattaforma operativa con scale e ringhiera
