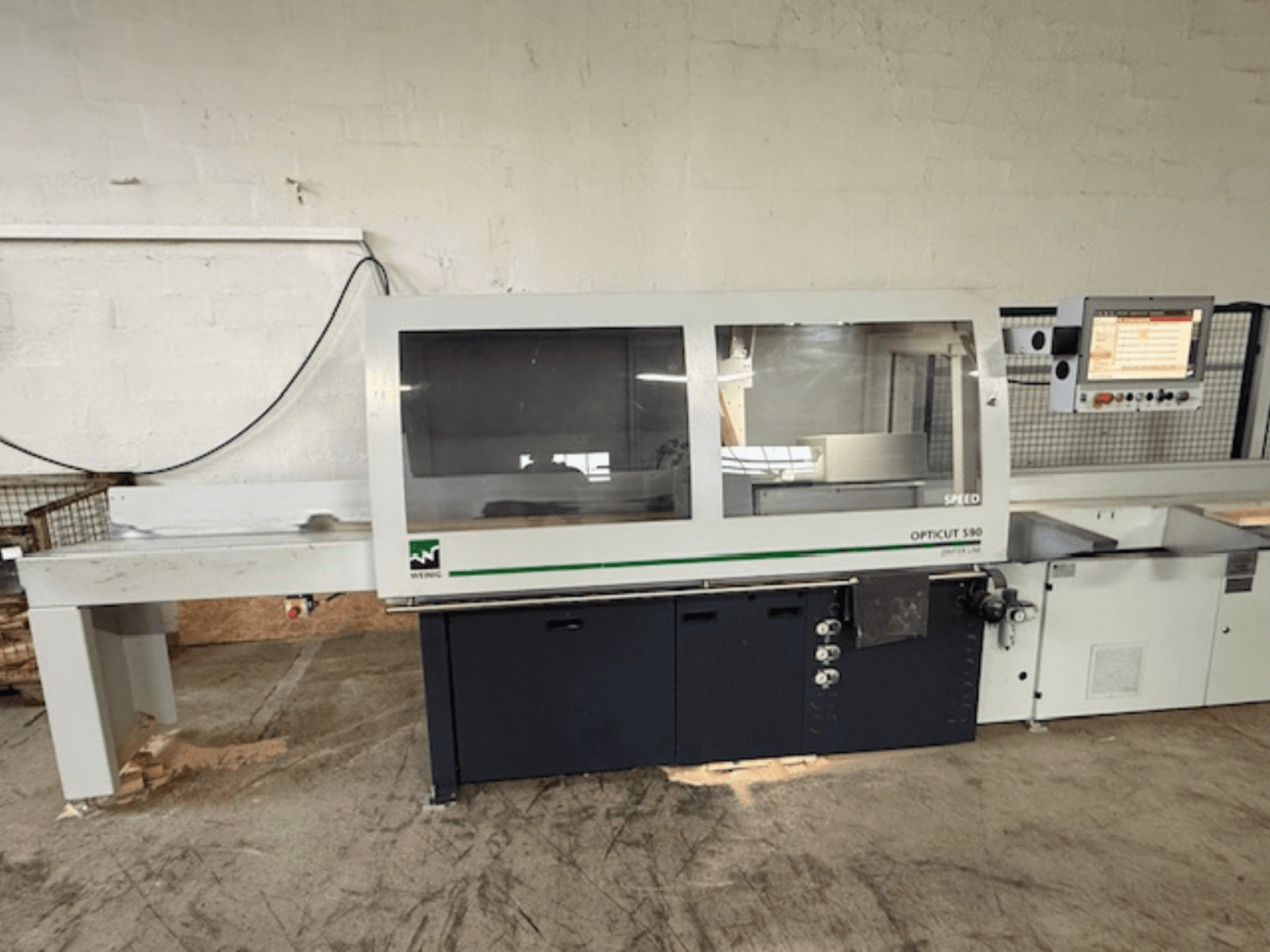

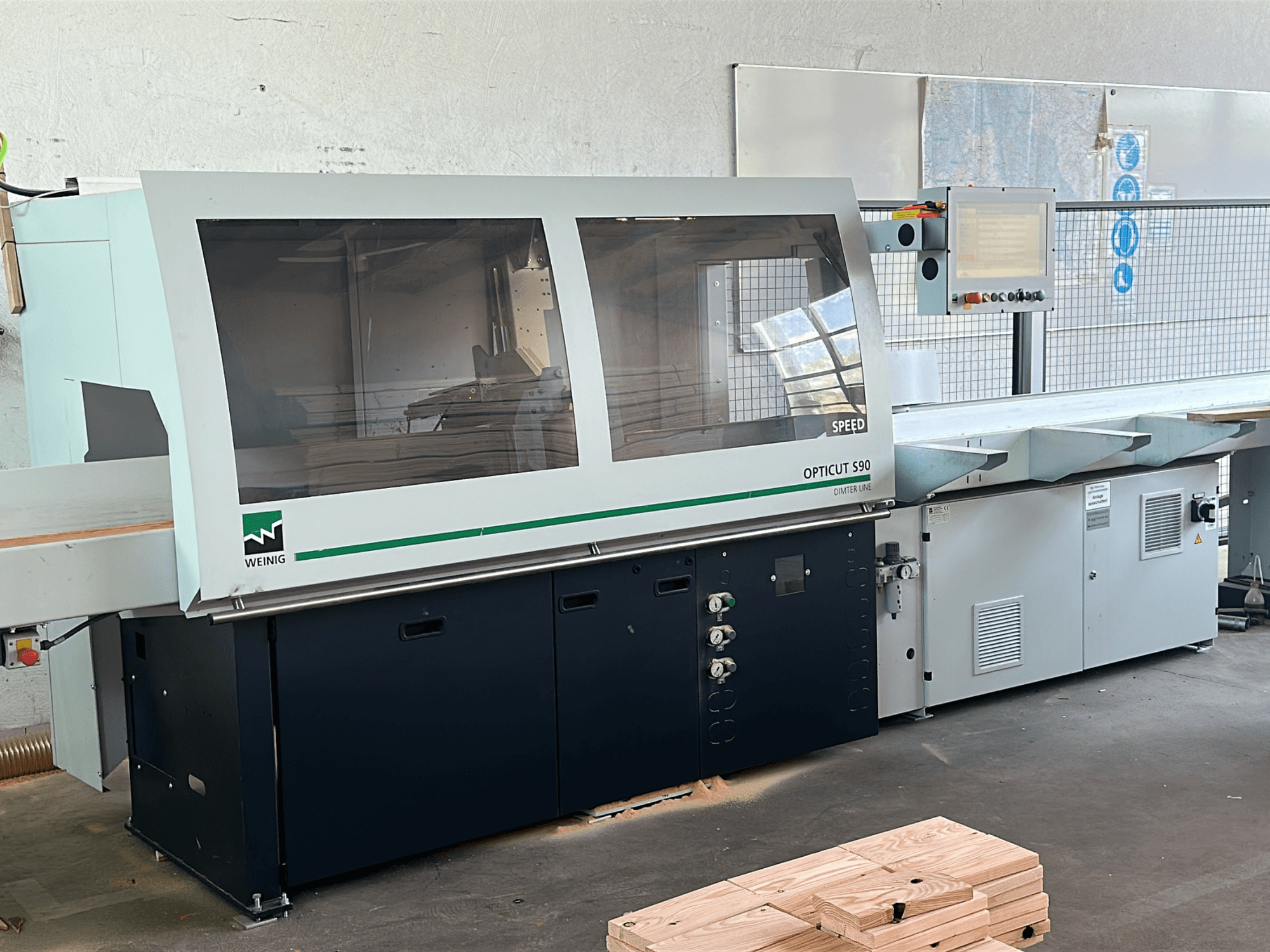

WEINIG / DIMTER - Opticut S90DE-SAW-WEI-2018-00001

Lama per sega

• Diametro: 500 mm

• Foro: 30 mm

• Velocità della lama regolabile: 40-100% tramite convertitore di frequenza

Capacità del pezzo da lavorare

• Lunghezza in ingresso (min/max): 400-6.300 mm

• Larghezza (min/max): 20-300 mm

• Spessore (min/max): 10-120 mm

• Altezza massima di taglio: 120 mm

• Sezione minima: 20 x 10 mm

• Sezione massima 1: 215 x 120 mm

• Sezione massima 2: 300 x 40 mm

• Curvatura ammissibile del legno: max 2 mm/m o 8 mm su tutta la lunghezza

• Inclinazione del tavolo: 10°

Movimento e precisione

• Velocità di posizionamento (corsa inversa): max circa 180 m/min

• Velocità di posizionamento (corsa in avanti): max circa 60 m/min

• Precisione di posizionamento: +/- 0,1 mm

Motori e potenza

• Potenza del motore di spinta: 5,1 kW

• Potenza del motore della sega: 7,5 kW

• Carico elettrico totale: circa 15 kW

Controllo e interfaccia

• Unità di controllo: OptiCom Pro con schermo touch screen da 18,5".

• Risoluzione dello schermo: 1366 x 768 pixel

• Classe di protezione (frontale): IP65

• Interfaccia: Porta USB e connessione di rete Ethernet

• Formato dei dati: CSV (ASCII) per importazione/esportazione

Utilità e ambiente

• Tensione: 400 V / 50 Hz

• Pressione di esercizio: 6-8 bar (min.)

• Consumo d'aria: circa 250 NL/min

• Connessione di estrazione: diametro 125 mm

• Prestazioni di aspirazione richieste: velocità circa 30 m/s; volume circa 1.300 m³/h

• Livello di rumorosità (al minimo): ≤ 85 dBA
