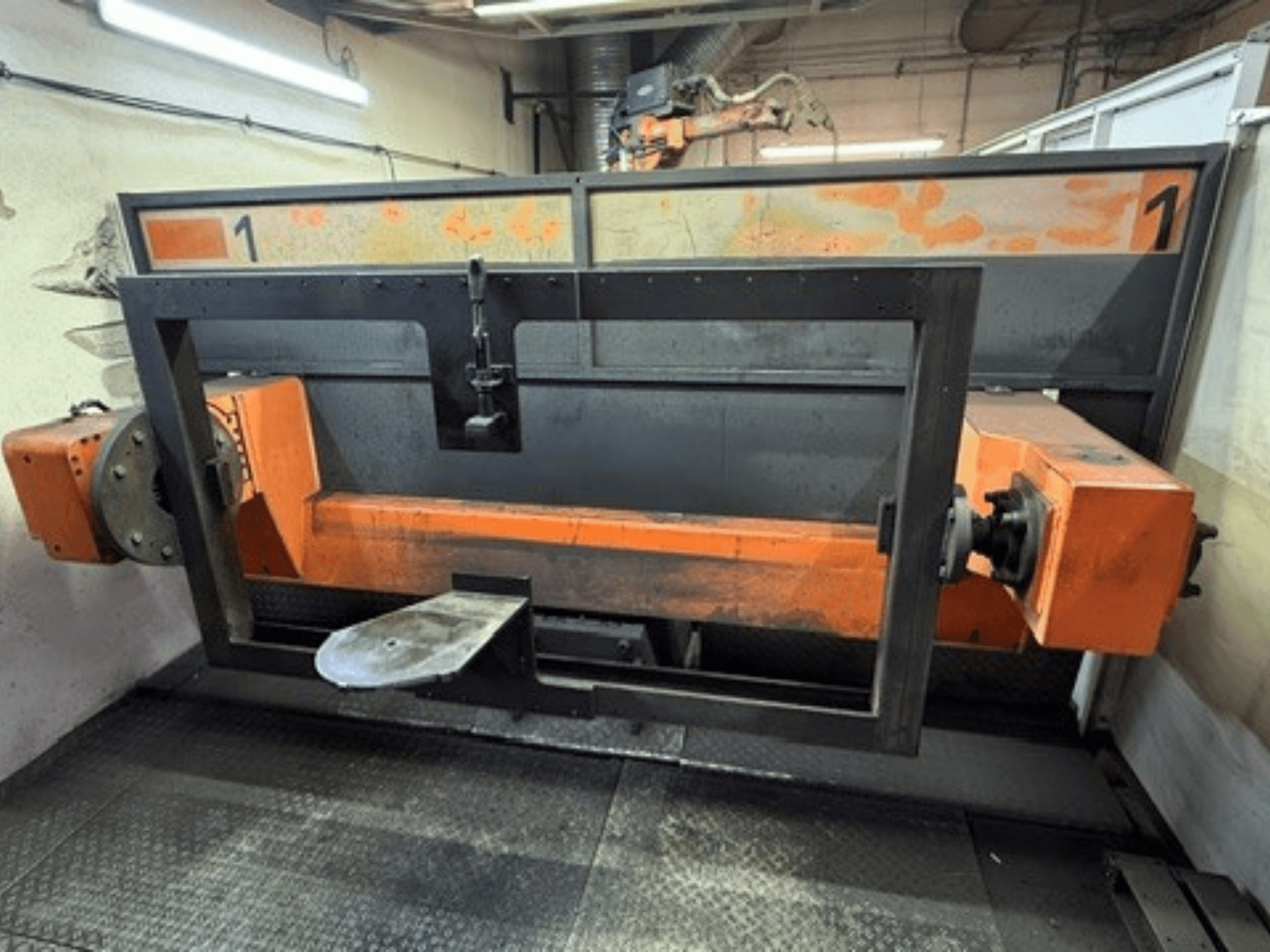

ABB - IRB 2400L Welding CellDE-WEL-ABB-2004-00001

- Modello di robot industriale: ABB IRB 2400L

- Modello del posizionatore: ABB IRB 500R

- Apparecchiatura di saldatura: Fronius TPS 4000

- Tensione di alimentazione: 3x400 V/PE/N

- Sezione del cavo: 5 x 16 mm²

- Protezione con fusibile: 63 A a intervento ritardato

- Requisiti aria compressa: 6 bar, G1/2"

- Armadio di controllo del robot: incluso

- Quadro di controllo della sequenza macchina: incluso

- Altezza della base del robot: 800 mm

- Dispositivi di sicurezza: barriera fotoelettrica, recinzione di sicurezza, parete divisoria antiriflesso, porta di servizio (monitorata da ABB), protezione dell'accesso posteriore (meccanica, h=1100 mm)

- Unità di manutenzione: sistema di pulizia della torcia, unità di calibrazione TCP

- Postazioni di comando: Pannello di avvio principale, pulsante di pre-reset

- Dimensioni ingombro: circa 8025 mm (lunghezza) x 5500 mm (larghezza)

- Distanza da centro a centro: 2000 mm x raggio di sterzata 1200 mm

- Capacità di carico: 500 kg per lato del tavolo / Differenza massima di carico: 350 kg

- Ore di funzionamento della macchina: 68.107 h
