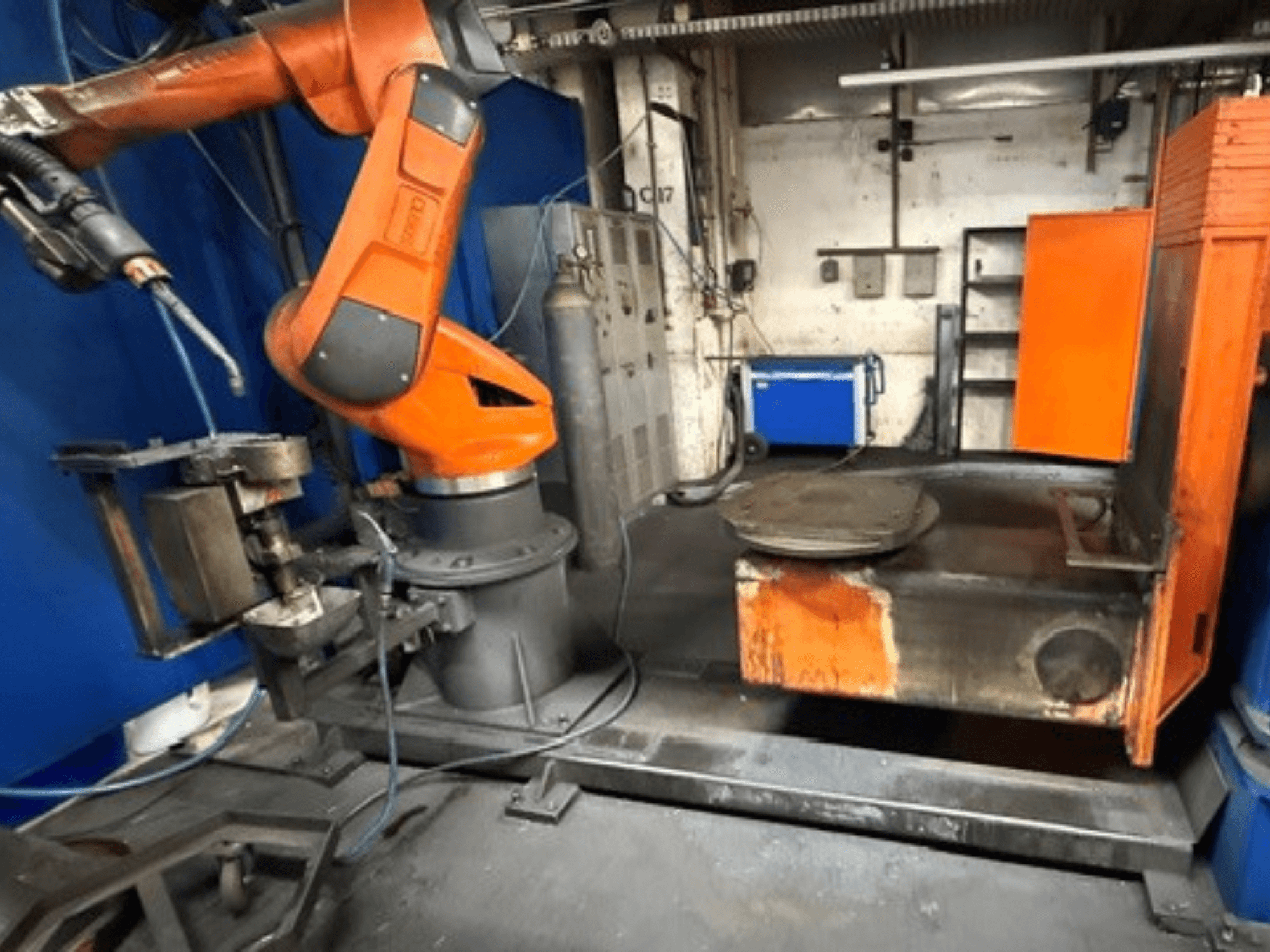

CLOOS - C50 welding cellDE-WEL-CLO-2012-00001

- Modello del robot: QRC 350 (girOX QRC 350)

- Versione di controllo: QC6

- Generatore di saldatura: Qineo Pulse 450 (CAN)

- Alimentazione: 400 V / CA, trifase, 50 Hz

- Carico collegato: 12 kVA (la scheda tecnica del sistema specifica una capacità di carico massima di 45 kVA)

- Fusibile di sicurezza richiesto: 25 A (la documentazione del sistema specifica un massimo di 63 A)

- Dimensioni dell’armadio di controllo: 800 mm x 1900 mm x 600 mm

- Peso dell'armadio di comando: 300 kg

- Componenti periferici inclusi:

* Configurazione dell’asse a guida lineare

* Stazione meccanica di pulizia della torcia

* Componenti per le due stazioni (pannelli di comando Manax per la Stazione 1 e la Stazione 2)

* Doppia barriera fotoelettrica di sicurezza (Leuze MLD310 / 0-8 metri)

* Recinzione di protezione con porte a battente automatizzate

* Posizionatori del pezzo rotanti/inclinabili (Posizionatore 1, assi 8/9 e Posizionatore 2, assi 10/11)

* Cavo di messa a terra: 95 mm²

* Cablaggio di equipotenzialità: 50 mm²

- Requisiti pneumatici: alimentazione di aria compressa a circa 6 bar, regolatore integrato impostato a 5,5 bar
