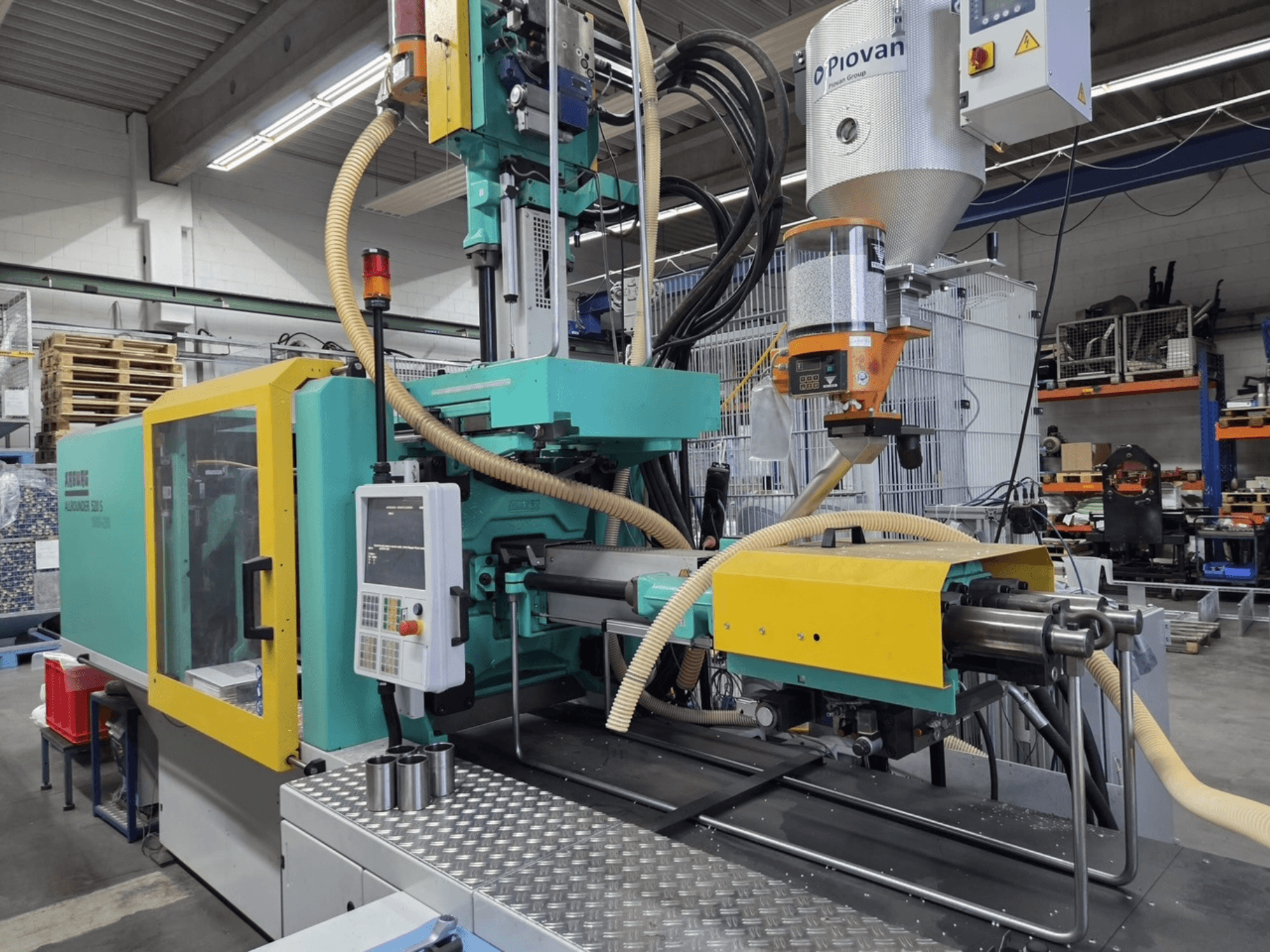

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Unità di iniezione e plastificazione

  • 1° gruppo di iniezione:

    • Cilindro termoplastico completo, 30 mm, altamente resistente all'usura

    • Forza di contatto dell'ugello controllata, programmabile

    • Controllo aXw ScrewPilot

  • 2° gruppo di iniezione:

    • 2a unità di iniezione 290, verticale

    • Cilindro termoplastico completo, 30 mm, altamente resistente all'usura

    • Ugello aperto 30 mm con punta dell'ugello; punta dell'ugello estesa +20 mm; raggio 15

    • Fascia di riscaldamento per ugello aperto

    • Forza di contatto dell'ugello controllata, programmabile

    • Controllo aXw ScrewPilot

  • Accoppiamento a vite senza fine standard; geometria dell'accoppiamento: bilaterale

  • Lavorazione multicomponente; impostazione della linea di separazione su guide corte per il secondo gruppo di iniezione

  • Chiusura dell'iniezione con lo stampo ("iniezione volante")

• Azionamento, idraulica e raffreddamento

  • Unità di azionamento con motore da 30 kW

  • Portata di carica di 65 l/min

  • Modulo accumulatore di pressione, volume di stoccaggio di 64 l (max. 230 bar); azionamento dell'accumulatore

  • Raffreddamento e filtraggio continuo dell'olio; maggiore capacità di raffreddamento

  • Circuiti di raffreddamento della macchina controllati

• Sistema di serraggio, espulsore e tiri al nucleo

  • Set di piastre di serraggio; Ø centrale 125 mm

  • Altezza minima di installazione 450 mm (estesa)

  • Pressione dell'espulsore controllata P/Q (richiede T2); croce di espulsione

  • Tiri nucleo:

    • Movimento simultaneo dell'estrazione del nucleo 1 (controllato da P/Q, programmabile)

    • Tiro nucleo 2 movimento simultaneo (controllato da P/Q, programmabile)

    • Tira anime 3 movimento simultaneo (controllato da P/Q, programmabile)

    • Comando pneumatico di trazione del nucleo 4 con riduttore di pressione

    • Comando elettrico di tiro delle anime 1 (richiede VE 436/00)

• Connessioni pneumatiche/idrauliche dell'utensile

  • Collegamento elettrico pneumatico NVD 1 (nell'utensile)

  • Collegamento elettrico pneumatico NVD 2 (nell'utensile)

  • Collegamento elettrico e idraulico NVD 3 (nell'utensile)

  • Collegamento elettrico e idraulico NVD 4 (nell'utensile)

  • Dispositivo di soffiaggio 1 con riduttore di pressione; collegamento per dispositivo di soffiaggio 2

• Circuiti dell'acqua di raffreddamento e dello stampo

  • Valvola di intercettazione per l'acqua di raffreddamento (ingresso); valvola di intercettazione per l'acqua di raffreddamento (ingresso 2)

  • Filtro acqua di raffreddamento 100 µm (ingresso)

  • 3 circuiti dell'acqua di raffreddamento alla piastra stampo fissa; 3 circuiti dell'acqua di raffreddamento alla piastra stampo mobile

  • Dotazione di base per il 2° distributore di acqua di raffreddamento (manuale) con 7 circuiti di raffreddamento liberi

• Controllo e impianto elettrico

  • Controllo diretto Selogica; livello tecnologico

  • Protezione con fusibili per i circuiti di riscaldamento (1-6 con 16 A)

  • 15 circuiti elettrici di riscaldamento per il riscaldamento dello stampo

  • Funzione boost per i circuiti di riscaldamento (canale caldo)

  • Protezione superiore aperta, sollevata per garantire la sicurezza

  • Indicatore di guasto con luce lampeggiante

  • Autorizzazione dell'operatore con chip card (EUROMAP 65)

• Interfacce e connettività

  • Interfaccia per nastro trasportatore (base macchina)

  • Predisposto per robot a sei assi con interfaccia SELOGICA

  • Interfaccia robot (EUROMAP 67), 50 pin

  • Interfaccia per arresto di emergenza (24 pin, 2 canali)

  • Dotazione di base per il controllo elettrico degli assi

  • Interfaccia computer host OPC-UA

  • Interfaccia unità di controllo della temperatura (20 mA); cavo di controllo della temperatura HB-THERM

  • Interfaccia stampante seriale USB; interfaccia tastiera USB esterna

  • Interfaccia CompactFlash per la memorizzazione dei dati

  • Interfaccia per unità di miscelazione dei colori (1a e 2a unità di iniezione)

  • Presa di corrente 1 CEE + 1 Schuko (aggiuntiva)

  • Presa di corrente 3 CEE + 3 Schuko (alimentazione separata)

  • Interfaccia per cancello di sicurezza (EUROMAP 73); connettore per interblocco cancello di sicurezza (EM73)

• Pacchetti di equipaggiamento

  • Controllo della temperatura dell'utensile

  • Monitoraggio degli assi

  • Movimenti dell'utensile

  • Avvio e spegnimento

Attrezzature aggiuntive

• Nessun accessorio esterno esplicitamente incluso nell'elenco.

• Preparazione della macchina/interfacce disponibili per attrezzature esterne:

  • Robot a sei assi (SELOGICA prep, EUROMAP 67)

  • Interfaccia nastro trasportatore

  • Interfaccia unità di controllo della temperatura (20 mA)

  • Interfaccia unità di miscelazione colori (incl. 2a unità di iniezione)

  • Interfaccia cancello di sicurezza (EUROMAP 73)
