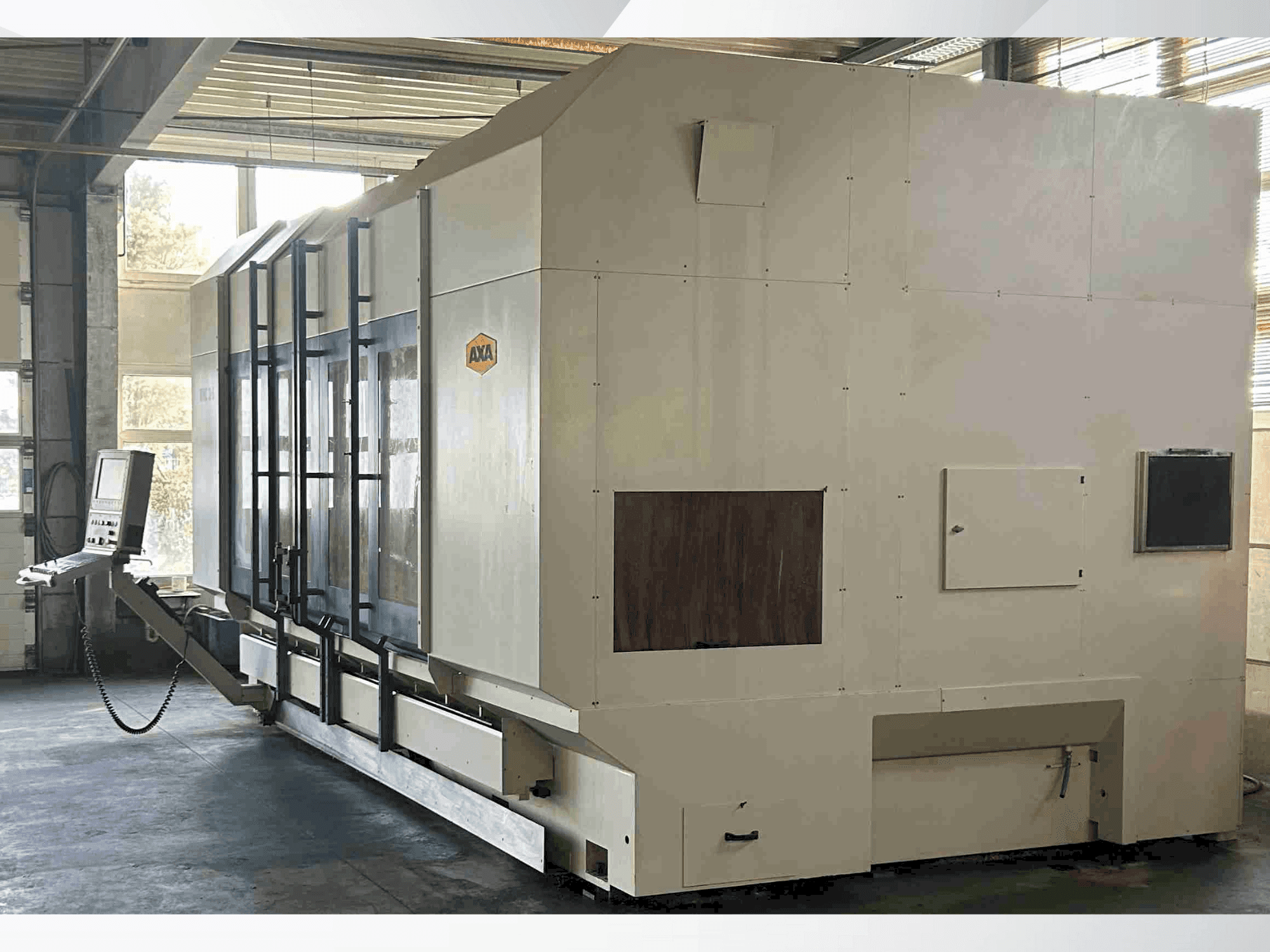

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Dotazione supplementare

• - Le macchine sono dotate di asse C e di una testa per asse b da +/-100º.

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Coppia massima coppia al 40%: 143 (-255) nm
  • - Massima. Potenza al 40%: 30 (40) kw
  • - Alimentazione del refrigerante attraverso il mandrino: 40 bar
  • - Max. Forza di avanzamento: 9000 n
  • - Corsa asse x: 1760 - 9000 mm
  • - Corsa del pendolo: circa x/2 - 500 mm
  • - Corsa asse y (orizzontale/verticale): 700 (900) mm
  • - Corsa asse z (orizzontale/verticale): 850 (950) mm
  • - Distanza tavola-anima mandrino (orizzontale/verticale): 250 - 1100 mm / 40 - 890 mm
  • - Scanalature a t, scanalatura centrale come scanalatura di allineamento h7: 14 h9 mm
• Vantaggi qualitativi della macchina:
  • - Distanza tra le scanalature a t: 160 mm
  • - Sonda 3d: rmp 60 renishaw
  • - Sonda utensile: tt140 heidenhain
  • - Testa girevole nc, a regolazione continua, campo di rotazione ± 100°
  • - Campo di rotazione asse b: ± 90°
  • - Bloccaggio: 2. 5° (1°, continuo)
  • - Min. Tempo di cambio utensile: 5 sec.
  • - Precisione di posizionamento su 1000 mm: ± 0. 015 (0. 0075) mm
  • - Ripetibilità: ± 0. 005 mm
  • - Fresatura in st 60 max. : 800 cm³/min.

Informazioni extra

• - Macchina ancora sotto tensione / Foratura in St 60 max: Ø 35 mm/ Filettatura in St 60 max.: M 30/ Peso aggiuntivo per metro di corsa X: circa 2500 kg/ Peso della macchina base (X = 1760): circa 14500 kg/ Altezza di lavoro: min. 40 mm max. 890 mm (verticale)/ min. 250 mm max. 1100 mm (orizzontale)/ Potenza di azionamento: il motore ad albero cavo in c.a. fornisce una potenza di 30 kW/143 Nm al 40% di ED./ Velocità del mandrino: il mandrino ha una gamma di velocità di 30-6.000 U/min./ Cambio utensili: dispone di un magazzino a catena con 22 slot per utensili (SK40 DIN69871A/69872 A)./ Dimensioni: Peso: circa 16.500 kg./ Dimensioni (L×B×H): circa 5,7 m×3,9 m×3,4 m (+1,7 m per il trasportatore trucioli)./ Incapsulamento dello spazio di lavoro: Per l'incapsulamento si utilizza una copertura a soffietto con lamelle di lamiera./ Estensione della corsa dell'asse Y a 900 mm e dell'asse Z a 950 mm. Funzionamento della navetta con una piastra in alluminio, comprensiva di finestra di visualizzazione e interruttore di sicurezza./ Ampliamento del magazzino utensili a 36 slot/ Bloccaggio idraulico per il portautensili SK 40/ Testa girevole NC a 1 asse, posizionabile in modo continuo con un intervallo di ±100∘/ e programmabile in passi da 0,001∘/ Maggiore potenza di azionamento con un motore ad albero cavo CA (n. 111). La potenza massima è di 27 kW/100% ED o 40 kW/40% ED. La coppia massima è di 127 Nm/100% ED o 191 Nm/40% ED. Aumento delle velocità del mandrino con una gamma di 30-12.000 U/min con lubrificazione a nebbia d'olio. Alimentazione del refrigerante attraverso il mandrino, con un serbatoio esterno da 400 litri con un sistema di filtraggio a nastro di carta e una pompa ad alta pressione. Può fornire fino a 40 bar di pressione. Questa opzione richiede l'opzione trasportatore trucioli/ Un convogliatore di trucioli a nastro incernierato (a sinistra o a destra) con un serbatoio di refrigerante integrato da 200 litri e una pompa per il raffreddamento esterno. Una tavola rotante NC a 5° asse RTA 4L-800 con un diametro della piastra frontale di 1000 mm. La tavola è progettata per una configurazione orizzontale con bloccaggio idraulico. La RTA è integrata in modo da essere in piano con la tavola rigida/ Un sistema di controllo Heidenhain iTNC 530, combinato con un controllo digitale dell'azionamento e un display TFT da 15". Una sonda a contatto 3D (Renishaw RMP 60) per la misura degli utensili, che viene memorizzata nel magazzino utensili e può essere cambiata automaticamente. Il software della sonda viene utilizzato per la determinazione del punto zero e della posizione, per il centraggio e per l'allineamento elettrico del pezzo. Un sistema di tastatura utensile (Heidenhain TT 130) per la misura della lunghezza e del raggio dell'utensile, che può essere montato nell'area di lavorazione e misura sia con utensile fermo che rotante.
