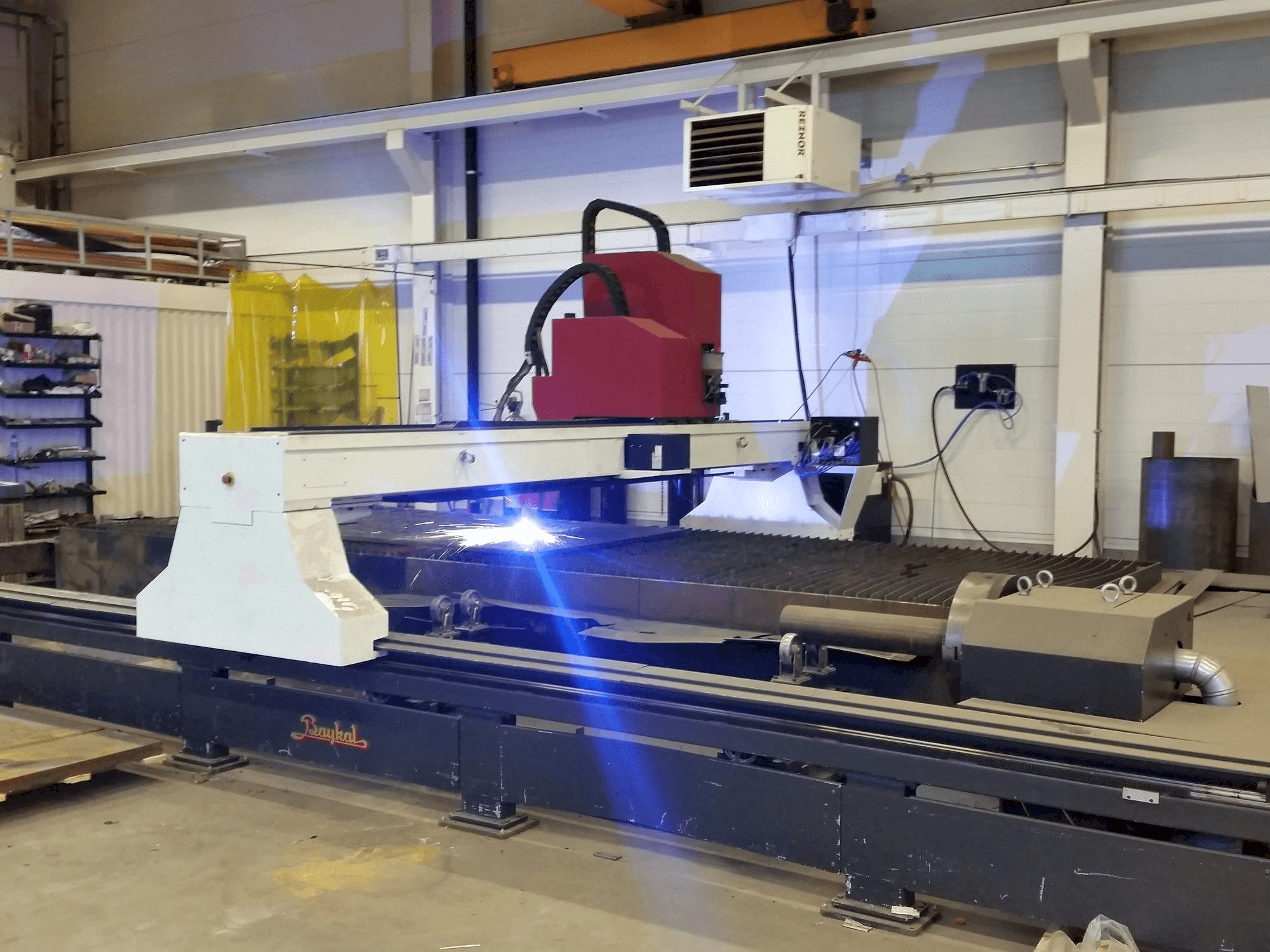

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• La tavola di taglio è costruita in modo indipendente dalla traversa e dal telaio della macchina, per ottenere una precisione di posizionamento con qualsiasi peso sulla tavola.
• La testa di taglio è dotata di sensori per la regolazione automatica dell'altezza di taglio.
• Protezione anticollisione sulla testa di taglio al plasma, la macchina è dotata di equipaggiamento elettrico per: 400v
• Tavolo da taglio sezionato integrato con sistema di estrazione automatica, sportelli di estrazione che si aprono sul piano di lavoro per una migliore estrazione, testa di taglio al plasma: inclusa catena di trazione a cavo
• "unità di alimentazione al plasma di tipo ad alta definizione, software di programmazione per il nesting/ottimizzazione dei pezzi tramite pc, regolatore: uscita singola
• Console gas manuale/automatica per la selezione dei gas plasma e additivi, unità di filtraggio dell'aria ad alta capacità per la raccolta di polveri e fumi (opzionale), pacchetto tubi: pacchetto tubi per la sorgente di taglio, alimentazione gas: pacchetto tubi per l'alimentazione del gas
• Un set di materiali di consumo (ugelli, elettrodi, portaugelli, collettori ecc. ), velocità di posizionamento: fino a 20 000 mm/min.
• Temperatura di lavoro: da -10° c a +30° c, sistema di scarico: a controllo numerico con portelli pneumatici, assi motori: a sinistra e a destra due servomotori ac brushless, asse y di traslazione: bilaterale tramite azionamento a cremagliera, asse x del motore: servomotore ac brushless, asse x di traslazione: tramite azionamento a cremagliera e ingranaggi
• Asse y di funzionamento: funzionamento longitudinale bilaterale, asse x di funzionamento: funzionamento trasversale bilaterale, asse y di guida: guide lineari, asse x di guida: guide lineari, asse x di guida: guida lineare
• Sorgente plasma: plasma hypertherm hydefinition hpr260xd con console gas automatica, controllo: technos pc12 ( made in usa ) basato su windows, pacchetto software: software lantek nesting per pc ( lantek expert ii )

Vantaggi tecnici della macchina

• Funzione di taglio dei tubi Ø50-600 mm
• Testa smussata
• Unità di foratura e filettatura a 6 stazioni, foratura max Ø20 mm, filettatura max Ø16 mm
• Pannello di controllo fisso al posto del pannello sul braccio di taglio, posizionato sul lato sinistro della macchina visto frontalmente.
• Larghezza di taglio: 2200 mm
• Lunghezza di taglio: 6400 mm
• Servocomando sincronizzato bilaterale sull'asse y = movimento longitudinale della testa di taglio
• Servocomando singolo sincronizzato sull'asse x = movimento trasversale della testa di taglio
• Motori servoassistiti ac (senza spazzole)
• Velocità di posizionamento rapida 20 mt/min con precisione di posizionamento di ± 0,05 mm
