KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Informazioni aggiuntive

• Assi: 2

• Area di taglio effettiva: 1500 x 3000 mm

• Spessore massimo di taglio: fino a 50 mm

• Velocità di traslazione rapida: 4000 mm/min

• Velocità massima di taglio: 3000 mm/min

• Controllo: KOIKE D420

• Funzioni di controllo: Rotazione, specchio, nesting, recupero, selezione del punto di foratura

• Display CNC: 7" a colori, multilingue

• Ingresso dati: USB / MDI

• Formato del programma: EIA

• Software: KOIKE PNC-CAM Expert V2E + licenza FastCAM

• Schemi di taglio preinstallati: 47 forme

• Importazione CAD: DXF, DWG

• Nesting automatico / Sequenziamento: Sì

• Motori: Motori passo-passo (X/Y), motore CC per il sollevatore della torcia

• Tensione di ingresso: 1~ 200-240V, 50/60 Hz

• Azionamento X/Y: Pignone e cremagliera, guide lineari

• Supporto torcia: Ø35 mm

• Controllo iniziale dell'altezza della torcia: Sì

• Protezione anticollisione della torcia: Sì

• Controllo dell'altezza della tensione d'arco: Sì (1:1 o 50:1)

• Sorgente di plasma: Kjellberg CutFire 100i (100A)

• Tensione di rete: 3~ 400V ±10%, 50 Hz

• Consumo di energia: 16,6 kVA (ciclo di lavoro al 100%)

• Corrente di taglio: 35-100 A

• Ciclo di lavoro: 100% a 100 A

• Campo di taglio: 1-20 mm (consigliato), max. 40 mm

• Spessore di perforazione: fino a 20 mm

• Tensione a circuito aperto: 330 V CC

• Efficienza: 0,92

• Fattore di potenza: 0,97

• Raffreddamento: Raffreddamento ad aria (ventola incorporata), raffreddamento a gas della torcia

• Alimentazione gas: Aria, 5,5 bar, 220 Nl/min

• Classe di protezione: IP21

• Peso: 50 kg

• Dimensioni: 710 x 280 x 590 mm

• Sorgente di plasma

• Unità di controllo

• Computer portatile con licenza FastCAM

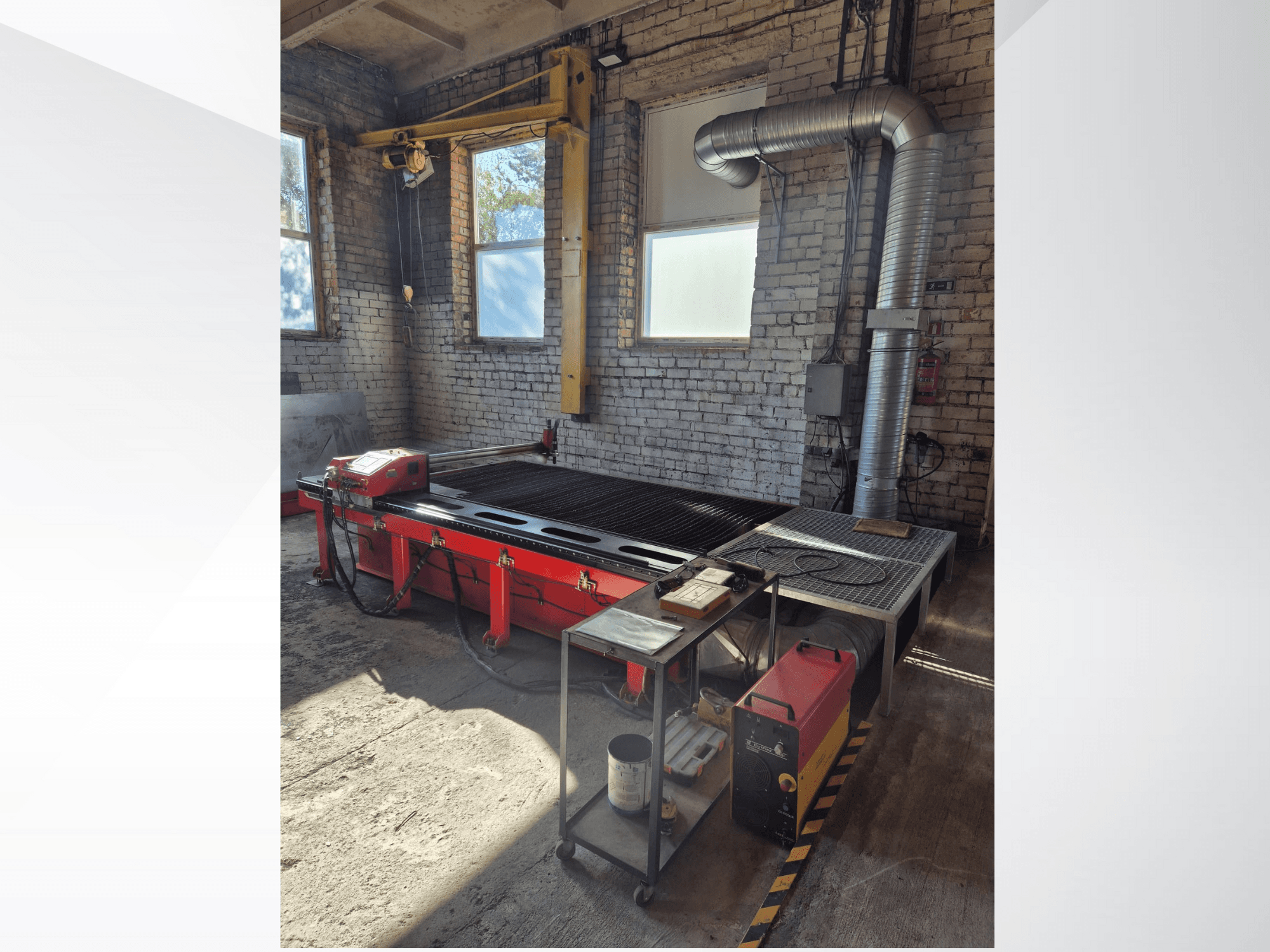

• Tavolo plasma 3000 x 1500 mm (4 camere di aspirazione)

• Unità di ventilazione con uscite

• Paranco - Capacità di sollevamento 500 kg

• Compressore a pistoni 5,5 kW, 270 L, 10 bar

• Essiccatore d'aria 1500 L/min

• Magnete di sollevamento e pinza per fogli

• Ugelli, elettrodi e ricambi
