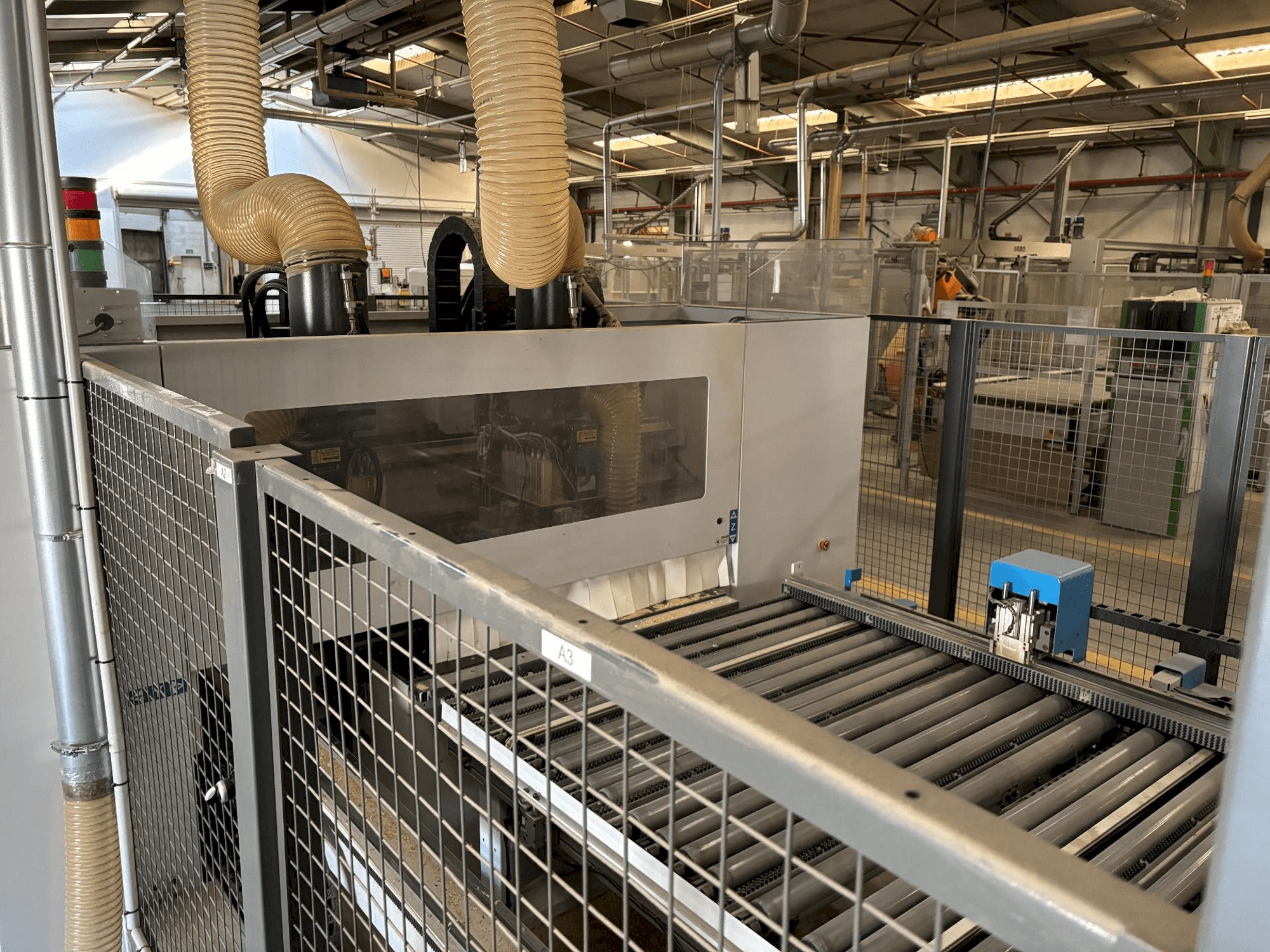

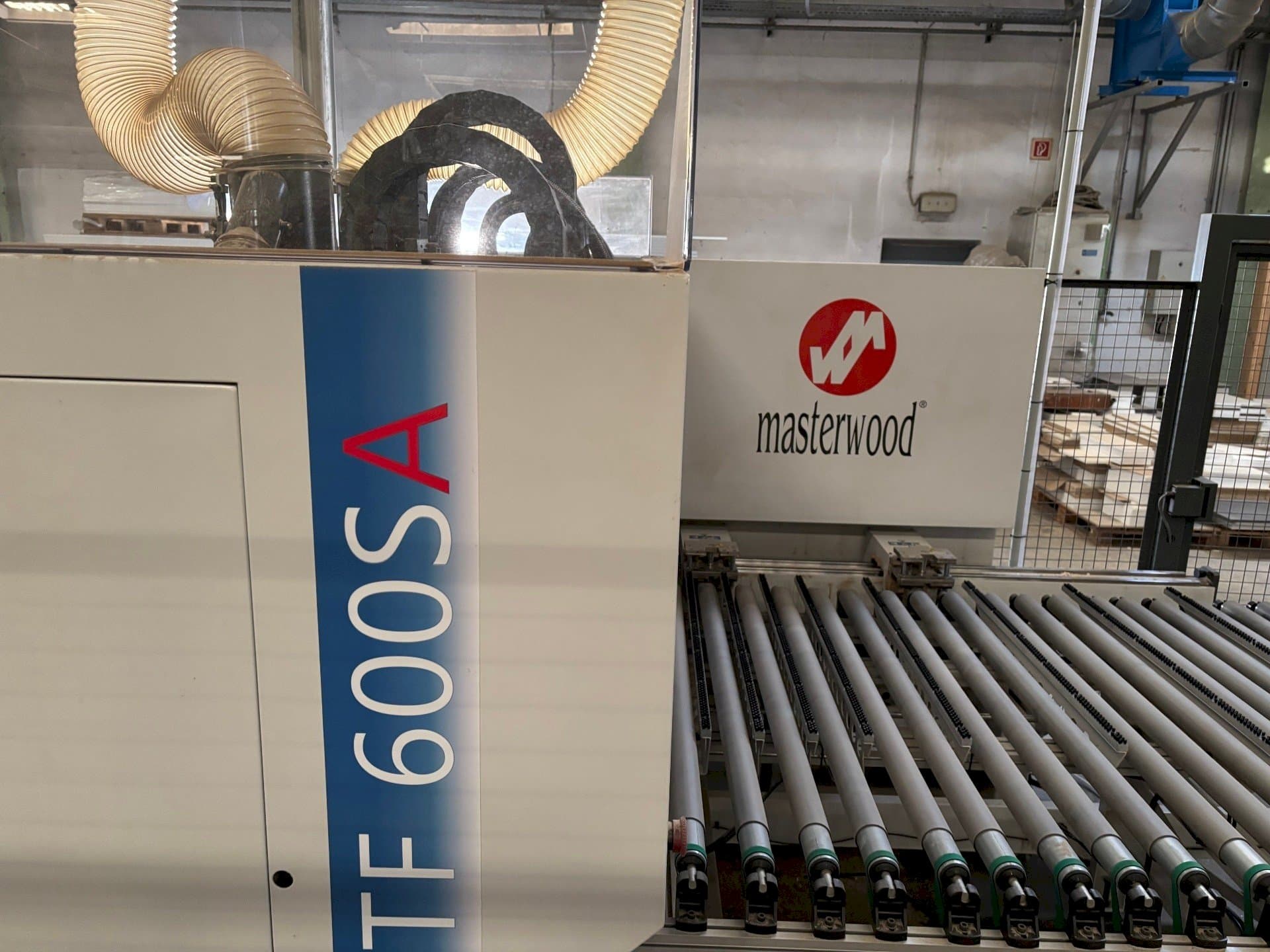

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

centro di lavorazione usato marca: Masterwood Tipo: MasterDrill TF 600 SA Anno: 2020 Con il centro di lavorazione TF 600 SA è possibile lavorare pannelli di diverse dimensioni uno dopo l’altro su tutti e 6 i lati senza interruzioni. I pezzi vengono trasportati lungo l’asse X tramite due pinze indipendenti. Le pinze sono controllate a controllo numerico (NC) e fungono anche da battuta di riferimento per l’allineamento dei pezzi. Sono inoltre dotate di un dispositivo per la misurazione automatica dello spessore del pezzo. Velocità massima di avanzamento delle pinze: 130 m/min. Dimensioni minime e massime dei pezzi: - Spessore del pezzo: 8~ 60 mm - Lunghezza del pezzo: 400 ~ 2500 mm - Larghezza del pezzo: 400 ~ 950 mm Teste di foratura: - Le teste di foratura sono realizzate in un unico pezzo fuso in lega di alluminio. Due teste di foratura lavorano il pezzo dall’alto, una dal basso. Questa disposizione delle teste di foratura rende la TF 600 SA una macchina versatile con un’elevata dinamica di foratura. Teste di foratura superiori: - Fori verticali in direzione X: 7+7 - Punte verticali in direzione Y: 5+5 - Punte orizzontali in direzione X: 2x2 + 2+2 - Punte orizzontali in direzione Y: 2+2 Testa di foratura inferiore: - Punte verticali: 3x3 Sega per scanalature: - Una sega per scanalature montata sulla testa di foratura superiore in prossimità del fermo consente di realizzare scanalature in direzione X (diametro massimo della lama = 125 mm). È possibile realizzare scanalature da un minimo di 55 mm a un massimo di 850 mm. Mandrino di fresatura 2x3,5 kW: Dati tecnici: - Potenza massima: 3,5 kW - Velocità massima: 18.000 giri/min - Rotazione destra-sinistra - Azionamento tramite inverter - Portautensili ER 25 - Raffreddamento ad aria La precisione di posizionamento delle unità è di +/- 1/10 mm Scarico automatico dei pezzi: Nastro trasportatore motorizzato con controllo a sensori. CNC e software: - Il piano di lavoro della macchina è interamente gestito da NC e garantisce il fissaggio continuo dei pannelli in tutte le posizioni di lavoro. Tutti i movimenti avvengono sulla superficie di appoggio più ampia possibile sul pezzo. I dispositivi di serraggio vengono attivati a seconda dell’unità di lavoro. Il piano di lavoro è dotato di un allineatore laterale controllato da NC che assicura il perfetto allineamento del pannello in lavorazione. Masterwork: - Masterwork consente all’operatore della macchina di programmare in modo rapido e semplice. Il software è in grado di importare i formati di dati più importanti, quali DCF e XML. Master Drill: interfaccia uomo-macchina per la gestione delle attività operative (manutenzione/attrezzature). Trepan: interfaccia utilizzata dall’operatore per le operazioni manuali e relative alle attrezzature. Lettore di codici a barre: - Trasportatore a rulli motorizzato per il carico dei pezzi nell’alimentazione. - Software Palette CAM Start per Masterwood TF 600 SA - Scanner automatico di codici a barre nell’alimentazione Nota: I dati tecnici e le descrizioni sono stati copiati dalla conferma d’ordine originale. I dati sono forniti a titolo puramente informativo e non sono vincolanti.
