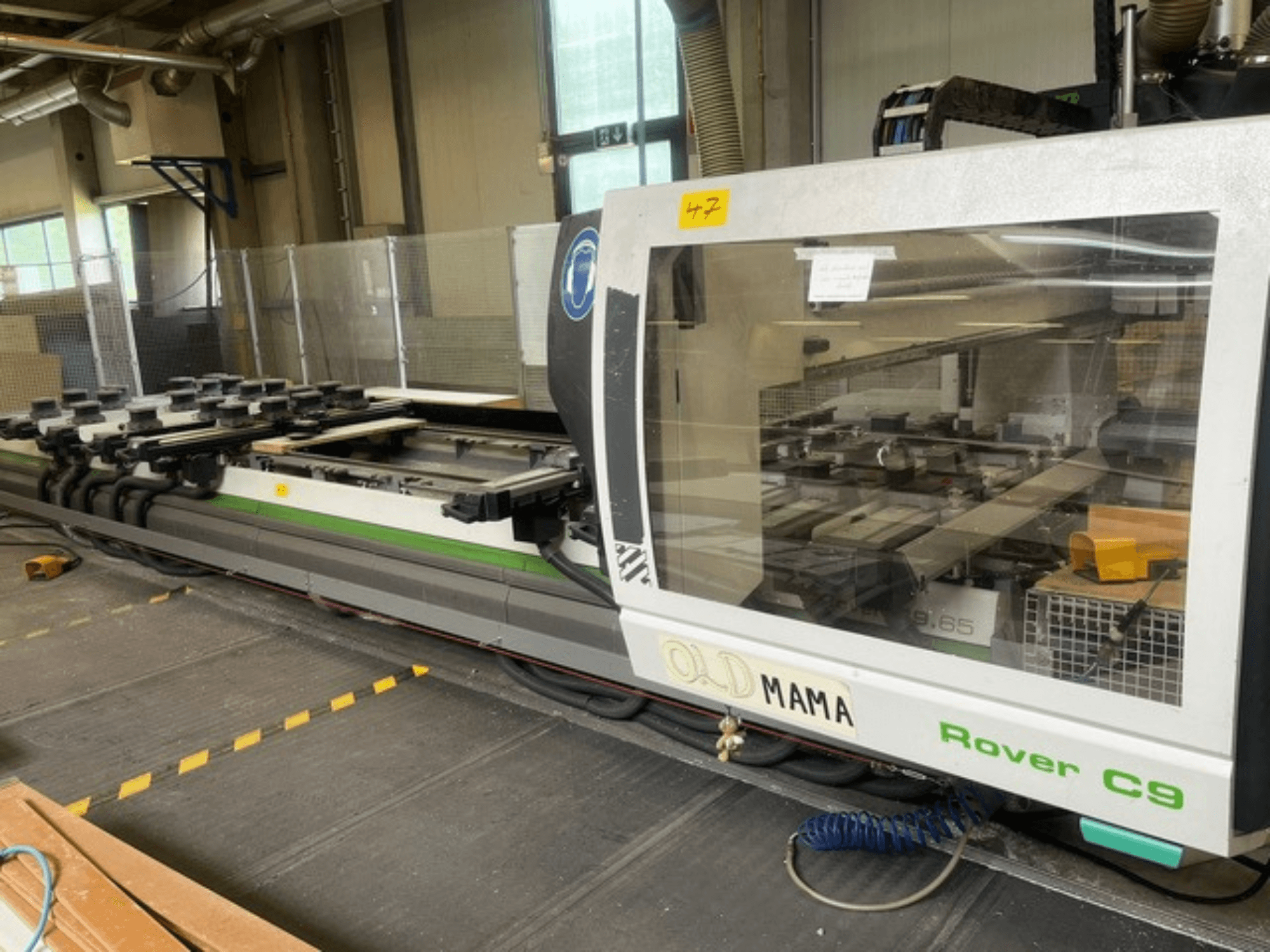

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Sistema di azionamento asse X: cremagliera e pignone

• Sistema di azionamento asse Y: vite a ricircolo di sfere

• Sistema di azionamento asse Z: vite a ricircolo di sfere

• Sistema di guida: guide lineari con pattini a ricircolo di sfere

• Motori: motori brushless con azionamenti digitali

• Formati di programmazione: DXF e CID3

• Tipo di mandrino principale: Unità di lavorazione a 5 assi interpolanti

• Potenza del mandrino S1: 8 kW a 12000 giri/min.

• Potenza del mandrino S6: 9 kW a 12000 giri/min.

• Velocità massima del mandrino: 22000 giri/min

• Interfaccia utensile: HSK F63

• Rotazione asse C: 360° continuo

• Velocità asse C: 13,5 rpm

• Rotazione asse B: ±100° (posizionamento) / ±98° (interpolazione)

• Velocità asse B: 13,5 giri/min.

• Velocità di avanzamento dell'asse Z: 30 m/min

• Sistema del vuoto: vuoto multizona con connessioni su entrambi i lati

• Capacità della pompa del vuoto: 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Piano di lavoro: Sistema ATS con supporti modulari

• Numero di supporti per i pezzi: 10

• Numero di supporti per moduli: 40

• Dimensioni del modulo: 132 x 132 x H41,5 mm

• Dimensioni modulo vuoto: 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Altezza totale del modulo: 115,5 mm

• Sistema di serraggio: vuoto e pneumatico (Uniclamp opzionale)

• Forza di serraggio Uniclamp: 220 kg a 7 bar

• Lunghezza minima del pezzo (Uniclamp): 140 mm

• Unità di foratura: BH 42 L

• Mandrini di foratura verticale: 29

• Mandrini di foratura orizzontali: 6 (doppia uscita)

• Diametro della sega per scanalatura: 120 mm

• Velocità del mandrino di foratura: fino a 6000 giri/min.

• Cambio utensili: a catena

• Capacità del cambio utensili: 22 posizioni

• Distanza tra gli utensili: 180 mm

• Diametro massimo dell'utensile (a pieno carico): 175 mm

• Diametro massimo dell'utensile (singolo): 250 mm

• Lunghezza massima dell'utensile: 268 mm

• Peso massimo dell'utensile: 7,5 kg

• Peso totale dell'utensile: 100 kg

• Cambio utensile pick-up: 1 posizione

• Peso massimo dell'utensile prelevato: 8 kg

• Alimentazione elettrica: 380/400/415 V 50/60 Hz

• Inverter per mandrini: fino a 14 kW

• Sistema di raffreddamento: unità di raffreddamento a liquido per elettromandrini (1600 W)

• Sistema di lubrificazione: lubrificazione automatica centralizzata

• Sistema di sicurezza: A norma CE con tappeti di sicurezza, protezioni e arresti di emergenza

• Rimozione dei trucioli: trasportatore di trucioli integrato

Nel 2023, la macchina ha ricevuto una nuova testa di mandrino a 5 assi HS552 A HD 0S2 + ES360 F63 da 9 kW.
