CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- Vendita di CHARMILLES Robofil 440 CC | gindumac.com

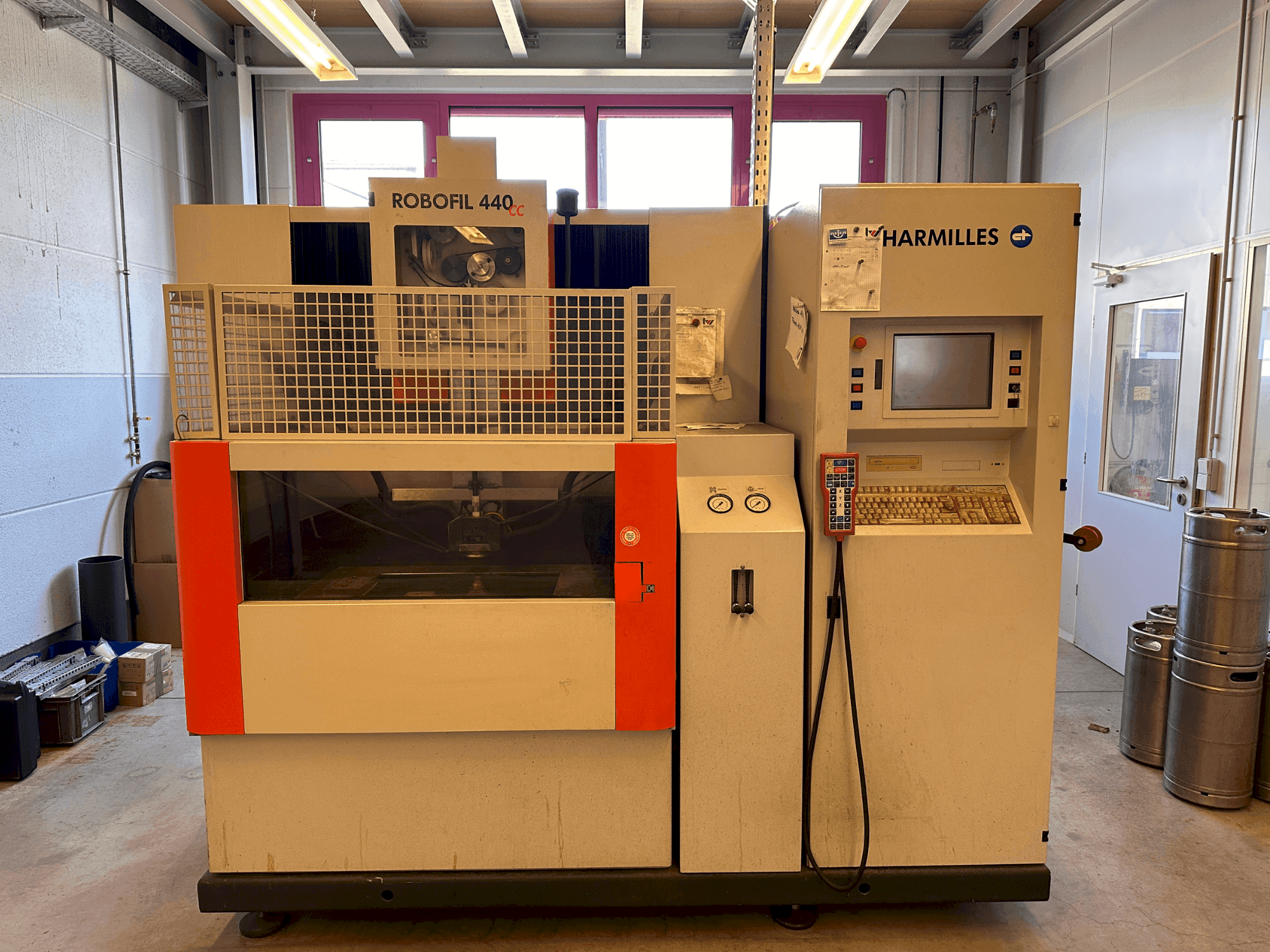

Questo CHARMILLES Robofil 440 CC a 3 assi è stato prodotto nel 2007 e presenta un design robusto con un peso totale del sistema di 4450 kg quando è riempito di dielettrico. Può gestire pezzi fino a 1500 kg, con dimensioni massime di 1200 x 700 x 400 mm. Ideale per processi di elettroerosione a filo di precisione, questa macchina offre un sistema di controllo completo con schermo TFT da 12". Se desiderate ottenere capacità di elettroerosione di alta qualità, prendete in considerazione la macchina CHARMILLES Robofil 440 CC che abbiamo in vendita. Contattateci per maggiori informazioni.
Panoramica
- marca: CHARMILLES
- anno: 2007
- MODELLO: Robofil 440 CC
- tipo di applicazione: EDM
- Località: Germania
- tipo di macchina: Macchina per elettroerosione a filo
- disponibilità: Immediata
Informazioni tecniche - CHARMILLES Robofil 440 CC
Informazioni generali
- Lunghezza macchina: 2810 mm
- Larghezza macchina: 2600 mm
- Altezza macchina: 2080 mm
- Peso della macchina: 4450 kg
Trasmissione principale
- Numero di assi: 3
Movimento
- Movimento ASSE-X: 550 mm
- Movimento ASSE-Y: 350 mm
- Movimento ASSE-Z: 400 mm
Pezzo in lavorazione
- Pezzo in lavorazione x: 1200 mm
- Pezzo in lavorazione y: 400 mm
- Pezzo in lavorazione z: 700 mm
- Peso del pezzo in lavorazione: 1500 kg
Gruppo iniezione
- Pressione di iniezione: 2/4/8/13 bar
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Volume totale del dielettrico: 1200 l
- - Min. /max. Spessore dielettrico: 0/435 mm
- - Guide per fili standard: 0. 25 mm
- - Tensione di ingresso trifase: 400 v
- - Frequenza di rete (2 versioni): 50 o 60 hz
- - Fattore di potenza: 0,8
- - Potenza totale installata: 10 kva
- - Fluttuazioni consentite: ±10%
- - Microinterruzioni consentite: 4 ms
- - Alimentazione di aria compressa: 6-7 bar
- - Controllore Controllo numerico TFT 12"/ Dimensioni dell'intero sistema (LxPxH) mm 2600x2810x2240/ Peso totale del sistema senza dielettrico kg 3300/ Peso totale del sistema con dielettrico kg 4450/ Area di lavoro/ Dimensioni massime del pezzo mm 1200x700x400 Peso massimo del pezzo kg 1500/ Spessore dielettrico min./max. Spessore del dielettrico mm 0/200/ Alimentazione aria compressa/ Pressione bar 6...7 bar/ Portata minima l/min 150/ Assi/ Corsa X, Y, Z mm 550x350x400/ Corsa U, V mm 550/350/ Angolo conico / altezza °/mm ±30/400/ Risoluzione di misura X, Y, U, V, Z µm 0,05/ Velocità di movimento degli assi mm/min 0...3000/ Protezione anticollisione per gli assi X, Y, U, V, Z/ Dielettrico/ Tipo Acqua deionizzata/ Volume totale del dielettrico L 1200/ Cartucce filtranti 4/ Bottiglie di deionizzazione 1/ Volume totale della resina deionizzante L 20/ Elettrodo / Filo/ Guide filo standard mm Φ 0,25/ Forza di trazione del filo programmabile daN 0,3...2,5/ Velocità di svolgimento del filo programmabile m/min 0,5...15/ Infilatura automatica del filo mm Φ 0,1/0,2/0,25/0,3/ Reinfilatura automatica del filo mm Φ 0,2/0,25/0,3/ Diametro minimo del foro pilota per la filettatura automatica/ mm Φ 0,8/ Altezza massima per l'infilatura automatica con filo da 0,25 mm/mm 220/ Pesi e tipi di bobina di filo consentiti kg secondo le norme DIN: 1,6 (K100) - 8(K160)/ secondo le norme JIS: 3(P3) - 5(P5)/ Quadro elettrico/ Tensione di ingresso trifase V 400/ Frequenza di rete (2 versioni) Hz 50 o 60/ Fluttuazioni ammesse ±10%/ Potenza totale installata: 10 kVA/ Microinterruzioni ammesse in ms: 13.5 A/ Fattore di potenza: 0,8/ Display: 12" TFT/ Lingue standard disponibili: Francese, inglese, tedesco, italiano, spagnolo/ Capacità di memoria utente: 6 GB/ Sistema operativo: Windows XP SP2/ CD-ROM/ Porta Ethernet, USB/ Porta parallela/ Telecomando/ Tastiera alfanumerica: PC/ Condizioni ambientali ammissibili/ Temperatura per una precisione ottimale: 20±1°C/ Temperatura per un'apparecchiatura ottimale: 15...30°C/ Umidità relativa ammessa: 40...80%/ Emissione sonora massima della macchina: 76 dB(A)/ Tempo di stabilizzazione termica: 3 h/ Grado di protezione dell'apparecchiatura elettrica: IP 43
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
Borja Garcia
Termini di pagamento
Pagamento anticipato
Finanziamento delle attività
