CMZ - TTL66ES-TUR-CMZ-2025-00001

• Informazioni generali

  • Diametro massimo di tornitura: 800 mm

  • Diametro massimo di tornitura: 515 mm

  • Distanza tra i centri dei mandrini: 614 mm

  • Potenza installata: 35,5 kVA

  • Capacità dei serbatoi: refrigerante 510 L, olio lubrificante 18 L, olio idraulico 100 L

• Corsa degli assi

  • Torre superiore (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Torre inferiore (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Assi del sub-mandrino: X3 +120/-120 mm, Z3 580 mm

• Velocità di avanzamento rapido

  • Assi X: 30 m/min

  • Assi Z: 30 m/min

  • Assi Y: 20 m/min

• Accelerazione degli assi

  • Tutti gli assi lineari: 1G (9,8 m/s²)

• Mandrino principale

  • Tipo: motore integrato

  • Dimensioni del mandrino: 210 mm

  • Punta del mandrino: ASA A2-6

  • Capacità barra: 66 mm

  • Foratura mandrino: 72,5 mm

  • Diametro interno del tubo di trazione: 66 mm

  • Diametro esterno del cuscinetto: 170 mm

  • Potenza (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Coppia (max / S3 25% / S1): 205 / 180 / 150 Nm

• Contromandrino

  • Velocità massima: 4.000 giri/min

  • Capacità barra: 66 mm

  • Foratura mandrino: 72,5 mm

  • Diametro interno del tubo di trazione: 66 mm

  • Diametro esterno del cuscinetto: 170 mm

  • Corsa X3: ±120 mm

  • Corsa Z3: 580 mm

  • Potenza (Max / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Coppia (Max / S3 25% / S1): 205 / 180 / 150 Nm

• Torrette (superiore e inferiore)

  • Numero di stazioni: 24

  • Posizioni utensili motorizzati: 12

  • Dimensioni utensile: 20×20 mm / 25×25 mm

  • Tempo di indicizzazione: 0,1 sec

  • Forza di serraggio: 3.200 kgf

  • Diametro giunto Curvic: 150 mm

• Utensili motorizzati

  • Tipo di motore: motore sincrono integrato

  • Velocità massima: 12.000 giri/min

  • Potenza (Max / S1): 14 / 10 kW

  • Coppia massima (Max / S1): 42 / 32 Nm

  • Raffreddamento: Raffreddamento completamente ad olio

  • Interfaccia utensile standard: NT-55

• Struttura

  • Banco inclinato a 60° in ghisa GG-25 per impieghi gravosi, ottimizzato con FEA

  • Peso del basamento: 4.450 kg

  • Guide lineari a rulli NSK e viti a ricircolo di sfere pretensionate

  • 8 motori integrati raffreddati ad olio

  • Progettazione termicamente stabile con mandrini a 90° rispetto al piano X–Z

• Gestione del refrigerante e termica

  • Potenza del refrigeratore d’olio: 5.000 W

  • Pompa del refrigerante standard: 6 bar / 60 l/min

  • Capacità del serbatoio del refrigerante: 510 L

  • Raffreddamento ad olio per entrambi i mandrini, tutti i motori integrati sugli assi X/Y ed entrambi i motori degli utensili motorizzati

  • Compensazione termica tramite temperatura dell’olio controllata

• Controllo CNC

  • Fanuc 31i-T Plus con iHMI, touchscreen da 15"

  • Programmazione conversazionale Manual Guide i

  • Connettività Ethernet e USB

  • Funzionalità di assistenza remota

  • Predisposto per l’Industria 4.0

  • 14 assi controllati: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Controllo simultaneo di 4 assi per canale

  • Funzioni: maschiatura rigida, tornitura poligonale, interpolazione cilindrica, interpolazione in coordinate polari, dentatura a creatore e capacità di skiving

• Punti di forza

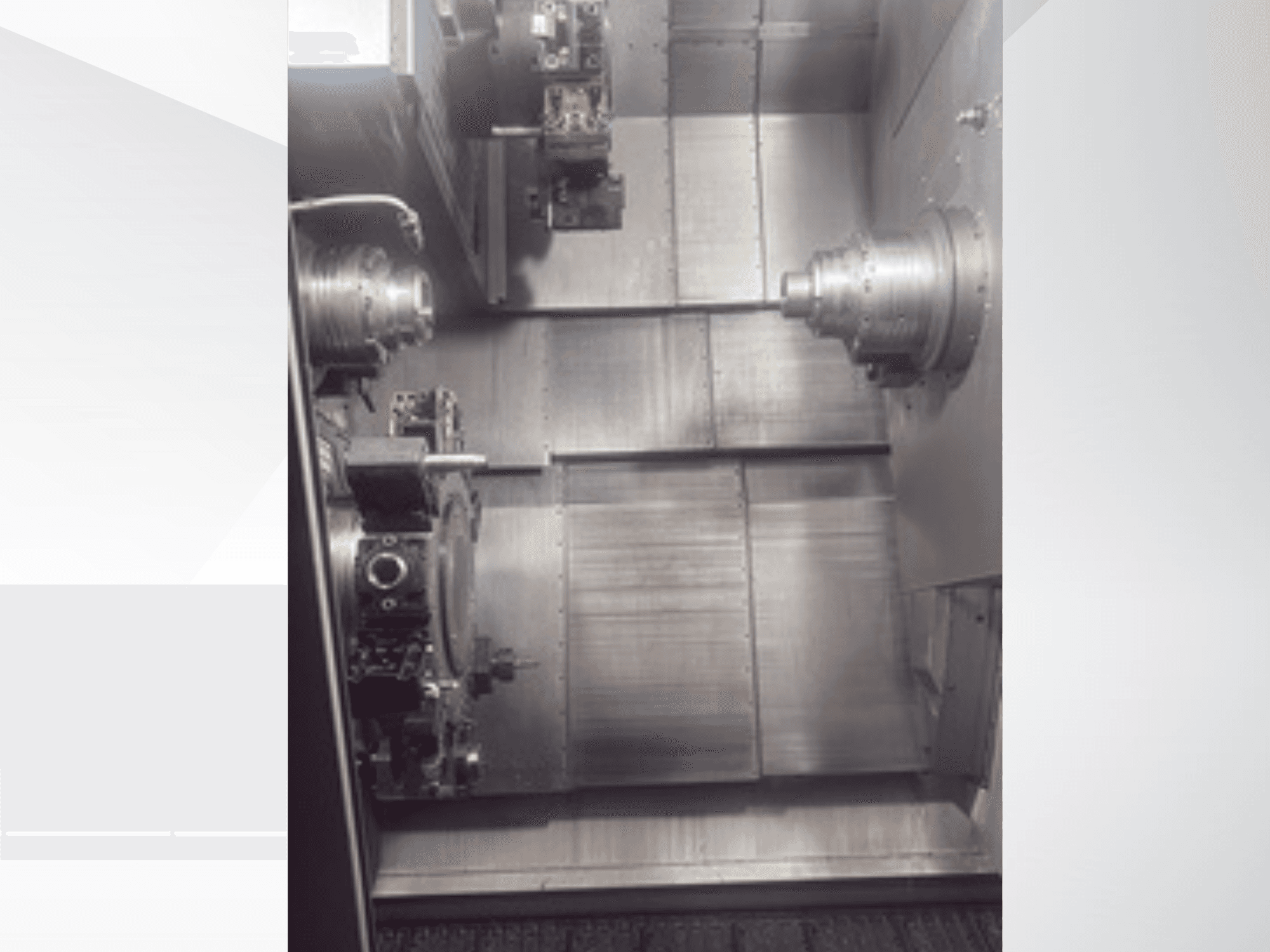

  • Doppio mandrino + torrette a doppio asse Y

  • Capacità di lavorazione simultanea con 4 utensili

  • Architettura con motori completamente integrati (senza cinghie)

  • Capacità barre di 66 mm su entrambi i mandrini

  • Utensili motorizzati a 12.000 giri/min

  • Lavorazione sovrapposta con sub-mandrino mobile

  • Adatto alla produzione in serie di componenti per il settore automobilistico, idraulico, aerospaziale e di pezzi torniti di precisione

Dotazione aggiuntiva

• Pompa del refrigerante ad alta pressione opzionale: 15 bar

• Contropunta opzionale

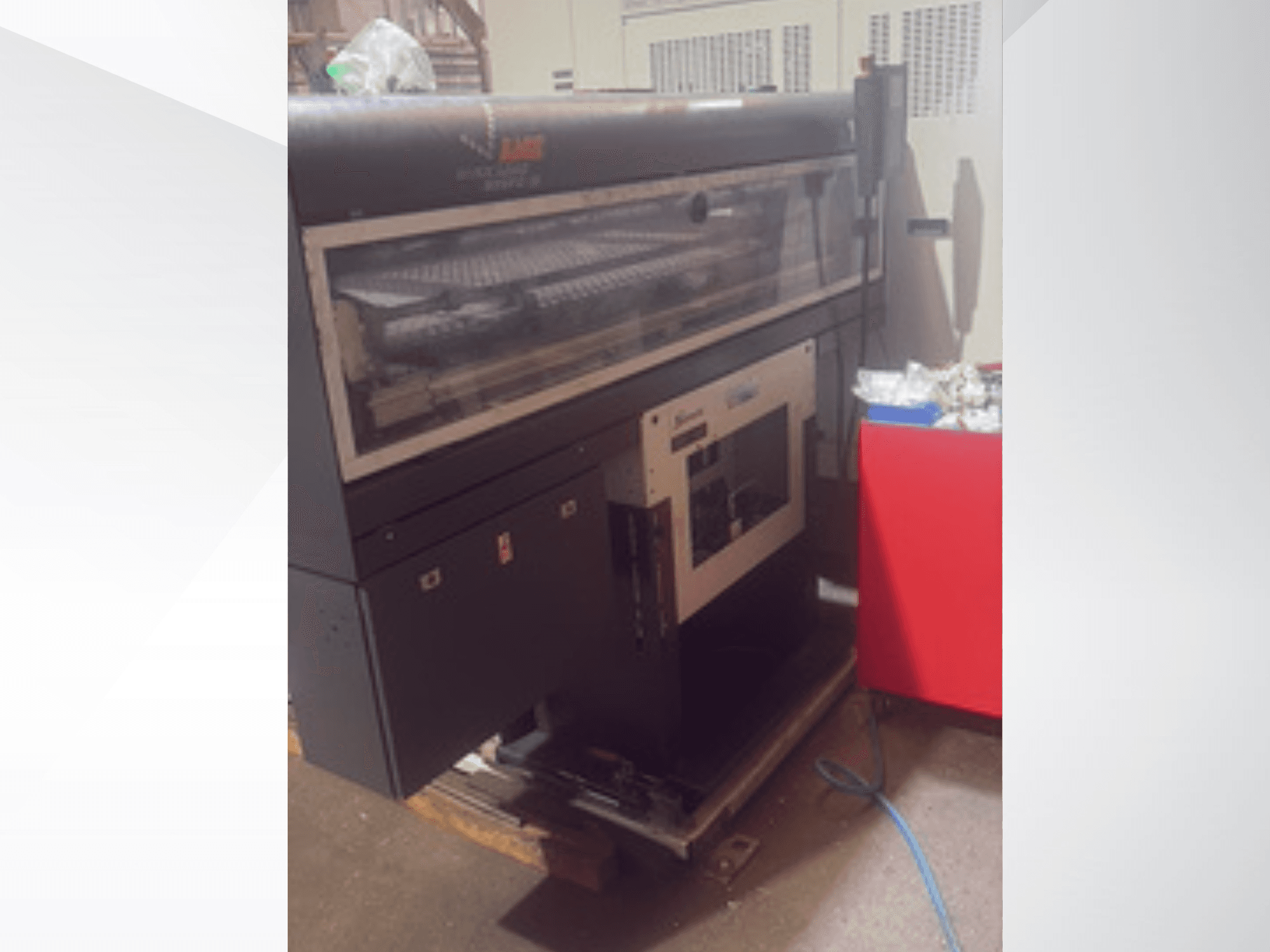

• Non specificato nelle informazioni fornite: robot, automazione, trasportatore di trucioli, alimentatore di barre
