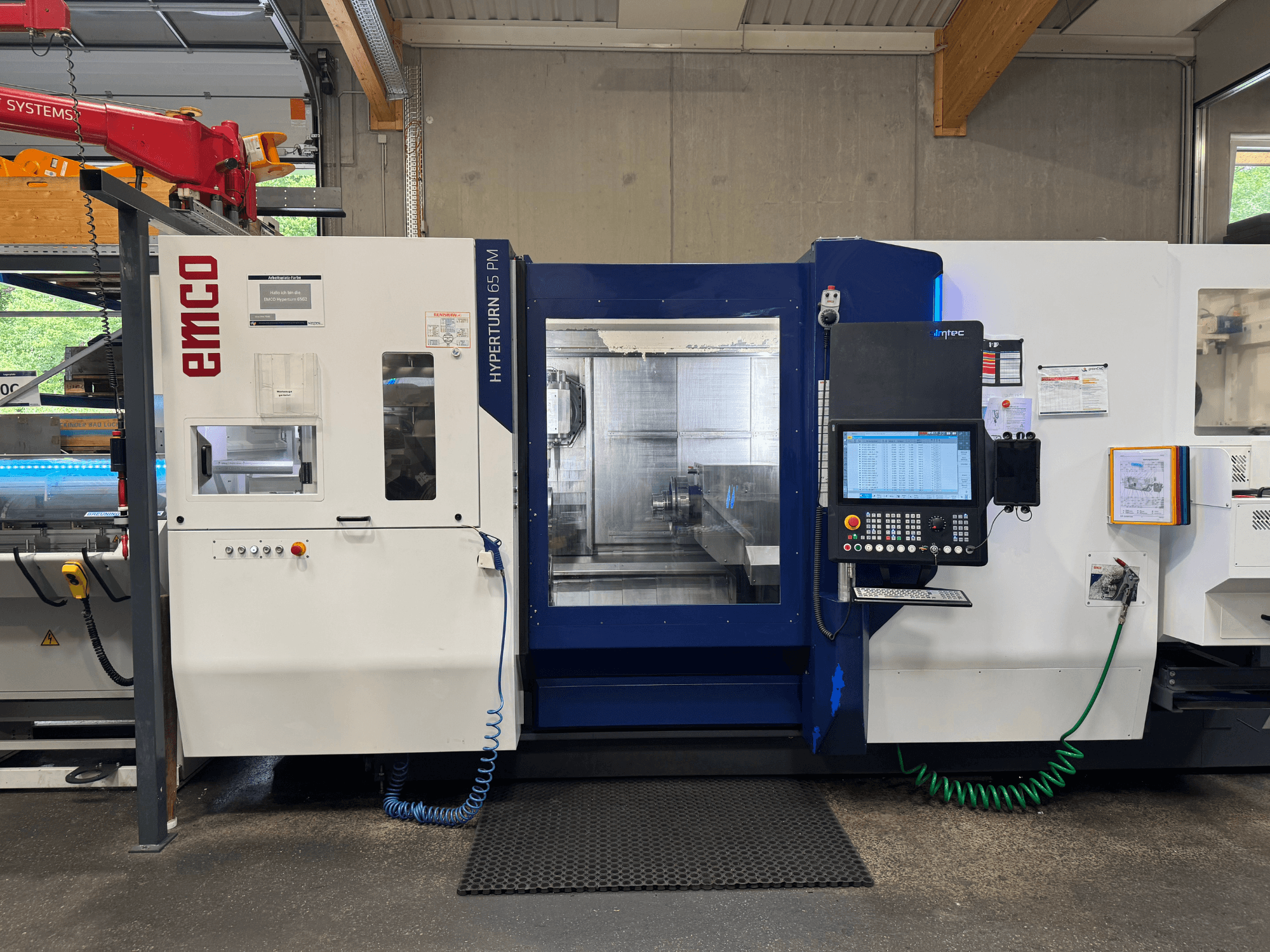

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Mandrino principale (azionamento diretto):

  • Coppia massima: 250 Nm

• Mandrino secondario (azionamento diretto):

  • Potenza massima di azionamento: 29 kN (come da specifiche)

  • Coppia massima: 250 Nm

  • Intervallo di velocità: 0–5000 giri/min

• Mandrino di fresatura (azionamento diretto):

  • Potenza massima di azionamento: 37 kW

  • Coppia massima: 30 Nm

  • Intervallo di velocità: 0–12.000 giri/min

• Torrella portautensili (azionamento diretto):

  • Potenza massima di azionamento: 10 kW

  • Coppia massima: 30 Nm

  • Intervallo di velocità: 0–12.000 giri/min

• Cinematica e assi:

  • Carrello trasversale nella parte superiore con mandrino di tornitura/fresatura come mandrino motorizzato; serraggio idraulico durante la tornitura

  • Corsa dell’asse Y: +/- 120 mm

  • Asse B con azionamento diretto: +/- 120°, serraggio idraulico

• Utensili:

  • Magazzino utensili a 40 posizioni, HSK-T63

  • Torre radiale a 12 posizioni con azionamento diretto, interfaccia utensili BMT55P

• Mandrini e serraggio:

  • Cilindro di serraggio ad alta pressione con tubo di trazione per mandrino principale

  • Cilindro di serraggio completo con serraggio parzialmente cavo, profondità 66 x 550 mm nel contromandrino

  • Pressione di serraggio programmabile per mandrino principale e contromandrino

  • Lubrificazione esterna sul mandrino principale e sul contromandrino

  • Freno di bloccaggio meccanico sul mandrino principale e sul contromandrino

  • Asse C per mandrino principale e contromandrino

• Controllo e interfaccia operatore (HMI):

  • SINUMERIK ONE / OPERATE, interfaccia utente basata sull'app EMCONNECT

  • Display multi-touch da 22"

  • IPC con 240 GB

  • Programmazione dialogica SHOPTURN

  • Simulazione 3D e disegno

  • Rilevamento del materiale residuo

  • Sblocco dalla memoria esterna

  • Lettore CAD (importazione DXF)

  • TRANSMIT e TRACYL per la programmazione dell’asse C

  • Interfaccia USB, unità di rete (Ethernet)

  • Tastiera per PC con tasto di scelta rapida HMI

  • Barra di stato a LED

• Fluidi e utenze:

  • 2 linee di refrigerante a 25 bar

  • 2 pompe di lavaggio a 4,3 bar

  • Unità di climatizzazione dell'armadio di comando

  • Sistema di raffreddamento per motori mandrino, mandrino di fresatura, motore a coppia dell’asse B e azionamento diretto della torretta

  • Gruppo idraulico

  • Luce della macchina

  • 8 elementi di livellamento

• Feedback/misura:

  • Righe in vetro: X1 (compreso sistema pneumatico), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Dotazione aggiuntiva

• Gestione dei trucioli e filtrazione:

  • Trasportatore a nastro incernierato per trucioli, altezza di scarico 1200 mm

  • Sistema di filtraggio a nastro, 980 litri

  • Pompa per acqua sporca

• Opzioni di controllo/monitoraggio:

  • Volantino elettronico BAOD-SL (portatile, supporto magnetico per controllori Siemens)

  • Monitoraggio rottura e usura utensili EMCO / B40D-SL

  • Sonda wireless / Controllo rottura punta HSK BK-MICRO

  • Tornitura a 4 assi / Taglio bilanciato (opzione SINUMERIK)

  • Velocità alternativa del mandrino di testa (opzione SINUMERIK)

  • Torrella come contropunta (opzione SINUMERIK)

  • Contromandrino come contropunta (opzione SINUMERIK)

• Caricatore di barre (specifiche come fornite):

  • Lunghezza barra: 300–1200 mm

  • Diametro barra: 10–104 mm

  • Superficie di appoggio del materiale (vista frontale): 800 x 1250 mm

  • Capacità di carico: 12 barre con diametro di 65 mm

  • Capacità di carico massima: 400 kg (max. 74 kg/barra)

  • Materiale rettangolare: lunghezza minima del lato 6 mm; circonferenza massima 105 mm

  • Materiale esagonale: da SW 5 a 85 mm

  • Materiale tondo: <15 mm

  • Profondità di retrazione dell’asta di spinta: 1470 mm

  • Alimentazione: 24 V CC (interfaccia)

  • Dimensioni: lunghezza 1800 mm; larghezza 1315 mm

  • Altezza slitta/mandrino: 1090–1330 mm

  • Peso: circa 620 kg

• Accessori:
  Mandrino, sistema di cambio rapido Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Mandrino di serraggio T210 GR0
  4 mandrini Bachen INOFlex® VT-S 016 (160 mandrini)
  Valore della merce circa: 70.000 €

  E BMT 55 supporto inferiore
  e 40 attacchi HSK (valore della merce circa: 30.000)

• Viene fornito con una sonda 3D (HSK63)
