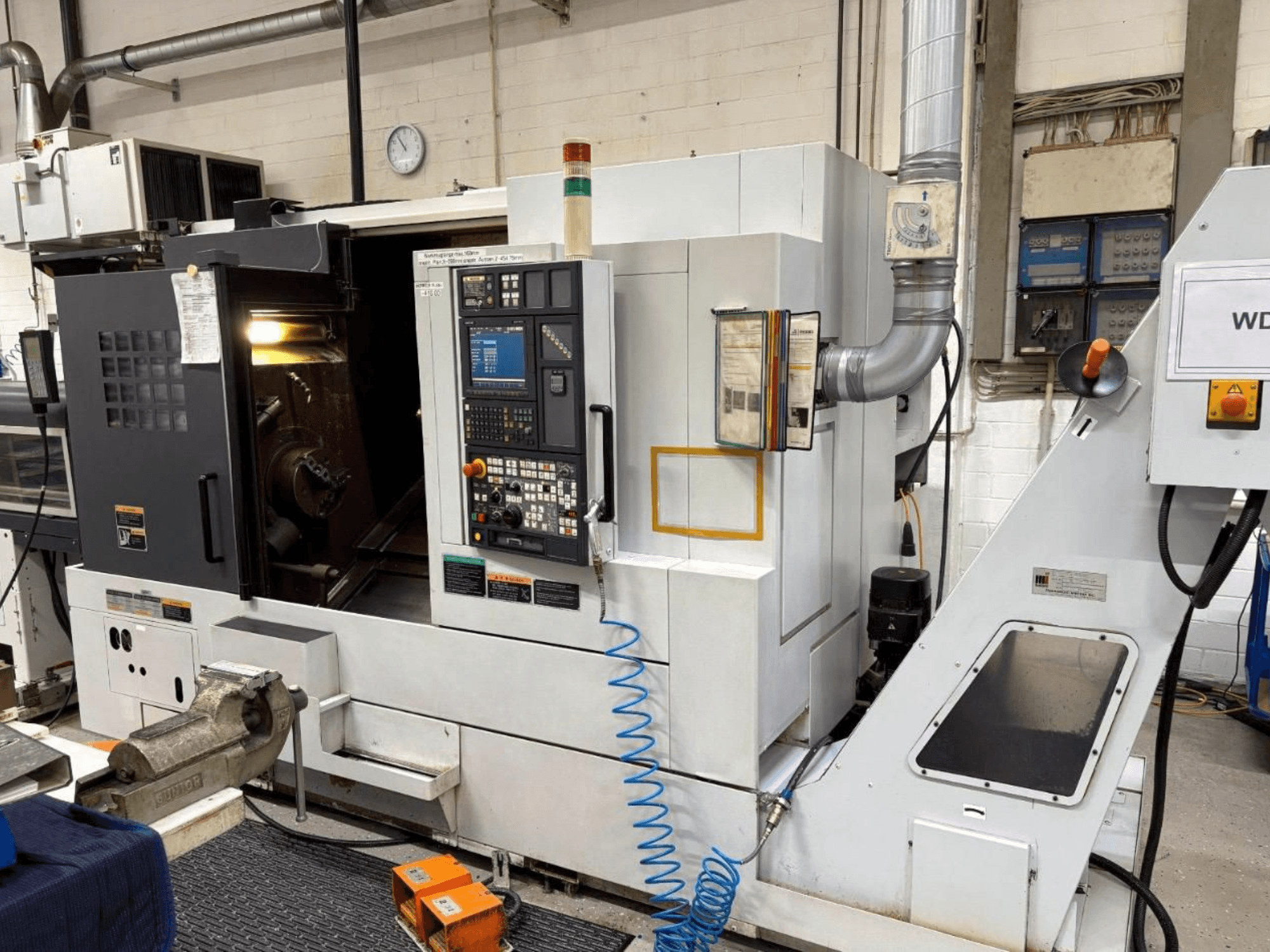

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Velocità di traslazione rapida:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Mandrino principale:

  • Punta mandrino: A2-8

  • Capacità massima barra: 80 mm

  • Mandrino: Kitagawa B-210, Ø250 mm

  • Asse C: posizionamento a 360°

• Mandrino secondario:

  • Punta mandrino: A2-6

  • Potenza motore integrato: 15 kW

  • Mandrino: Kitagawa B-208, Ø210 mm

  • Asse C: posizionamento a 360°

  • Capacità di trasferimento pezzi: Sì

• Utensili di fresatura/azionati:

  • Capacità torretta: 12 stazioni

  • Stazioni utensili motorizzati: 12

  • Potenza motore utensile motorizzato: 5,5 kW

  • Velocità massima utensile motorizzato: 6.000 giri/min

  • Utensili ad azionamento diretto, fresatura con utensili motorizzati, lavorazione decentrata

• Torrella e utensili:

  • Tempo di indicizzazione torretta: 0,2 sec

  • Misurazione automatica degli utensili: Doppio braccio di misurazione utensili Renishaw

• Struttura meccanica:

  • Guide: guide a scatola temprate (prismatiche) su tutti gli assi

  • Azionamento mandrino: Motori integrati

  • Trasmissione: Azionamento diretto (senza cinghie/riduttori)

  • Coppia di avviamento: 640 Nm

• Controllo CNC:

  • Controllo: Mori Seiki MAPPS IV

  • Programmazione conversazionale, monitoraggio del carico, monitoraggio dell'usura/consumo degli utensili

• Raffreddamento e lubrificazione:

  • Radiatore dell'olio del mandrino principale: Daikin

  • Radiatore dell'olio del mandrino secondario: Daikin

• Connettività:

  • USB, PCMCIA, RS-232

  • Interfaccia alimentatore barre: inclusa

• Capacità di lavorazione:

  • Tornitura e fresatura simultanee

  • Lavorazione sull'asse Y

  • Interpolazione in coordinate polari

  • Foratura e maschiatura decentrate

  • Lavorazione frontale e posteriore con sub-mandrino

  • Lavorazione completa del pezzo in un unico serraggio

  • Lavorazioni multiasse complesse

• Applicazioni tipiche:

  • Componenti torniti di precisione

  • Parti per l'industria aerospaziale

  • Componenti per il settore automobilistico

  • Componenti idraulici

  • Componenti medicali

  • Ingegneria di precisione generale

Attrezzature aggiuntive

• Caricatore automatico di barre LNS, capacità 1,5 m

• Raccoglitore automatico pezzi

• Trasportatore trucioli: tipo a nastro con cerniere laterali

• Pedale indipendente per il mandrino (mandrino principale e secondario)

• Trasformatore elettrico

• Pacchetto di documentazione:

  • Manuale d'uso

  • Manuale di programmazione

  • Elenco dei componenti

  • Schemi elettrici

• Portautensili: Portautensili statici e motorizzati inclusi

• Altre dotazioni opzionali: non incluse
