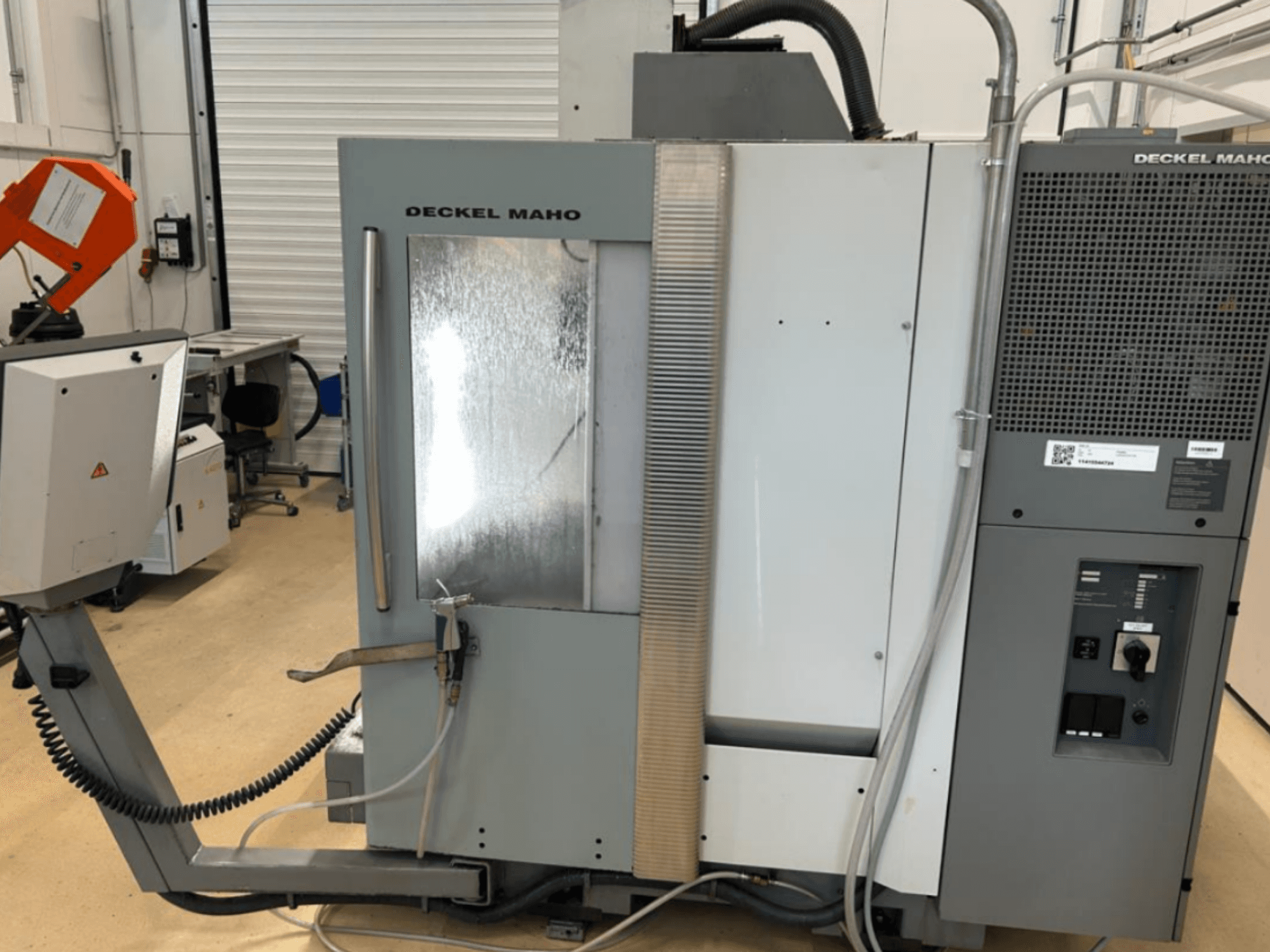

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Tipo di tavola: tavola rotante digitale girevole

- Dimensioni del tavolo: diametro 630 mm x 500 mm

- Carico massimo del tavolo: 200 kg

- Campo di rotazione: 115 gradi (-5 / +110)

- Caratteristiche del tavolo: azionamenti digitali, serraggio idraulico (solo in modalità di posizionamento), indicatore elettronico dell’angolo, trasformazione del piano

- Intervallo di velocità del mandrino: 20 - 10.000 giri/min (regolabile in modo continuo)

- Potenza di azionamento (ciclo di lavoro al 100% / 40%): 9 kW / 13 kW

- Coppia (ciclo di lavoro al 40%): 82 Nm

- Sistema di misura: sistema di misura lineare diretto X/Y/Z

- Risoluzione di ingresso X/Y/Z: 0,01 mm

- Tolleranza di posizione X/Y/Z: 0,010 mm

- Avanzamento rapido X/Y/Z: 24 m/min

- Velocità di avanzamento: 20 m/min

- Tipo di cambio utensili: magazzino a catena con doppia pinza

- Capacità del magazzino utensili: 30 posizioni utensili SK40 (DIN 69871)

- Diametro massimo dell'utensile: da D80 a D130 mm (in funzione della velocità)

- Lunghezza massima dell’utensile: 290 mm

- Peso massimo dell'utensile: 6 kg

- Capacità dell'unità di raffreddamento: 80 l

- Collegamento elettrico / Potenza assorbita: 17 kVA

- Corrente massima (Jn max): 28 A

- Fusibile / Protezione dell'alimentazione: 35 A

- Tensione: 400 V / 230 V / 24 V

- Frequenza: 50 Hz

- Dimensioni ingombro (L x P x A): 4.860 mm x 4.350 mm x 2.424 mm

- Dimensioni di trasporto (L x P x A): 2.210 mm x 2.120 mm x 2.150 mm

- Peso di trasporto: 4,05 t (4.050 kg)

Dotazione aggiuntiva:

Porta della cabina destra, Modalità operativa 4, Commutazione refrigerante/aria di soffiaggio, Pistola a spruzzo, Sonda a contatto a infrarossi Heidenhain TS641, Volantino elettronico, Interfaccia V24 RS232 aggiuntiva all’interno dell’armadio, Interfaccia MDE (macchina accesa, macchina in funzione, contatore pezzi), Disegno della coppa dell’olio, documentazione in tedesco, modello 3D della macchina per la simulazione cinematica (formati IGES, STEP), Ampia dotazione di portautensili SK40 (DIN 69871) inclusa
