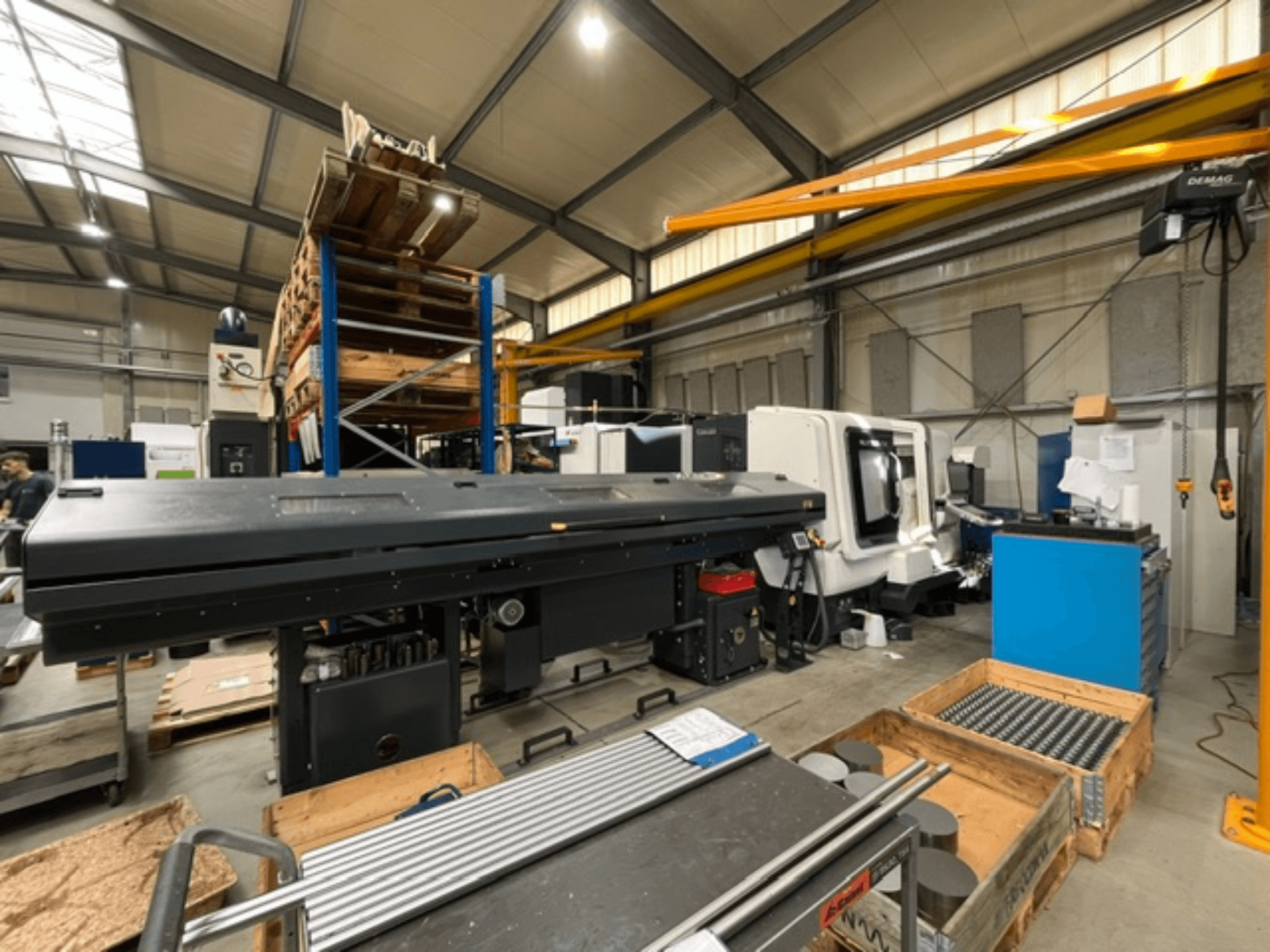

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Unità di controllo: MITSUBISHI M730UM con CELOS (MAPPS V) su schermo multi-touch ERGOline Touch da 21,5 pollici

- Lunghezza di tornitura: 700 mm

- Mandrino principale (mandrino 1): 18,5/18,5/15 kW (25% ED/50% ED/cont.), 4.000 giri/min, punta del mandrino JIS A2-8, foro del mandrino Ø 91 mm

- Mandrino principale: mandrino idraulico a 3 ganasce da 10" (Kitagawa BR10A821, Ø 254 mm) con cilindro di serraggio cavo (passaggio barra Ø 80 mm)

- Contamanovello (mandrino 2): 11/7,5 kW (25% ED/cont.), 6.000 giri/min, punta del mandrino JIS A2-5, foro del mandrino Ø 43 mm

- Mandrino del contromandrino: mandrino idraulico a 3 ganasce da 6" (Kitagawa BR06A521E, Ø 170 mm) con cilindro di serraggio completo

- Torretta: torretta BMT60 a 12 posizioni con utensili motorizzati a 10.000 giri/min (potenza 5,5/5,5/3,7 kW, coppia 40/30/14 Nm)

- Corsa dell'asse Y: ±50 mm (avanzamento rapido 10 m/min)

- Sistema di misura diretta dell’asse X: sistema a scala lineare magnetica (risoluzione 0,01 µm)

- Presettatore utensili: presettatore manuale a oscillazione per il mandrino 1 e presettatore rimovibile per il mandrino 2

- Automazione e movimentazione pezzi: raccoglitore pezzi integrato per mandrino principale/contromandrino (fino a Ø80 mm x 200 mm, max 3 kg), nastro trasportatore di scarico pezzi, espulsore pneumatico pezzi (mandrino 2)

- Alimentatore di barre e interfaccia: interfaccia per alimentatore di barre (multimarca) con alimentatore di barre Top Automazioni X-Files 380M da 3 m (diametro massimo della barra 80 mm)

- Sistema di lubrificazione e filtrazione: trasportatore di trucioli a nastro incernierato (scarico lato destro), pompa di lubrificante ad alta pressione da 0,8 MPa, gruppo pompa INTERLIT con pompa ad alta pressione da 15 bar e filtro a doppia cartuccia, pistola per lubrificante

- Attrezzature ausiliarie e interfacce: interfaccia per il collettore di nebbia d’olio (attacco Ø 150 mm), autotrasformatore trifase (45 kVA, 400 V/200 V, 50 Hz), doppio interruttore a pedale per il comando del mandrino

- Ore di funzionamento della macchina (dati rilevati dall’HMI):

- Tempo di accensione della macchina: 8.120 ore

- Tempo di esecuzione del programma testa 1: 3.751 ore

- Tempo di taglio cumulativo testa 1: 1.904 ore
