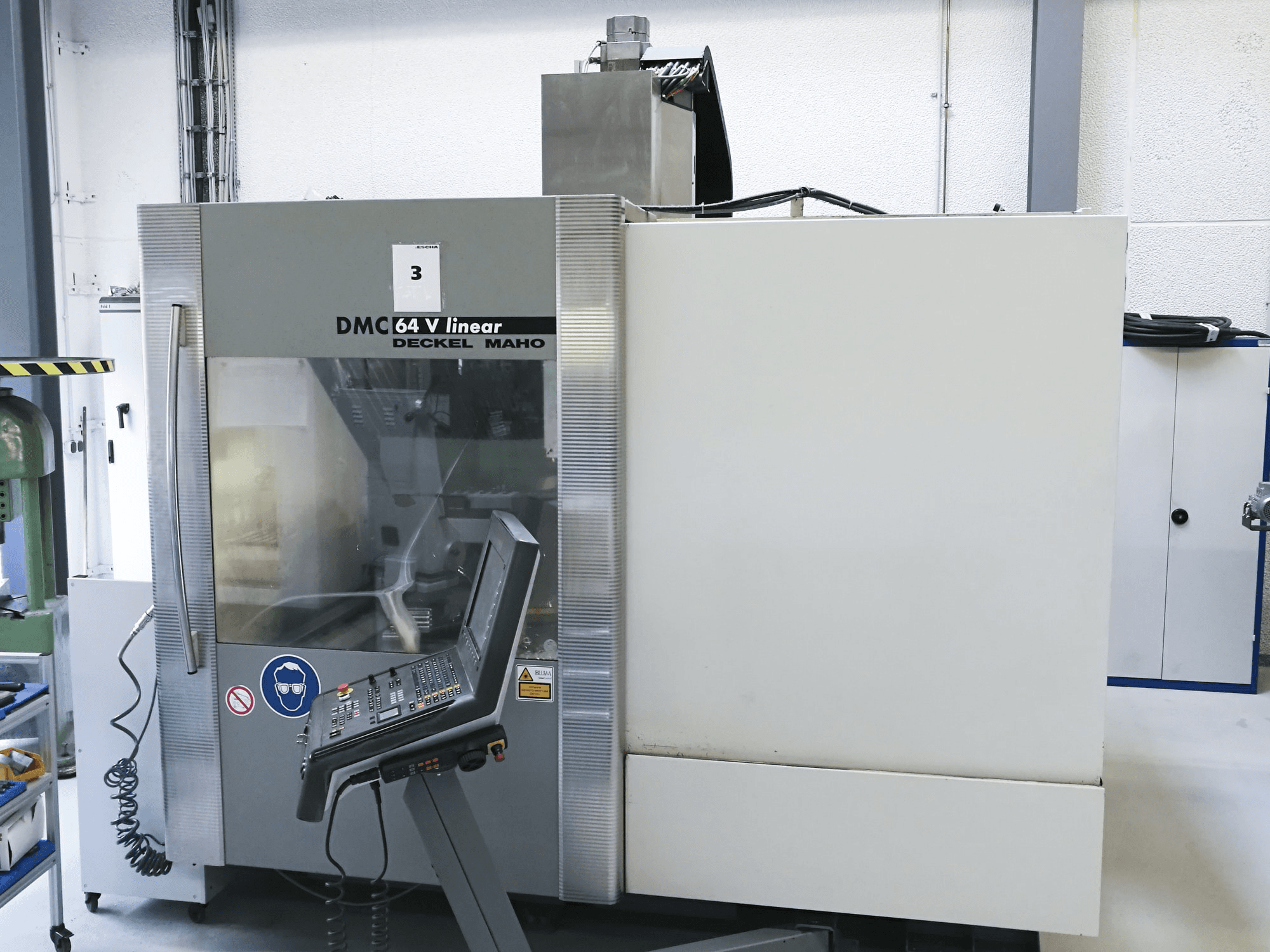

DMG MORI DMC 64 V linear

Informazioni generali

• Lunghezza macchina: 3450 mm
• Larghezza macchina: 3634 mm
• Altezza macchina: 3215 mm
• Peso della macchina: 6500 kg

Sistema di controllo

• Marca: HEIDENHAIN
• Modello: iTNC 530
• Comando a distanza: Si

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 12000 1/min
• Cono di adattamento: Sk 40

Movimento

• Movimento ASSE-X: 640 mm
• Alimentazione di lavoro ASSE-X: 0-40 m/min
• Forza di avanzamento ASSE-X: 7000 N
• Corsa rapida ASSE-X: 60 m/min
• Precisione ASSE-X: 0.027
• Movimento ASSE-Y: 600 mm
• Alimentazione di lavoro ASSE-Y: 0-40 m/min
• Forza di avanzamento ASSE-Y: 7000 N
• Corsa rapida ASSE-Y: 40 m/min
• Precisione ASSE-Y: 0.024
• Movimento ASSE-Z: 500 mm
• Alimentazione di lavoro ASSE-Z: 0-40 m/min
• Forza di avanzamento ASSE-Z: 7000 N
• Corsa rapida ASSE-Z: 40 m/min

Pezzo in lavorazione

• Pezzo in lavorazione z: 500 mm
• Peso del pezzo in lavorazione: 600 kg

Piano di lavoro

• Lunghezza esterna: 850 mm
• Larghezza esterna: 630 mm
• Dimensioni sedi utensili: 14
• Numero di sedi per utensili: 6
• Distanza tra: 100

Utensili

• Sedi in magazzino: 30
• Peso massimo: 7 kg
• Diametro massimo utensile: 140 mm
• Lunghezza massima utensile: 300 mm

Media

• Collegamento elettrico principale: 400 V / 50 Hz
• Consumo di energia: 42 kVA
• Pressione dell'aria: 6 bar
• Trasportatore di trucioli: Si
• Raffreddamento interno: Si
