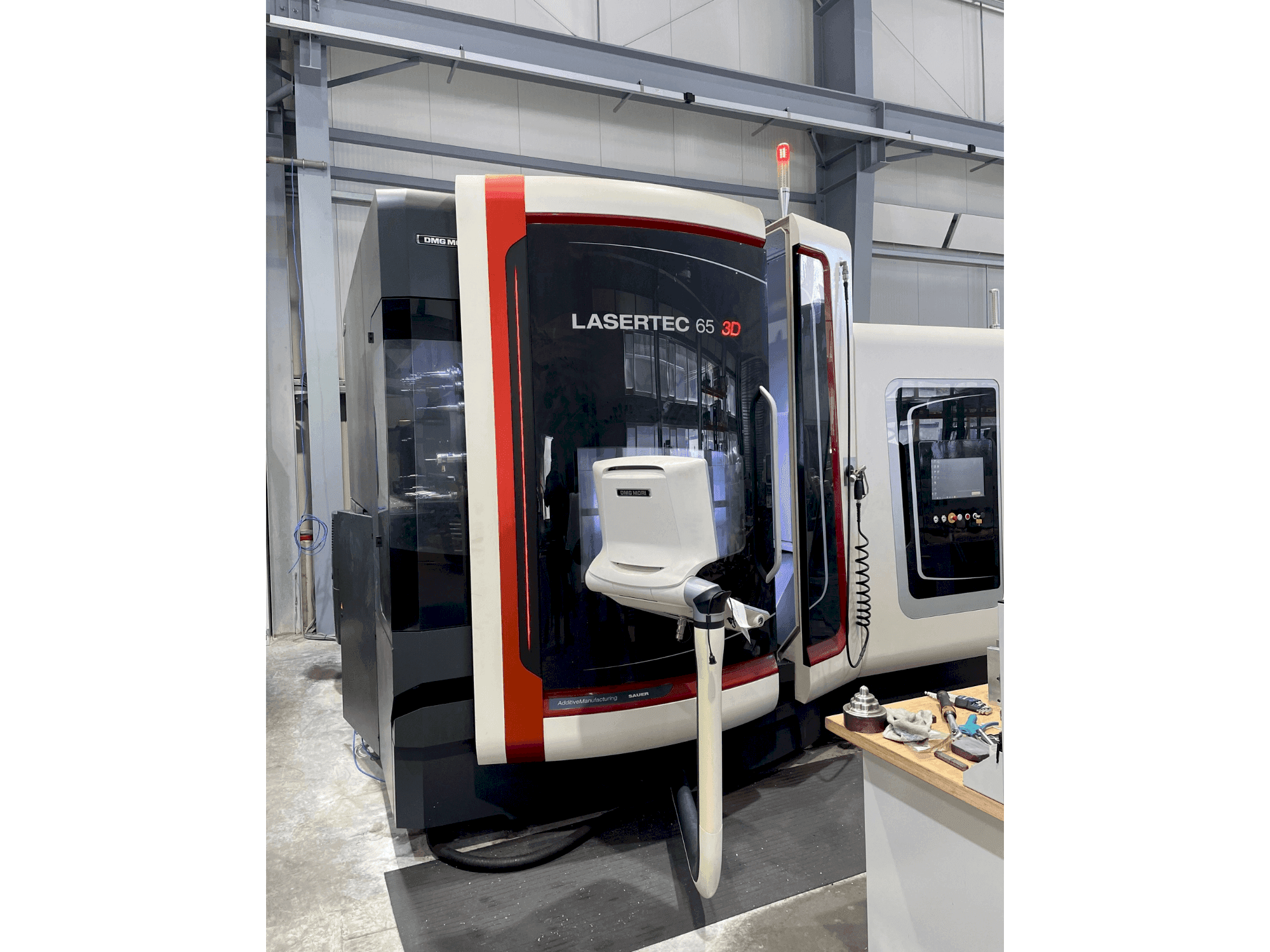

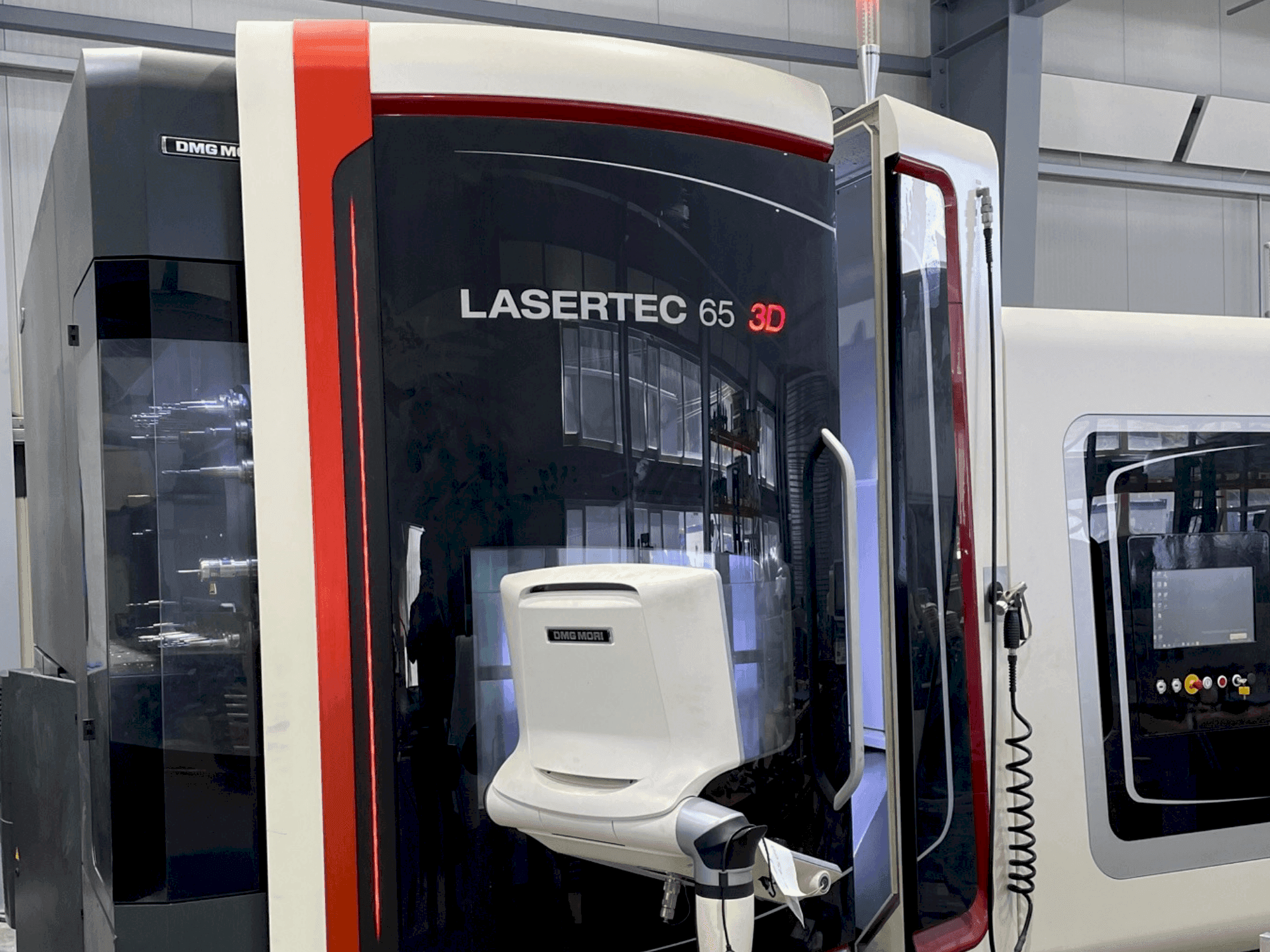

- DMG MORI LASERTEC 65 3D Macchina di precisione ibrida a 5 assi per la fresatura e la lavorazione laser
Questa macchina di precisione a 5 assi DMG MORI LASERTEC 65 3D Hybrid per la fresatura e la lavorazione laser è stata prodotta nel 2014 in Germania. È speciale per la capacità di produrre componenti utilizzando la stampa 3D e di post-processarli allo stesso tempo. Ideale per i produttori che necessitano di una soluzione di produzione additiva ad alte prestazioni di componenti metallici 3D. La macchina è caratterizzata da un'integrazione fissa della testa del laser nella testata per un maggiore spazio di installazione e maggiori prestazioni. Inoltre, offre un'applicazione del materiale a 5 assi tramite ugello coassiale per una distribuzione uniforme della polvere indipendentemente dalla direzione di creazione del laser. È la soluzione ideale per prototipi, piccole serie, riparazioni e rivestimenti. Il LASERTEC 65 3D è dotato di un mandrino motore SK 40 integrato con velocità del mandrino fino a 14.000 1/min. Inoltre, funziona con un laser a diodi a fibra guidata con potenza di 2,5 kW. Oltre all'alimentazione interna del refrigerante (IKZ), è dotata di una sonda di misura Renishaw e di un'opzione di misura utensile Blum. Inoltre, si fa apprezzare per l'area di lavoro di dimensioni generose e facilmente accessibili, oltre che per le dimensioni della corsa di 650 × 650 × 560 mm (X / Y / Z). Si tratta di una macchina a 5 assi estremamente adatta a un'ampia gamma di attività laser e di fresatura, che offre risultati di alta qualità senza compromessi.
Panoramica
- marca: DMG MORI
- anno: 2014
- MODELLO: LASERTEC 65 3D Hybrid
- Ore di esercizio: 1520
- tipo di applicazione: Fresatura
- Località: Austria
- tipo di macchina: Centro di lavoro universale
- disponibilità: Immediata
Informazioni tecniche - DMG MORI LASERTEC 65 3D Hybrid
Informazioni generali
- Lunghezza macchina: 1200 mm
- Larghezza macchina: 1050 mm
- Altezza macchina: 2000 mm
Sistema di controllo
- Modello: CELOS (SIEMENS 840D sl)
- Interfaccia: 21.5“ ERGOline Control
- Lingua principale CNC: German (English, Italian)
- Lingua CNC personalizzabile: Si
Trasmissione principale
- Intervallo di velocità del mandrino: 14000 1/min
- Potenza motore mandrino: 14 kW (100% ED)
- Cono di adattamento: HSK64
- Potenza laser: 2.5 KW
- Numero di assi: 5
Movimento
- Movimento ASSE-X: 650 mm
- Movimento ASSE-Y: 650 mm
- Movimento ASSE-Z: 560 mm
Piano di lavoro
- Lunghezza esterna: 800 mm
- Larghezza esterna: 650 mm
Utensili
- Sedi in magazzino: 60
- Tipo portautensili: HSK64
Media
- Separatore olio/acqua: Yes
- Trasportatore di trucioli: Si
- Raffreddamento interno: Si
Dotazione supplementare
- - Sistema di raffreddamento interno 40 bar, 23 l/min
- - Trasportatore di trucioli a nastro raschiante con sistema di raffreddamento da 600 litri, filtro a nastro di carta
- - Sonda di misura a infrarossi Renishaw OMP 60 Versione per SK 40 (la sonda viene inserita automaticamente nel mandrino di lavoro dal magazzino utensili)
- - Pistola di risciacquo con pompa 2 bar/40 l/min
- - Separatore di nebbie di olio/emulsione
- - Misurazione degli utensili nell'area di lavoro di Blum Laser
- - Controllo della protezione della macchina MPC e 3D quickSET
- - Supplemento per l'alimentatore di polveri Twin System
- - Unità di aspirazione con stadio di filtraggio secondario
- - volantino elettronico Siemens 840D
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Testata verticale
- - Dispositivo di cambio utensile
- - Pinza doppia
- - Tavola girevole nc
- - Asse c del piano del tavolo: d 650 mm, integrato nel tavolo fisso 800 mm x 650 mm
- - Campo di rotazione asse c: gamma di rotazione 360° asse a: +120°/-120
- Vantaggi qualitativi della macchina:
- - Inserimento e rimozione automatizzati della testa di lavorazione laser per l'applicazione o la fresatura laser a diodi a guida in fibra con una potenza di 2. 500 watt
- - Ottica di elaborazione con lente di messa a fuoco
- - Unità di raffreddamento che soffia aria attraverso il centro del mandrino
- - Ampia area di lavoro per pezzi fino a ø 500 mm, altezza 350 mm e peso massimo di 600 kg. 600 kg
- - Accessibilità ed ergonomia: ampia apertura della porta, caricamento dei pezzi dal davanti e completa accessibilità
- - Ingombro ridotto con area di installazione di 12 m2
- - Pacchetto di sicurezza per interruzione di corrente
- - La macchina è stata portata allo stato di macchina nuova da dmg nel 2020 e poi consegnata.
- - 4.311 ore (ore del mandrino) // 2.339 ore (ore del raggio laser) // Documentazione disponibile
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
