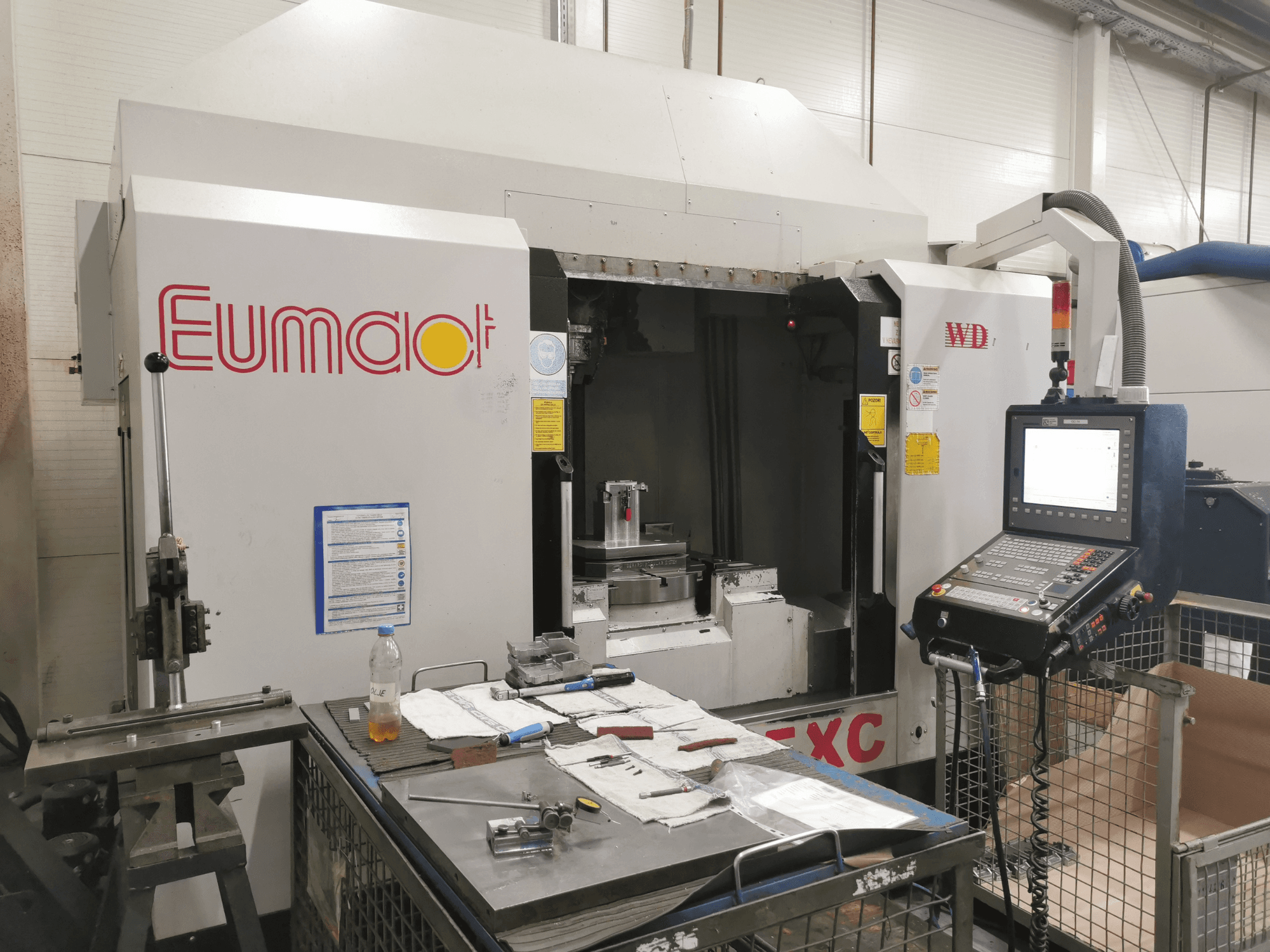

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Potenza e peso

• Tensione: 400 V

• Frequenza: 50/60 Hz

• Potenza installata: 75 kVA

Ore di funzionamento (Heidenhain - dati macchina reali)

• Tempo di accensione del controllo: 42,157 h

• Tempo di accensione della macchina: 37,219 h

• Tempo di esecuzione del programma: 18.252 h

• Tempo di funzionamento del mandrino: 13.907 h

• Tempo di funzionamento della testa S: 0 h

Sistema di tavoli

• Tavola con scanalatura a T: 18 × 6 × 100 mm

• Tavola rotante (5 assi), design a sella incorporata

  • Diametro: Ø 610 mm

  • Mandrino al centro della tavola: 0-715 mm

  • Mandrino al piano del tavolo: 105-715 mm

  • Carico massimo del pezzo: 500 kg

Corse degli assi

• Inclinazione dell'asse B: Da +30° a -120°

• Rotazione asse C: 360° (risoluzione 0,001°)

Distanze geometriche

• Dal mandrino al coperchio della colonna: 629 mm

• Mandrino al centro del tavolo: 947 mm

Mandrino

• Cuscinetti: Ø 70 mm in ceramica

• Coppia massima: 160 Nm

Motori asse

• X/Y/Z: Siemens 1FK7083 (16 Nm)

• A/B: Siemens 1FW6130 (1320 Nm)

Avanzamenti

• Traslazione rapida (X/Y/Z): 36 / 36 / 24 m/min

• Avanzamento di taglio: 1-7500 mm/min

Magazzino utensili

• Tipo: Cambio utensili a doppio braccio, corsa 430 mm

• Capacità: 32 utensili

• Diametro massimo degli utensili: 150 mm

• Diametro massimo senza utensili adiacenti: 300 mm
