- ➤ DOOSAN NHP6300 usato in vendita | gindumac.com

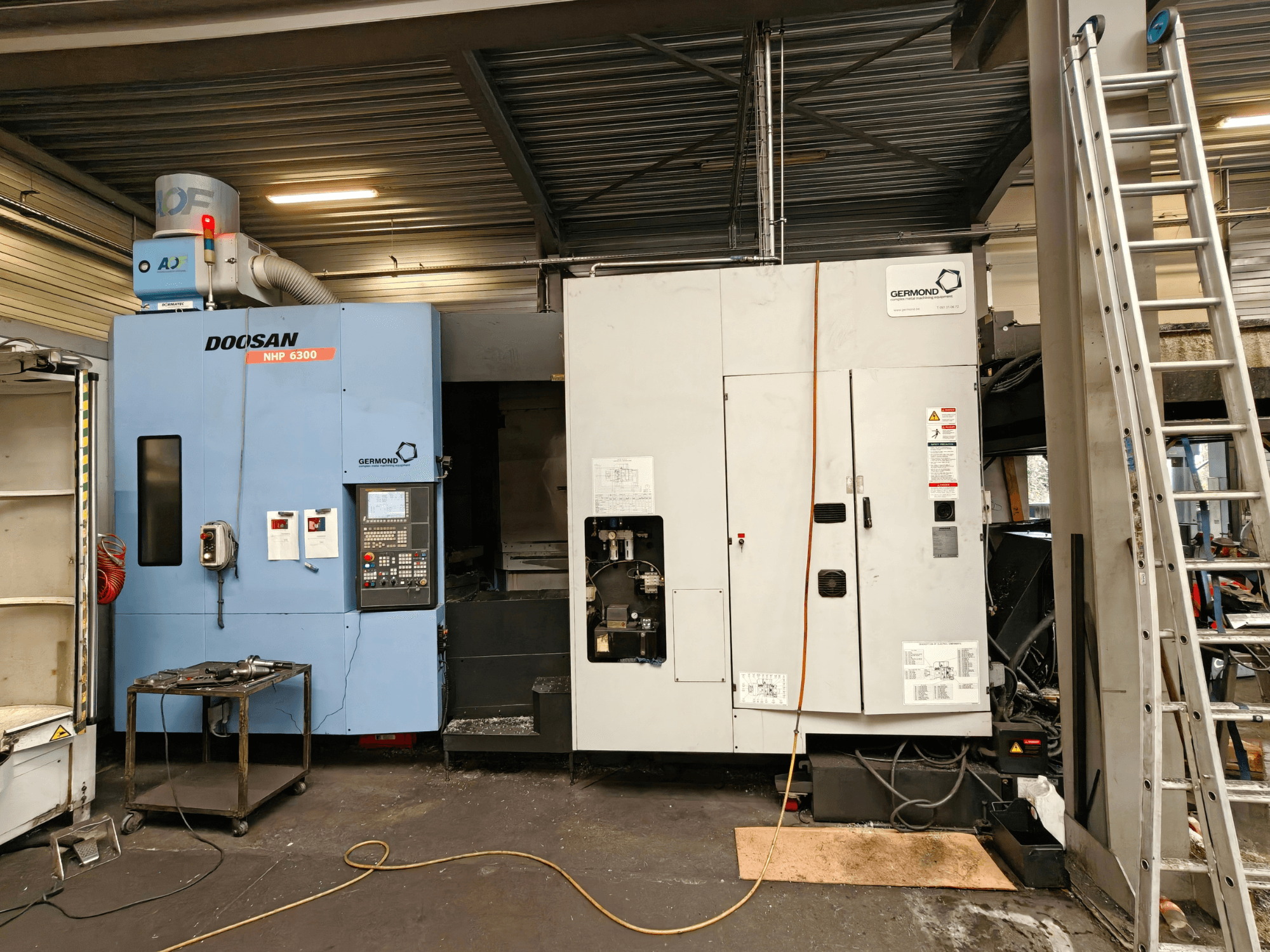

Questa DOOSAN NHP6300 a 4 assi è stata prodotta nel 2014. Presenta una corsa impressionante dell’asse X di 1.050 mm, una corsa dell’asse Y di 900 mm e una corsa dell’asse Z di 1.000 mm. La macchina ha una portata massima del pallet di 1.500 kg e una capacità di 40 utensili. Se siete alla ricerca di capacità di lavorazione di alta qualità, prendete in considerazione il centro di lavoro orizzontale DOOSAN NHP6300 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: DOOSAN
- anno: 2014
- MODELLO: NHP6300
- Ore di esercizio: 19865
- tipo di applicazione: Fresatura
- Località: Belgio
- tipo di macchina: Centro di lavoro orizzontale
- marca unità di controllo: FANUC
Informazioni tecniche - DOOSAN NHP6300
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: Series 31i-model B
Dimensioni
- Altezza macchina: 3422 mm
- Lunghezza macchina: 3780 mm
- Peso macchina: 18000 kg
- Larghezza della macchina: 7297 mm
- Carico tavolo: 1500 kg
Movimento
- Numero di assi: 4
- Corsa asse X: 1050 mm
- Corsa asse Y: 900 mm
- Corsa asse Z: 1000 mm
Specifiche tecniche
- Peso utensile max: 30 kg
- Velocità mandrino: 10000 RPM
- Dimensione cono: ISO 50
- Stazioni utensili: 40
Informazioni aggiuntive
Distanza dalla parte superiore del pallet al centro del mandrino: 100–1.100 mm
Distanza dal centro del pallet alla punta del mandrino: 75–975 mm
Pallet
Tipo: a indexaggio (rotativo)
Angolo di indicizzazione: 1°
Dimensioni: 630 × 630 mm
Carico massimo: 1.500 kg
Schema di montaggio: 24 × M16 × P2,0 {5–18H8}
Dimensioni massime del pezzo (Ø × H): Ø1.050 × 1.350 mm
Mandrino
Velocità: 10.000 giri/min (opzioni: 6.000 / 15.000 giri/min)
Conicità: ISO 50 (conicità 7/24)
Coppia massima: 489 Nm (opzioni: 599,8 / 350 Nm)
Velocità di avanzamento
Avanzamento rapido (X/Y/Z): 60 / 60 / 60 m/min
Avanzamento massimo di taglio: 30.000 mm/min
Cambio pallet automatico (APC)
Numero di pallet: 2
Tipo: navetta rotante
Tempo di cambio: 12 s
Azionamento: servomotore
Cambio utensili automatico (ATC)
Interfaccia utensile: BT / CT / DIN (HSK opzionale)
Tipo di magazzino: a catena
Capacità standard: 40 utensili (opzioni: 60 / 90 / 120 / 150)
Capacità del magazzino a matrice: 196 / 256 / 316 / 376 utensili
Diametro massimo dell’utensile: Ø130 mm (Ø125 mm, come da nota)
Diametro massimo dell’utensile con tasche adiacenti vuote: Ø320 mm
Lunghezza massima utensile: 630 mm (HSK: 700 mm)
Tempo di cambio utensile-utensile: 2,0 / 3,5 s
Tempo di cambio da pezzo a pezzo: 5,0 / 6,5 s
Potenza del motore e utenze
Motore mandrino: 25 / 30 kW (opzioni: 22 / 30, 50 / 55 kW)
Alimentazione aria compressa: 0,54 MPa
Capacità dei serbatoi
Liquido di raffreddamento: 925 l
Lubrificazione: 7,2 l
Dotazione aggiuntiva
Sistema di automazione Fastems
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
